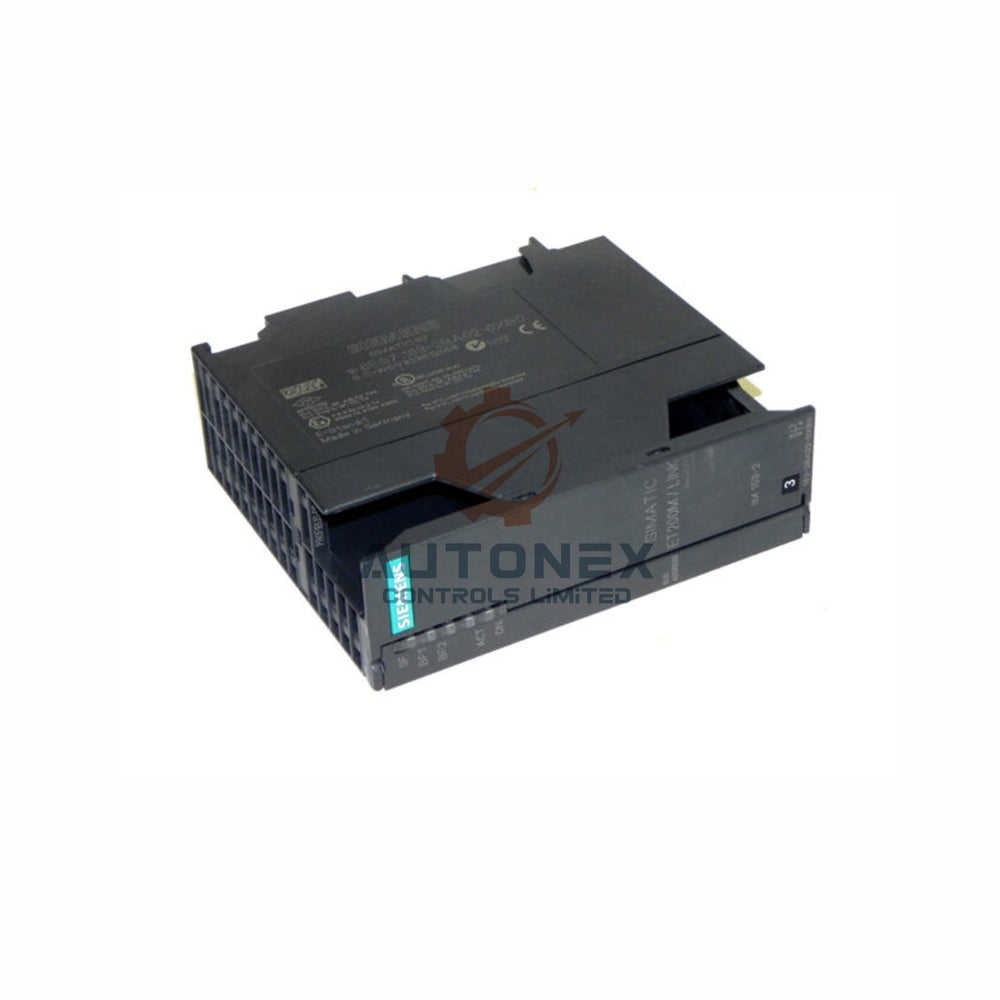

6ES7340-1CH02-0AE0 SIMATIC S7-300 CP 340 Moduł Siemens

Procesor komunikacyjny Siemens 6ES7340-1CH02-0AE0

• Marka i model: Siemens 6ES7340-1CH02-0AE0, SIMATIC S7-300 CP 340
• Interfejs: 1 x RS422/485 (X.27), izolowany galwanicznie, 15-stykowe gniazdo Sub-D
• Prędkość transmisji: od 2,4 kbit/s do 19,2 kbit/s (maks. 19,2 kbit/s dla 3964R, 9,6 kbit/s dla sterowników ASCII i drukarek)
• Długość kabla: maksymalnie 1200 metrów dla połączeń punkt-punkt
• Zintegrowane protokoły: 3964(R), ASCII, sterowniki drukarek (HP-Deskjet, HP-Laserjet, IBM-Proprinter, definiowane przez użytkownika)
• Długość telegramu: do 1024 bajtów zarówno dla protokołów 3964(R), jak i ASCII
• Prąd wejściowy: maks. 165 mA z magistrali płyty tylnej 5 V DC (nie jest wymagane zewnętrzne zasilanie 24 V)
• Strata mocy: typ. 0,6 W, maks. 0,85 W
• Temperatura pracy: od 0°C do +60°C
• Temperatura przechowywania: od -40°C do +70°C
• Wymiary (W x H x D): 40 mm x 125 mm x 120 mm
• Masa: około 300 g
• Blok programowy: długość FB w pamięci RAM do 2700 bajtów dla komunikacji danych (wysyłanie/odbieranie)
• Kraj pochodzenia: Niemcy

Instrukcja instalacji i konfiguracji

• Włóż moduł do dowolnego wolnego gniazda na szynie montażowej S7-300
• Podłącz kabel RS422/485 do 15-stykowego gniazda Sub-D
• Skonfiguruj protokół i szybkość transmisji za pomocą oprogramowania STEP 7
• Użyj dołączonej płyty CD z konfiguracją, sterownikami i przykładowymi programami
• Po włączeniu zasilania sprawdź wskaźniki LED, aby potwierdzić prawidłowe działanie

Zawartość opakowania

• Procesor komunikacyjny Siemens 6ES7340-1CH02-0AE0
• Pakiet konfiguracyjny na płycie CD (sterowniki, instrukcje i przykłady)
• Skrócona drukowana instrukcja instalacji
• Standardowe zaciski montażowe do szyny DIN
• Antystatyczne opakowanie ochronne

Informacje dotyczące wysyłki i zwrotów

• Firmy kurierskie: FedEx, UPS lub DHL w przypadku dostaw na całym świecie
• Czas wysyłki: wysyłka w ciągu 5 dni roboczych od potwierdzenia zamówienia
• Dostępność: utrzymujemy odpowiedni zapas magazynowy umożliwiający natychmiastową wysyłkę
• Polityka zwrotów: 30-dniowy okres na zwrot nieużywanych produktów w oryginalnym stanie
• Gwarancja oryginalności: wszystkie jednostki są fabrycznie nowe i pochodzą z autoryzowanych kanałów Siemens

Często zadawane pytania (FAQ)

• Czy ten moduł obsługuje Modbus RTU?
  CP 340 obsługuje protokoły ASCII i 3964(R). Modbus RTU można zaimplementować za pomocą programowania Freeport w trybie ASCII.
• Jaka jest maksymalna długość kabla dla RS422/485?
  Przy prawidłowym okablowaniu maksymalna odległość wynosi 1200 metrów przy niższych szybkościach transmisji.
• Czy moduł wymaga zewnętrznego zasilania 24 V?
  Nie, pobiera energię bezpośrednio z magistrali płyty tylnej S7-300 (5 V DC, maks. 165 mA).
• Czy mogę używać tego modułu z szeregowymi urządzeniami innych producentów?
  Tak, pod warunkiem że urządzenie obsługuje standardy elektryczne RS422/485 oraz że szybkość transmisji i format danych są zgodne.
• Jakie sterowniki drukarek są obsługiwane?
  Moduł obsługuje konfiguracje drukarek HP-Deskjet, HP-Laserjet, IBM-Proprinter oraz definiowane przez użytkownika.
• Czy oprogramowanie konfiguracyjne jest dołączone?
  Tak, pakiet zawiera płytę CD z konfiguracją, sterownikami, instrukcjami i przykładowymi blokami.
