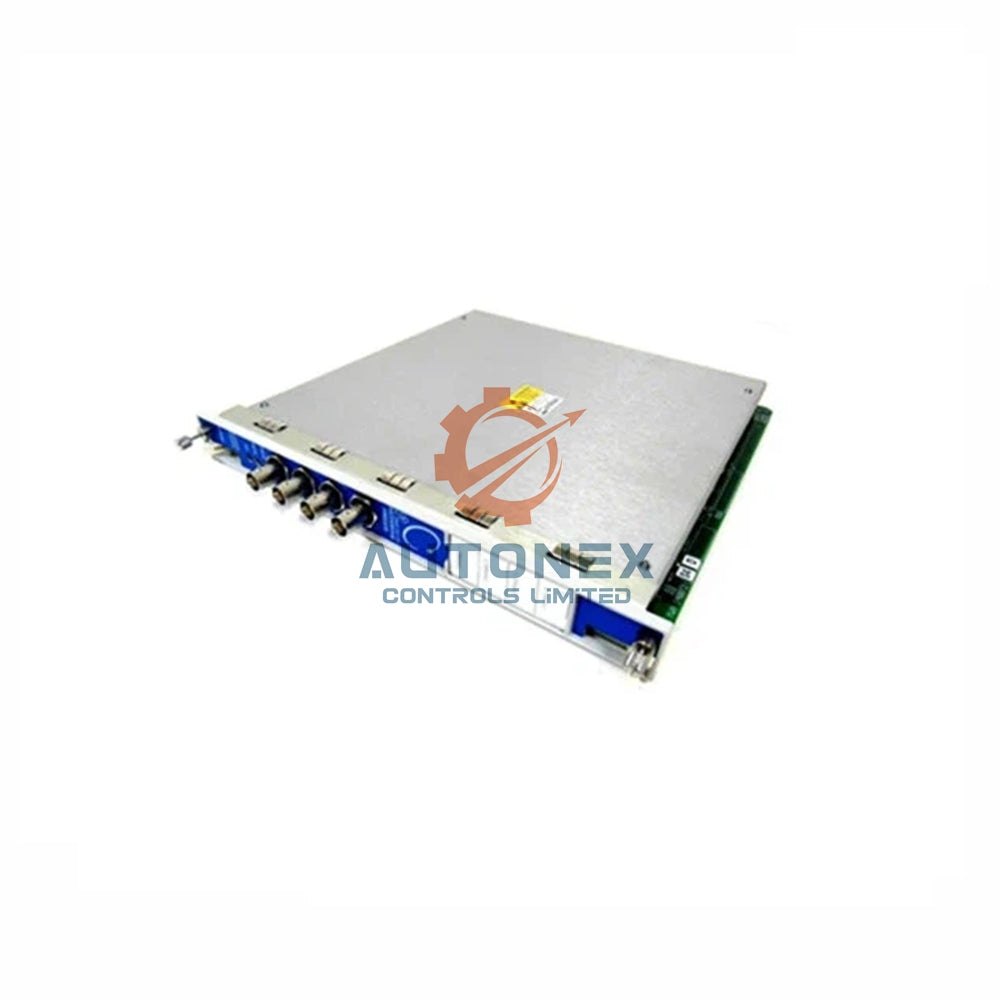

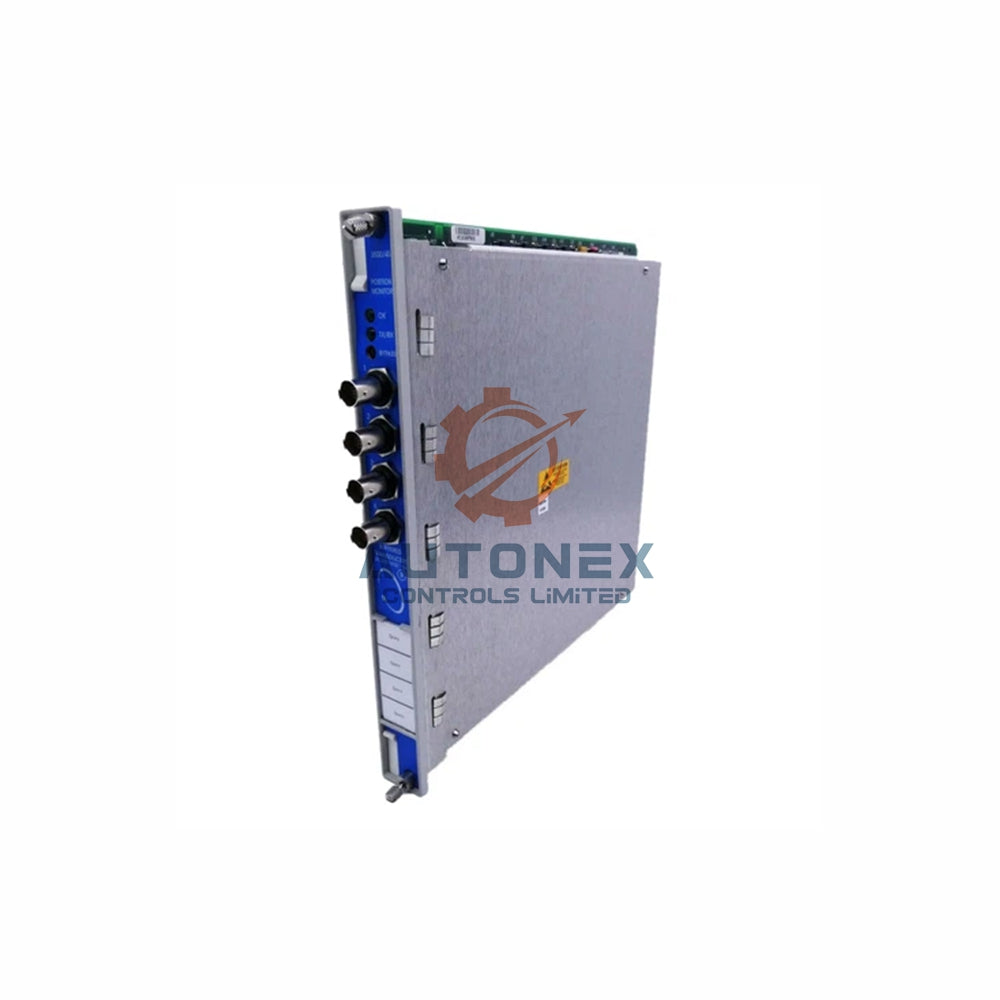

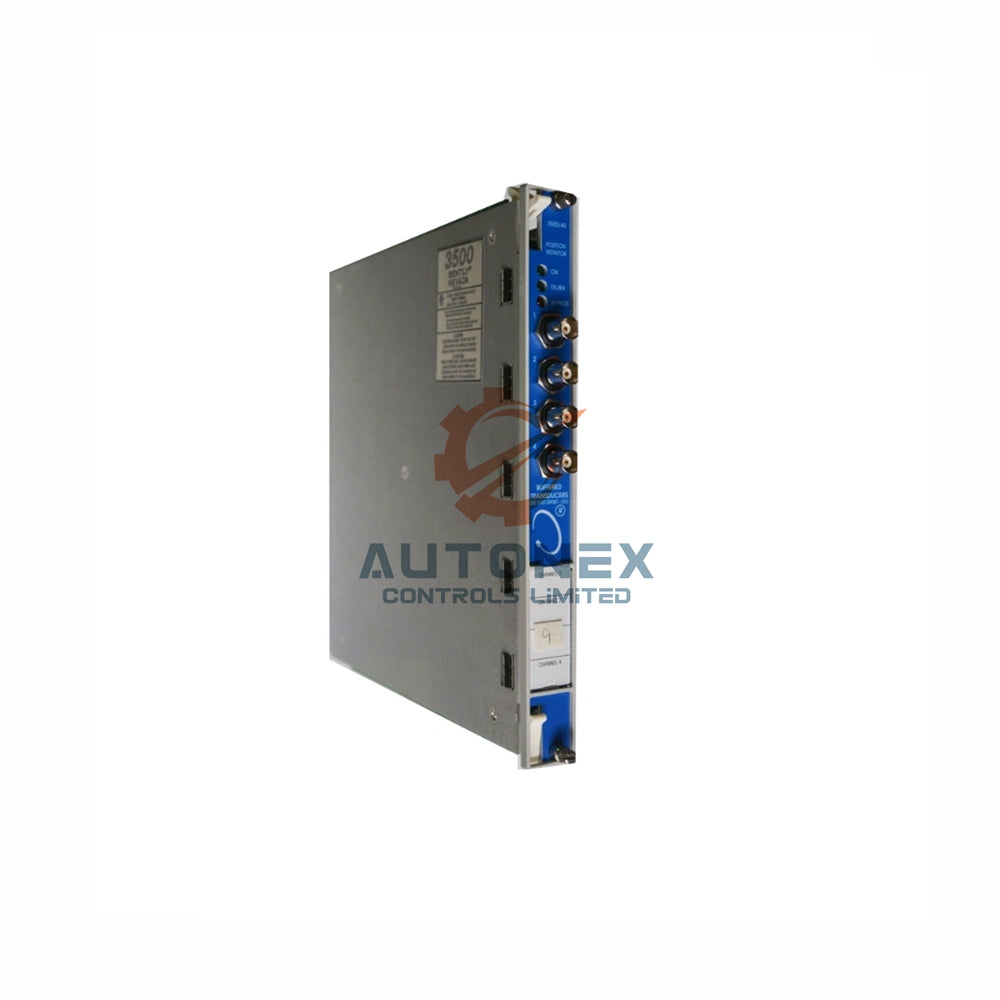

3500/65-01-00 145988-02 Bently Nevada 16-kanałowy monitor temperatury

Bently Nevada 3500/65-01-00 145988-02 – 16-kanałowy monitor temperatury – precyzyjny pomiar RTD i TC dla kaset 3500

• Marka: Bently Nevada (wyprodukowano w USA).
• Numer produktu: 3500/65-01-00 145988-02.
• Typ produktu: 16-kanałowy monitor temperatury.
• Typ modułu I/O: 01 = RTD/izolowana końcówka TC z wewnętrznymi terminacjami.
• Opcja zatwierdzenia przez jednostkę certyfikującą: 00 = brak.
• Pobór mocy: 3 waty nominalnie.

Specyfikacja techniczna – wejścia i obsługa przetworników

• Impedancja wejściowa: Większa niż 1 MΩ dla każdego wejścia przewodu.
• Wartość źródła prądowego RTD: 913 ± 7 µA @ 25°C na przetwornik.
• Obsługiwane typy termopar: typ E (od -100°C do +1000°C), typ J (od 0°C do +760°C), typ K (od 0°C do +1370°C), typ T (od -160°C do +400°C).
• Obsługiwane typy RTD: platynowy 100Ω (α=0,00385, od -200°C do +850°C), platynowy 100Ω (α=0,00392, od -200°C do +700°C), niklowy 120Ω (od -80°C do +260°C), miedziany 10Ω (od -100°C do +260°C).
• Zalecany czujnik RTD: Platynowe czujniki RTD o α = 0,00385 są światowym standardem przemysłowym.

Dokładność i kondycjonowanie sygnału

• Rozdzielczość temperatury: 1°C lub 1°F.
• Dokładność (terminacja wewnętrzna): ±3°C przy +25°C (±5,4°F przy +77°F) zarówno dla kaset Bulkhead, jak i Standard.
• Dokładność (terminacja zewnętrzna): ±3°C przy +25°C (±5,4°F przy +77°F) zarówno dla kaset Bulkhead, jak i Standard.
• Dokładność kompensacji zimnego złącza: ±2°C przy +25°C (±3,6°F przy +77°F) dla pomiarów TC.
• Nie wymaga kalibracji: Zakres pełnej skali dla każdego kanału ustawia się za pomocą oprogramowania 3500 Configuration Software.

Funkcje alarmowe i wartości proporcjonalne

• Nastawy alarmowe: Konfigurowalne programowo nastawy Alert i Danger w zakresie od 0 do 100% pełnej skali.
• Alarmy dolnego i górnego poziomu: 3500/65-01-00 145988-02 zapewnia zarówno nastawy alarmu dolnego, jak i górnego poziomu.
• Dokładność alarmu: W granicach 0,13% żądanej wartości.
• Opóźnienie alarmu Alert: Programowalne od 1 do 60 sekund w odstępach co 1 sekundę.
• Opóźnienie alarmu Danger: Programowalne od 1 do 60 sekund w odstępach co 0,5 sekundy.
• Wartości proporcjonalne: Monitor zwraca proporcjonalne wartości temperatury na potrzeby monitorowania maszyn.

Diody LED na panelu przednim i specyfikacje fizyczne

• Dioda LED OK: Sygnalizuje prawidłowe działanie urządzenia 3500/65-01-00 145988-02.
• Dioda LED TX/RX: Sygnalizuje komunikację z innymi modułami w szafie 3500.
• Dioda LED obejścia: Sygnalizuje, gdy monitor pracuje w trybie obejścia.
• Wymiary głównego modułu: 241,3 mm x 24,4 mm x 241,8 mm (9,50 cala x 0,96 cala x 9,52 cala).
• Masa: 0,91 kg (2,0 funta).
• Wymagana przestrzeń w szafie: 1 pełnowymiarowe gniazdo z przodu.

Ograniczenia środowiskowe i certyfikaty

• Temperatura robocza: od -30°C do +65°C (od -22°F do +150°F).
• Temperatura przechowywania: od -40°C do +85°C (od -40°F do +185°F).
• FCC: Zgodność z częścią 15; brak szkodliwych zakłóceń i akceptowanie wszelkich odbieranych zakłóceń.
• EMC: Zgodność z normami EN 61000-6-2 i EN 61000-6-4 zgodnie z dyrektywą 2014/30/UE.
• Bezpieczeństwo elektryczne: Zgodność z normą EN 61010-1 (dyrektywa niskonapięciowa 2014/35/UE).
• RoHS: Zgodność z dyrektywą 2011/65/UE.
• Zastosowania morskie: Certyfikaty ABS-Marine i DNV GL dla zastosowań morskich i offshore.

Najczęściej zadawane pytania (FAQ)

• P: Czy jest to oryginalna część Bently Nevada?
  O: Tak, jest to całkowicie nowy, oryginalny produkt wyprodukowany w USA.
• P: Jaka jest dokładność pomiaru temperatury 3500/65-01-00 145988-02?
  O: Dokładność pomiaru wynosi ±3°C przy +25°C (±5,4°F przy +77°F) dla pomiarów RTD i TC.
• P: Ile kanałów obsługuje ten monitor temperatury?
  O: Jest to 16-kanałowy monitor temperatury obsługujący maksymalnie 16 sygnałów RTD lub TC.
• P: Jaki jest zakres temperatury roboczej tego modułu?
  O: Moduł działa w zakresie temperatur od -30°C do +65°C (od -22°F do +150°F).
• P: Czy 3500/65-01-00 145988-02 współpracuje z oprogramowaniem 3500/02?
  O: Nie, oprogramowanie 3500/02 i 3500/03 nie obsługuje tego modułu.
• P: Z usług jakich firm kurierskich korzystacie?
  O: Korzystamy z usług firm FedEx, UPS i DHL, aby zapewnić szybką dostawę.
• P: Czy mogę zwrócić ten produkt?
  O: Tak, przyjmujemy zwroty w ciągu 30 dni od dostawy.
