2090-CFBM7DF-CEAA02 Kabel wysokiej rozdzielczości Allen-Bradley

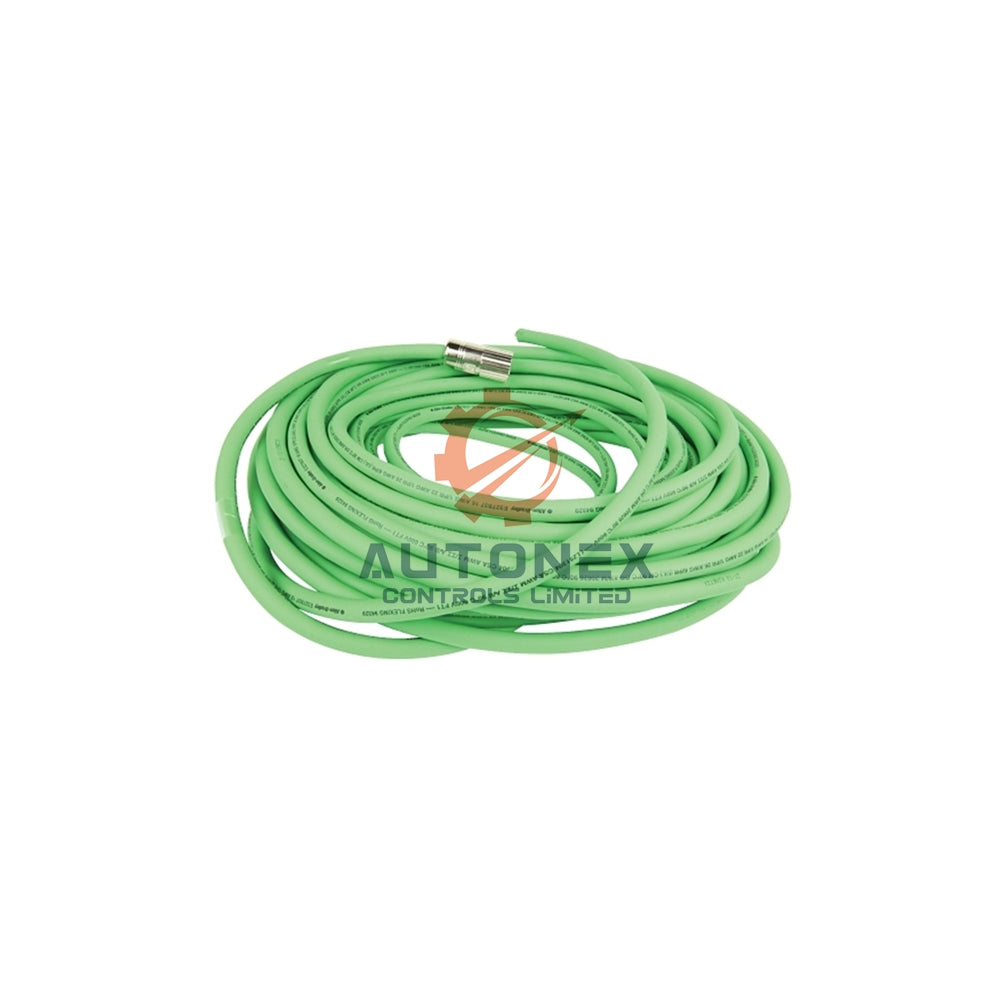

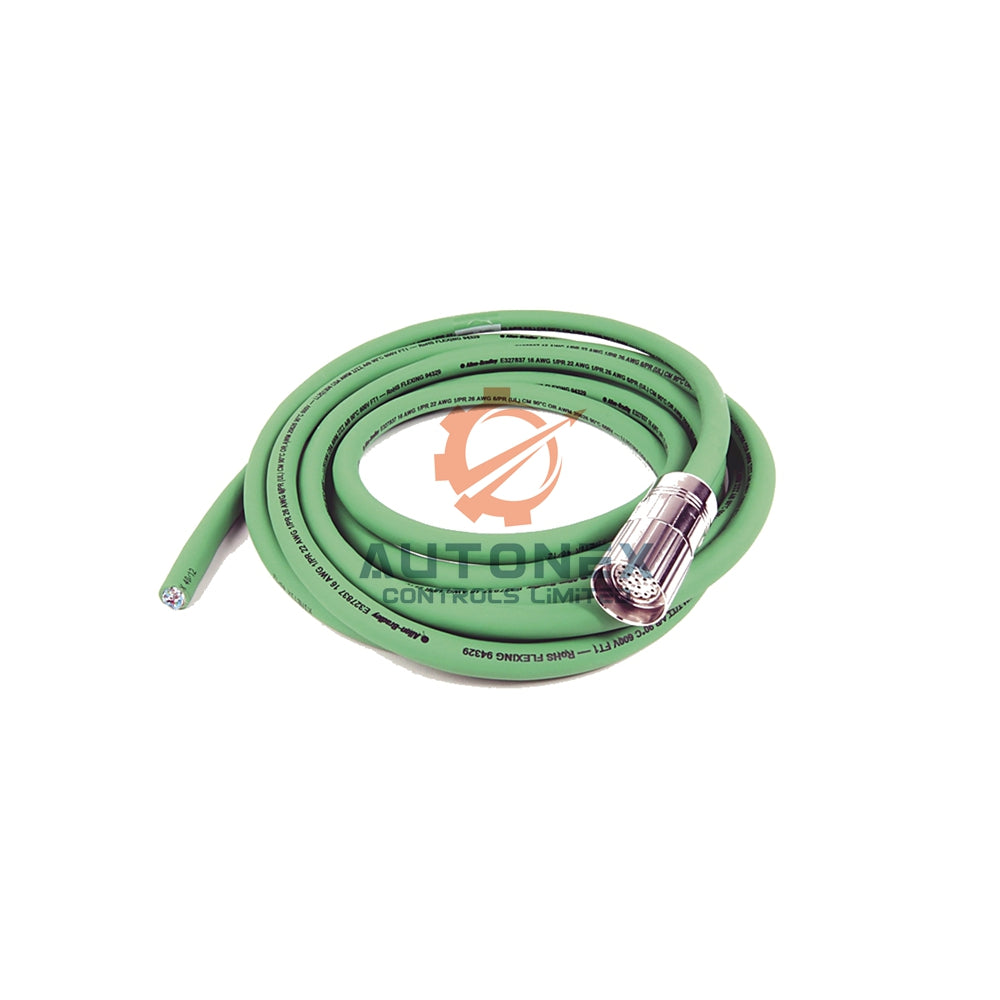

Kabel enkodera o wysokiej rozdzielczości Allen-Bradley 2090-CFBM7DF-CEAA02

2090-CFBM7DF-CEAA02 to 2-metrowy kabel enkodera do precyzyjnego sterowania ruchem. Kabel z serii 2090 Dual Power/Feedback przesyła sygnały SIN/COS i resolvera z wysoką wiernością.

Kluczowe dane techniczne

• Marka i seria: Allen-Bradley 2090
• Numer modelu: 2090-CFBM7DF-CEAA02
• Długość kabla: 2 metry
• Funkcja kabla: wyłącznie sprzężenie zwrotne silnika
• Typ enkodera: SIN/COS o wysokiej rozdzielczości / resolver
• Złącze od strony napędu: wolne przewody (końcówki przewodów)
• Złącze od strony silnika: złącze DIN SpeedTec
• Typ do prowadników: standardowy (niełańcuchowy)
• Przekrój przewodów: 22 AWG (pary sygnałowe), 24 AWG (przewody odprowadzające ekranu)
• Liczba przewodów: 12 przewodów (typowo 6 skręconych par)
• Ekranowanie: dwuwarstwowe: folia aluminiowa + plecionka miedziana ≥85%
• Pojemność (para–para): ≤ 85 pF/m
• Maks. napięcie robocze: 30 V AC/DC
• Pasmo sygnału: od DC do 2,5 MHz (punkt -3 dB)
• Impedancja charakterystyczna: 120 Ω ±8% (dla różnicowych linii SIN/COS)
• Opóźnienie propagacji: ≤ 5,2 ns/m
• Temperatura pracy: od -25°C do +90°C (nieruchomy)
• Min. statyczny promień gięcia: 10 × średnica kabla (≥65 mm)
• Materiał powłoki: szare PVC, UL Style 20276
• Średnica kabla: 6,8 mm ±0,3 mm

Parametry i konstrukcja kabla

• Zoptymalizowany do sygnałów SIN/COS (1 Vpp) i resolverów wymagających wysokiego stosunku sygnału do szumu.
• Ekranowanie dwuwarstwowe zapewnia tłumienie zakłóceń EMI na poziomie >40 dB w zakresie od 30 MHz do 1 GHz.
• Konstrukcja o niskiej pojemności (<85 pF/m) zachowuje integralność zboczy sygnału na potrzeby sprzężenia zwrotnego o wysokiej rozdzielczości.
• Dopasowana impedancja 120 Ω minimalizuje odbicia w różnicowych liniach transmisyjnych.
• Długość 2 metrów zapewnia elastyczne prowadzenie w szafach sterowniczych przy umiarkowanych wymaganiach dotyczących odległości.
• Precyzyjnie skręcone pary zmniejszają przesłuchy poniżej -45 dB przy częstotliwości 1 MHz między kanałami.

Instalacja i zgodność

• Zaprojektowany do serii Allen-Bradley MP-Series i napędów Kinetix® z przetwornikami sprzężenia zwrotnego o wysokiej rozdzielczości.
• Sprawdź kompatybilność silnika ze złączem SpeedTec DIN dla interfejsów SIN/COS/resolver.
• Zachowaj odstęp ≥50 mm od kabli zasilających AC (>600 V) i przewodów zasilających silnika.
• Uziemiaj ekran wyłącznie po stronie napędu, używając odpowiedniej obejmy EMI do kabla lub narzędzia do zakańczania ekranu.
• Przymocuj kabel opaskami kablowymi co 150–200 mm; unikaj ostrych zagięć poniżej minimalnego promienia gięcia.
• Po instalacji sprawdź zgodność fazową i integralność sygnału za pomocą narzędzi diagnostycznych napędu.

Pakowanie i zapewnienie jakości

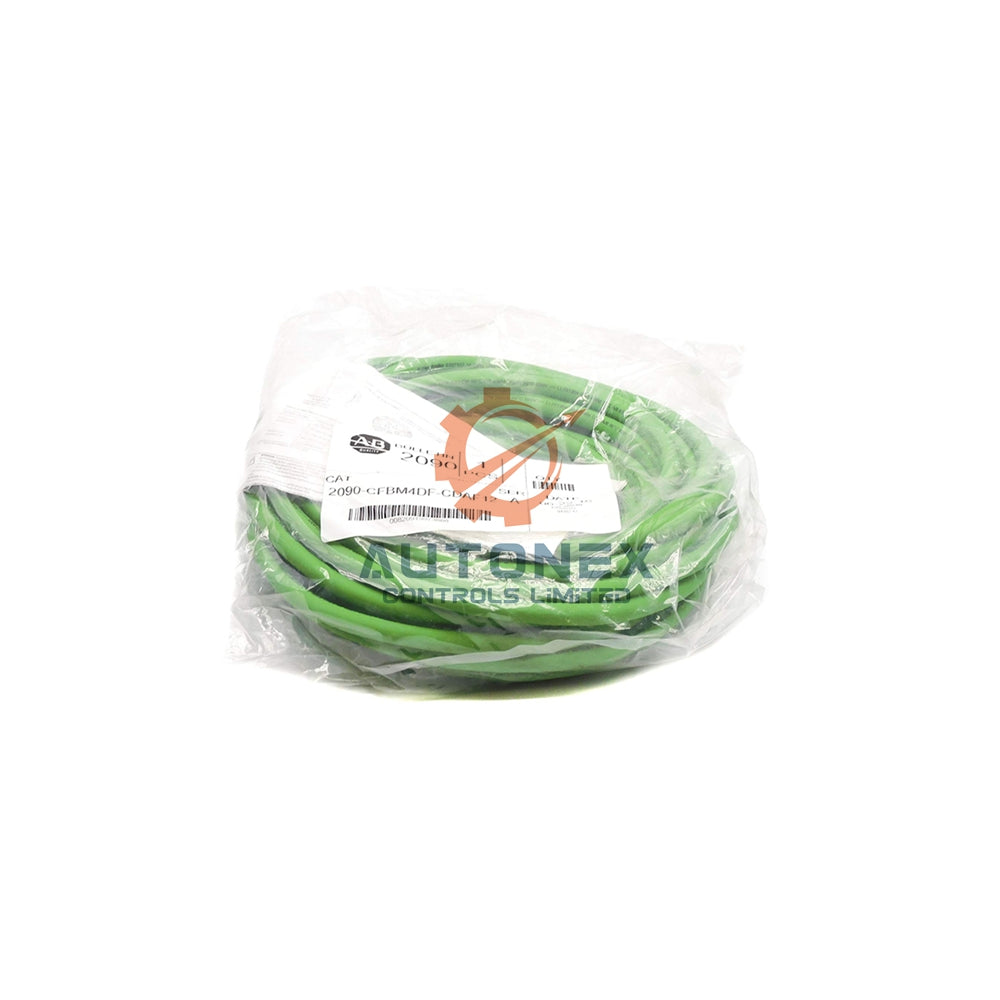

• Pakowany pojedynczo w worek antystatyczny z barierą chroniącą przed wilgocią i etykietą z numerem katalogowym.
• W 100% przetestowany pod kątem: ciągłości (rezystancja ≤0,5 Ω), próby napięciowej (1500 V AC/60 s) oraz ciągłości ekranu.
• Międzynarodowa logistyka za pośrednictwem firm FedEx, UPS, DHL wraz ze wsparciem w zakresie dokumentacji celnej.
• Zawiera przewodnik referencyjny Allen-Bradley, publikacja 2090-IN001.

Najczęściej zadawane pytania techniczne

• Czym różni się od kabli do enkoderów inkrementalnych? Ten kabel ma pary o dopasowanej impedancji oraz ulepszone ekranowanie sygnałów analogowych SIN/COS, a nie impulsów cyfrowych.
• Czy mogę przedłużyć ten kabel za pomocą złączy? Nie jest to zalecane; przedłużenia mogą powodować niedopasowanie impedancji i pogorszenie jakości sygnału.
• Czy nadaje się do enkoderów absolutnych z interfejsem EnDat/SSI? Nie, ten kabel jest przeznaczony wyłącznie do analogowych interfejsów SIN/COS i resolverów.
• Jaka jest maksymalna zalecana długość dla sygnałów SIN/COS? Wynosi ona 2 m, jednak w celu uzyskania optymalnej wydajności nie należy przekraczać 10 m bez kondycjonowania sygnału.
• Jak zweryfikować prawidłową instalację? Sprawdź, czy w diagnostyce napędu nie występują błędy sygnału, i monitoruj jitter położenia sprzężenia zwrotnego (<±1 zliczenie).

W sprawie schematów okablowania lub inżynierii aplikacyjnej dotyczącej 2090-CFBM7DF-CEAA02 skontaktuj się z naszym zespołem wsparcia.
