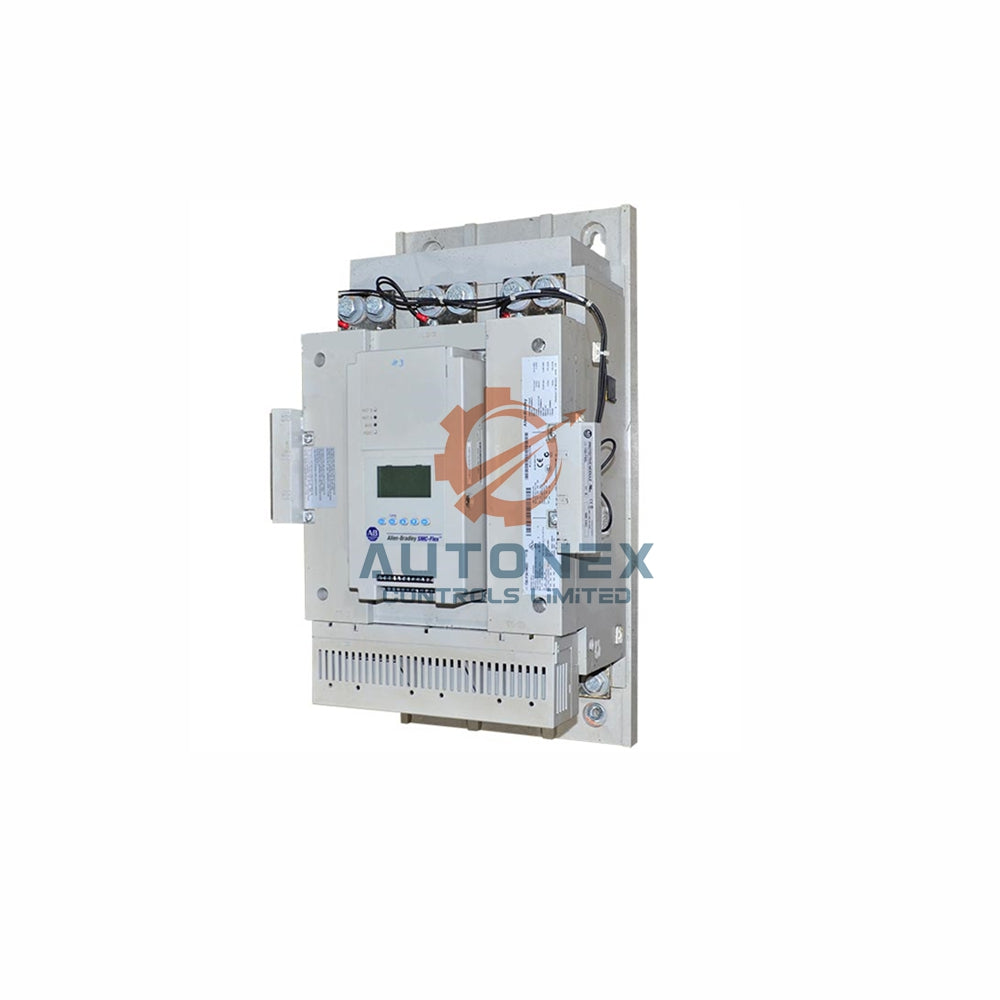

150-F43NBRD Allen-Bradley SMC Flex łagodny rozrusznik 43 A

150-F43NBRD Allen-Bradley SMC Flex inteligentny sterownik silnika - softstarter 43 A

Podstawowe dane techniczne

• Marka: Allen-Bradley
• Model: 150-F43NBRD
• Seria: SMC Flex
• Typ sterownika: Softstarter
• Parametry znamionowe sterownika: 43 A, 7.5-30.0 Hp przy 460 V AC
• Napięcie sterowania: 24 V AC/DC
• Znamionowe napięcie robocze Ue: 200 V
• Znamionowe napięcie zasilania sterowania: 24 V przy 50 Hz i 60 Hz AC oraz 24 V DC
• Prąd przeciążeniowy (połączenie liniowe): 8.6 A
• Prąd przeciążeniowy (połączenie w trójkąt): 14.8 A
• Częstotliwość robocza: 50/60 Hz dla obwodu mocy
• Znamionowe napięcie robocze: 200-480 V AC (-15%, +10%) zgodnie z UL/CSA/NEMA
• Napięcie izolacji: Znamionowo 500 V zgodnie z IEC dla obwodu mocy
• Znamionowe napięcie udarowe: 6000 V zgodnie z IEC dla obwodu mocy
• Wytrzymałość dielektryczna: 2500 V zgodnie z IEC dla obwodu mocy
• Powtarzalne szczytowe napięcie wsteczne: 1400 V zgodnie z UL/CSA/NEMA
• Ochrona DV/DT: Układ tłumiący RC dla obwodu mocy
• Ochrona przeciwprzepięciowa: Warystory z tlenku metalu, 220 J (opcjonalnie)
• Prąd wejściowy w stanie wyłączenia: <10 mA AC, <3 mA DC dla obwodu sterowania
• Maksymalne napięcie wejściowe w stanie wyłączenia: 50 V AC przy 10 V DC / 12 V AC
• Minimalne napięcie wejściowe w stanie włączenia: 85 V AC przy 19.2 V DC / 20.4 V AC
• Prąd wejściowy w stanie włączenia: 20 mA przy 120 V AC, 40 mA przy 240 V AC, 7.6 mA przy 24 V AC/DC
• Lista urządzeń ochrony przeciwzwarciowej: Standardowy bezpiecznik, wyłącznik nadprądowy oraz bezpiecznik zwłoczny o dużej zdolności wyłączania klasy CC/J/L
• Maksymalny dostępny prąd zwarciowy o dużej wartości: 70 kA przy 600 V z bezpiecznikiem zwłocznym klasy J lub L 90 A
• Maksymalny standardowy dostępny prąd zwarciowy: 10 kA przy 200-600 V ze standardowym bezpiecznikiem 300 A

Parametry mocy i prądu silnika

• Maksymalna moc silnika przy połączeniu liniowym: 40 Hp przy 575 V AC, 60 Hz, 3-fazowo
• Maksymalna moc silnika przy połączeniu w trójkąt: 60 Hp przy 575 V AC, 60 Hz, 3-fazowo
• Prąd silnika przy połączeniu liniowym: 8.6-43 A przy 500/575 V AC, 3-fazowo
• Prąd silnika przy połączeniu w trójkąt: 14.9-74 A przy 500/575 V AC, 3-fazowo
• Liczba biegunów: 3
• Funkcja: Jeden kierunek
• Wewnętrzne obejście: Tak
• Konstrukcja biegunów mocy: Modułowa konstrukcja z tyrystorami na radiatorze

Funkcje sterowania, ochrony i wyświetlania

• Wyświetlacz: Zintegrowany, tak
• Klasy wyzwalania: 10, 15, 20 i 30
• Znamionowy prąd wyzwalania: 117% znamionowego prądu pełnego obciążenia silnika
• Zintegrowana ochrona silnika przed przeciążeniem: Tak
• Typ działania urządzenia ochrony przeciwzwarciowej (SCPD): Typ 1
• Standardowa funkcja sterownika: Wskazanie stanu: zatrzymany, uruchamianie, zatrzymywanie, prędkość robocza, alarm i usterka
• Opcjonalna funkcja sterownika: Inteligentne sterowanie hamowaniem silnika SMB z regulowanym prądem hamowania w zakresie 0-400% prądu pełnego obciążenia silnika
• Opcje sterowania: Sterowanie hamulcem
• Moduł sterowania transformatorem: 75 VA przy 100-240 V AC (-15%, +10%)
• Znamionowa moc wentylatora radiatora: 20 VA przy 110/120 V AC lub 220/240 V AC
• Moduł sterowania prądem rozruchowym: 5 A przy 24 V DC (-15%, +10%)
• Moduł sterowania mocą przejściową: 60 W przy 24 V DC (-15%, +10%)
• Moduł sterowania mocą w stanie ustalonym: 24 W przy 24 V DC (-15%, +10%)
• Moduł sterowania czasem prądu rozruchowego: 250 ms przy 24 V DC (-15%, +10%)
• Moduł sterowania czasem przejściowym: 500 ms przy 24 V DC (-15%, +10%)
• Minimalny moduł sterowania zasilaczem Allen-Bradley: 1606-XLP50E przy 24 V DC (-15%, +10%)
• Rozpraszanie ciepła w stanie ustalonym wraz z mocą sterowania i wentylatora: 81 W

Parametry wejścia PTC i tachometru

• Maksymalna liczba czujników: 6 dla parametrów wejścia PTC
• Maksymalne napięcie na zaciskach PTC (RPTC = otwarty): 30 V
• Maksymalne napięcie na zaciskach PTC (RPTC = 4 kΩ): <7.5 V
• Czas reakcji: 800 ms dla parametrów wejścia PTC
• Maksymalna rezystancja zimnego łańcucha czujników PTC: 1500 Ω
• Rezystancja wyzwalania zwarciowego: 25 Ω ± 10 Ω
• Rezystancja reakcji: 3400 Ω ± 150 Ω
• Rezystancja resetowania: 1600 Ω ± 100 Ω
• Wejście tachometru: 0-5 V DC przy 4.5 V DC = 100% prędkości

Styki pomocnicze i obwód sterowania

• Liczba styków: 1 dla styków pomocniczych
• Rodzaj prądu: AC dla styków pomocniczych
• Umowny prąd cieplny (Ith): AC/DC 5 A dla styków pomocniczych
• Typ obwodu sterowania: Przekaźnik elektromagnetyczny dla styków pomocniczych
• Typ styków: Programowalne NO/NC dla styków pomocniczych
• Znamionowy prąd roboczy: 3 A przy 120 V AC, 1.5 A przy 240 V AC dla styków pomocniczych
• Typ styków: Styki pomocnicze 19/20 (Aux #1), 29/30 (Aux #2), 31/32 (Aux #3) i 33/34 (Aux #4)
• Załączanie: 3600 VA dla styków pomocniczych
• Wyłączanie: 360 VA dla styków pomocniczych

Instrukcja montażu i okablowania

• Przekrój przewodu dolnej strony zasilania: 0.8-2.5 mm² (18-14 AWG) dla zacisków mocy
• Przekrój przewodu dolnej strony obciążenia: 0.8-2.5 mm² (18-14 AWG) dla zacisków mocy
• Przekrój przewodu górnej strony obciążenia: 2.5-50 mm² (14-1 AWG) dla zacisków mocy obciążenia
• Przekrój przewodu górnej strony zasilania: 2.5-95 mm² (14-3 AWG) dla zacisków mocy zasilania
• Moment dokręcania: 14.7 Nm (130 in-lb) dla zacisków mocy
• Długość odizolowania przewodu: 18-20 mm (0.22-0.34 in) dla zacisków mocy
• Oznaczenia zacisków mocy: NEMA, CENELEC EN50 012
• Zaciski sterowania: Połączenie z zaciskiem jarzmowym, zacisk śrubowy M3
• Obudowa: Typ otwarty
• Konstrukcja modułów sterowania: Formowane tworzywa termoutwardzalne i termoplastyczne
• Konstrukcja części metalowych: Mosiądz, miedź lub stal malowana z powłoką galwaniczną
• Ochrona przed porażeniem elektrycznym: IP20 zgodnie z IEC dla obwodu mocy

Dane środowiskowe i fizyczne

• Temperatura pracy: Typ otwarty od -5 do 50 °C (23 do 122 °F)
• Temperatura przechowywania i transportu: -20 °C
• Wilgotność: 5-95% (bez kondensacji)
• Wysokość nad poziomem morza: 2000 m
• Stopień zanieczyszczenia: 2
• Poziomy emisji EMC: Emisja promieniowana, klasa A
• Poziomy odporności EMC: Przepięcie przejściowe zgodnie z EN/IEC 60947-4-2
• Odporność na udary: Robocza 15 G
• Odporność na wibracje: Robocza, szczytowo 1.0 G, przemieszczenie 0.15 mm (0.006 in)
• Masa: 5.7 kg
• Szerokość: 150 mm (5.90 in)
• Głębokość: 203 mm (8 in)
• Wysokość: 321 mm (12.60 in)

Lista elementów w opakowaniu

• 1 x Inteligentny sterownik silnika Allen-Bradley 150-F43NBRD SMC Flex
• 1 x Zintegrowany moduł wyświetlacza
• 1 x Instrukcja montażu i okablowania
• 1 x Zestaw zacisków akcesoriów

Wysyłka i pomoc techniczna

• Wysyłamy na cały świat za pośrednictwem FedEx, UPS i DHL.
• Wysyłamy zamówienia w ciągu 5 dni od potwierdzenia płatności.
• Oferujemy 30-dniową politykę zwrotów dla kwalifikujących się produktów.
• Wszystkie produkty są fabrycznie nowe i oryginalne.
• Większość produktów utrzymujemy w magazynie, aby zapewnić natychmiastową realizację.

FAQ

• P: Jakie jest napięcie sterowania modelu 150-F43NBRD?
  O: Sterownik obsługuje napięcie sterowania 24 V AC/DC przy 50 Hz i 60 Hz.
• P: Czy ten softstarter ma wbudowaną ochronę silnika przed przeciążeniem?
  O: Tak, ma zintegrowaną ochronę silnika przed przeciążeniem i obsługuje klasy wyzwalania 10, 15, 20 i 30.
• P: Jaka jest maksymalna moc silnika przy połączeniu liniowym i napięciu 575 V AC?
  O: Obsługuje silniki przy połączeniu liniowym o mocy do 40 Hp przy 575 V AC, 60 Hz, 3-fazowo.
• P: Czy mogę używać modelu 150-F43NBRD z silnikami połączonymi w trójkąt?
  O: Tak, obsługuje moc do 60 Hp i prąd 14.9-74 A dla silników połączonych w trójkąt przy 500/575 V AC.
