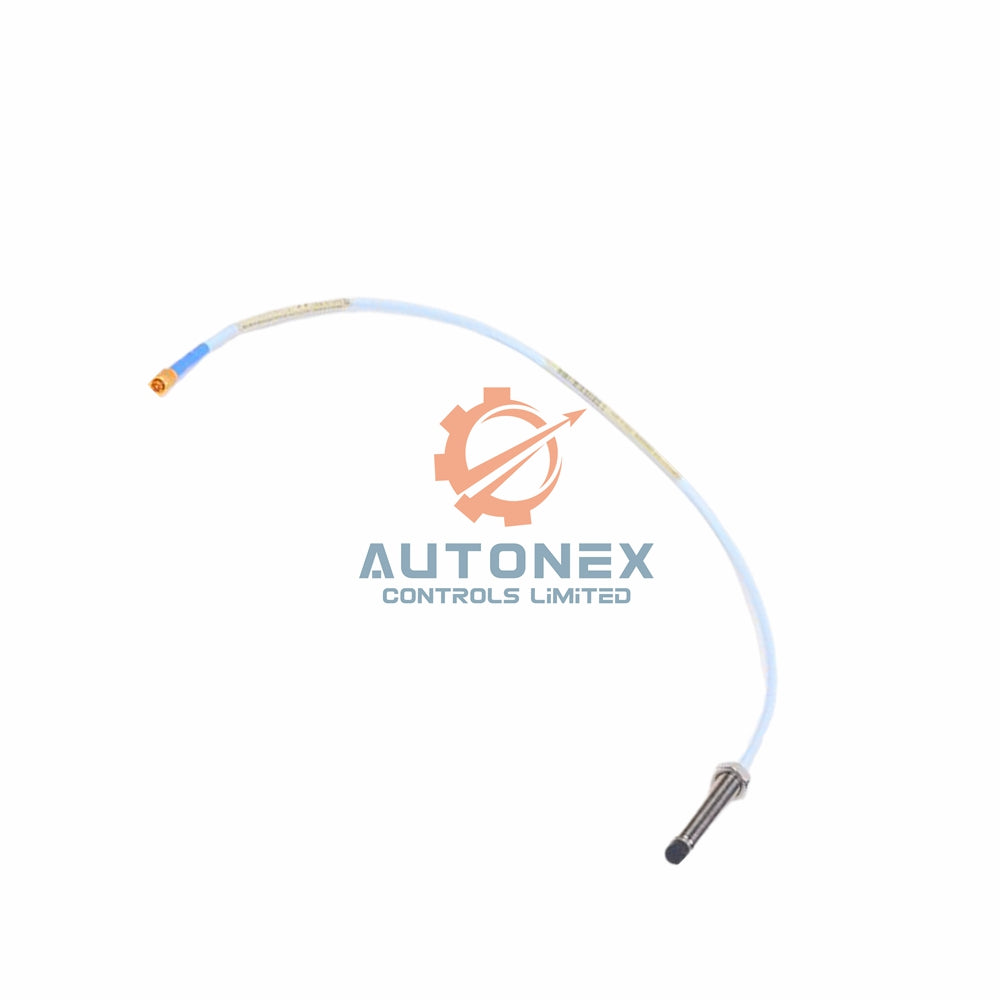

146054-08-50-00-00 Bently Nevada 3300 ceramiczny czujnik sondy

Sondy zbliżeniowe Bently Nevada 3300 z ceramiczną nasadką — 146054-08-50-00-00

• Producent: Bently Nevada — uznana marka w dziedzinie pomiaru drgań i położenia.
• Seria modelu: sonda zbliżeniowa 3300 z ceramiczną nasadką, numer części 146054-08-50-00-00.
• Opcja długości obudowy: -08 oznacza 0,8 cala (całkowita długość obudowy).
• Całkowita długość: -50 oznacza 5,0 metra (16,4 stopy) — sonda przeznaczona wyłącznie do czujników Proximitor o długości 5 m.
• Typ złącza: 00 oznacza brak złącza; zakończenie przewodu bez złącza.
• Dopuszczenia jednostek certyfikujących: -00 oznacza wersję standardową bez specjalnych dopuszczeń.

Najważniejsze dane techniczne

• Zakres liniowy: 1,52 mm (60 mils), począwszy od 0,25 mm (10 mils) do 1,78 mm (70 mils), co odpowiada napięciu wyjściowemu od -4 do -16 Vdc.
• Przyrostowy współczynnik skalowania (ISF): 7,87 V/mm (200 mV/mil) ±6,5%, z uwzględnieniem błędu zamienności w zakresie od 0°C do +45°C.
• Nominalna rezystancja DC (sonda 5 m): 8,73 ± 0,70 oma między przewodem środkowym a zewnętrznym.
• Materiał końcówki sondy: wysokogatunkowa ceramika aluminiowa (Al₂O₃), zapewniająca odporność na zużycie i korozję.
• Materiał obudowy sondy: stal nierdzewna AISI 304 zapewnia trwałość w środowiskach przemysłowych.
• Przewód sondy: współosiowy przewód FEP o impedancji 75 Ω, całkowita długość 5,0 metra.
• Zakres temperatury (praca i przechowywanie): od -51°C do +177°C (od -60°F do +351°F).
• Odporność ciśnieniowa: uszczelnienie do 34 barów (500 psi) azotu; na zamówienie dostępne są wersje do wyższych ciśnień.
• Klasyfikacja temperaturowa (EPL Ga/Gc): od T1 do T5, zależnie od limitów temperatury otoczenia.

Szczegóły montażowe i mechaniczne

• Rozmiar gwintu: 3/8-24 UNF, maksymalna długość zazębienia gwintu 0,563 cala.
• Materiał końcówki sondy: ceramika aluminiowa zapewnia doskonałą odporność na zużycie i właściwą reakcję na materiał celu.
• Dokładność systemu: dane techniczne obowiązują dla systemów 3300 XL z celem wykonanym ze stali AISI 4140 w temperaturze od 18 do 27°C.
• Użyj określonego czujnika Proximitor o długości 5 m, aby zapewnić prawidłową liniowość systemu i współczynnik skalowania.

Odporność środowiskowa i wydajność

• Szeroki zakres temperatury: od -51°C do +177°C zarówno podczas pracy, jak i przechowywania.
• Odporność ciśnieniowa: standardowo 34 bary (500 psi) azotu — odpowiednie rozwiązanie do wielu zastosowań w turbinach i sprężarkach.
• Zamienność: współczynnik ISF uwzględnia błąd zamienności, co ułatwia wymianę w miejscu instalacji.
• Odporność EMC: konstrukcja przewodu współosiowego FEP ogranicza zakłócenia sygnału w hałaśliwym środowisku zakładu przemysłowego.

Zawartość opakowania

• Jedna sonda 3300 z ceramiczną nasadką (model 146054-08-50-00-00) z przewodem FEP o długości 5 m, bez złącza.
• Fabryczne opakowanie z oryginalnym oznakowaniem Bently Nevada i ochroną antystatyczną.
• Arkusz instrukcji montażu (ogólny dla sond serii 3300).

Wysyłka i zwroty

• Dostępność magazynowa: Ten model jest dostępny w magazynie i może zostać niezwłocznie wysłany.
• Przewoźnicy: FedEx, UPS lub DHL — numer przesyłki zostanie przekazany w ciągu 24 godzin.
• Czas wysyłki: Wysyłka następuje w ciągu 5 dni roboczych od potwierdzenia zamówienia.
• Zasady zwrotów: 30-dniowy termin zwrotu nieużywanych produktów w oryginalnym opakowaniu.

Często zadawane pytania (FAQ)

• Czy produkt 146054-08-50-00-00 jest nowy i oryginalny? Tak, dostarczamy wyłącznie nowe i oryginalne produkty Bently Nevada w fabrycznych opakowaniach.
• Czy mogę używać tej sondy 5 m z czujnikiem Proximitor 9 m? Nie, sonda 5 m została zaprojektowana specjalnie do czujnika Proximitor 5 m, aby zachować prawidłową kalibrację.
• Do jakiego materiału celu kalibrowany jest system? Firma Bently Nevada kalibruje ten system dla stali AISI 4140; użycie innych materiałów celu może wpłynąć na dokładność.
• Czy sonda wytrzymuje wysokie ciśnienie? Standardowa odporność wynosi 34 bary (500 psi) azotu; w sprawie modyfikacji do wyższych ciśnień skontaktuj się z nami.
• Jaka jest klasa temperaturowa tej sondy? Klasa temperaturowa zależy od limitów temperatury otoczenia — zobacz tabelę w arkuszu specyfikacji (np. od T1 do T5 dla EPL Ga/Gc).
• Jak szybko możliwa jest wysyłka? Wysyłamy w ciągu 5 dni za pośrednictwem FedEx, UPS lub DHL, udostępniając numer przesyłki.
• Czy mogę zwrócić tę sondę? Tak, przyjmujemy zwroty w ciągu 30 dni w przypadku nieużywanego produktu w oryginalnym stanie.
