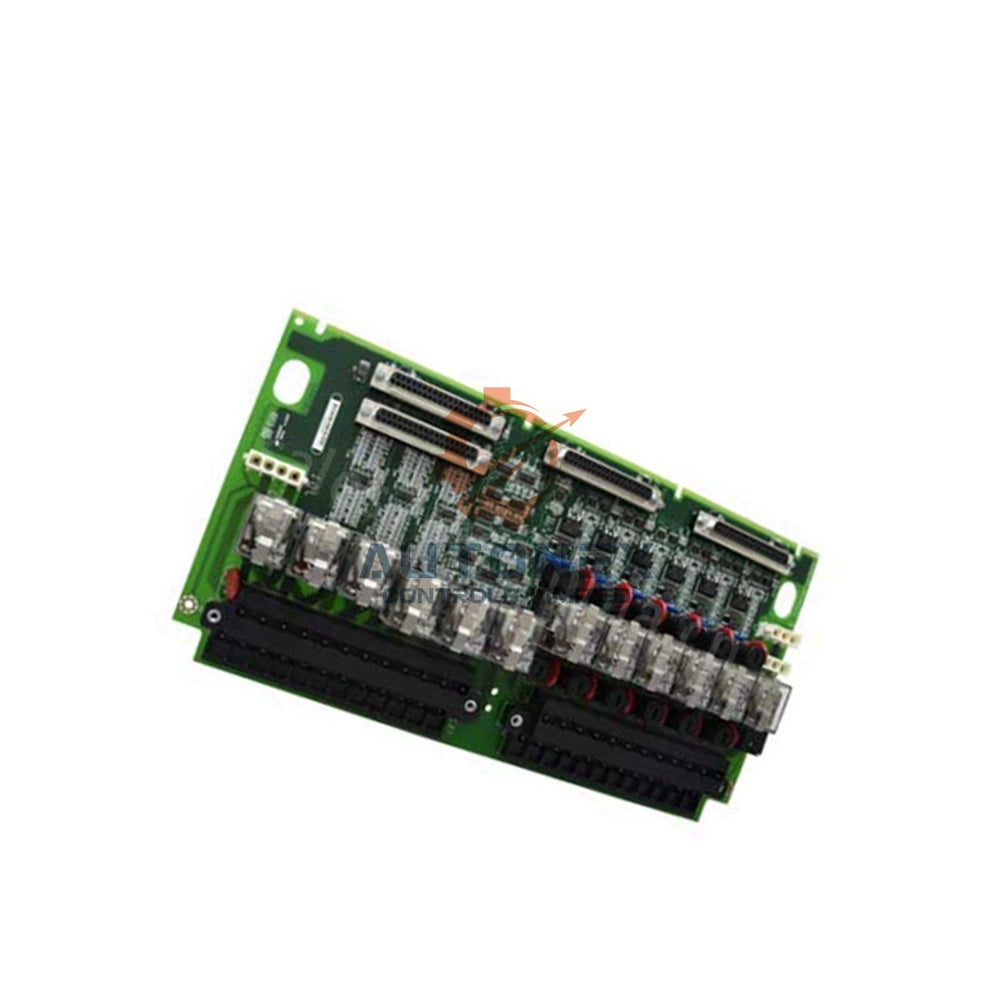

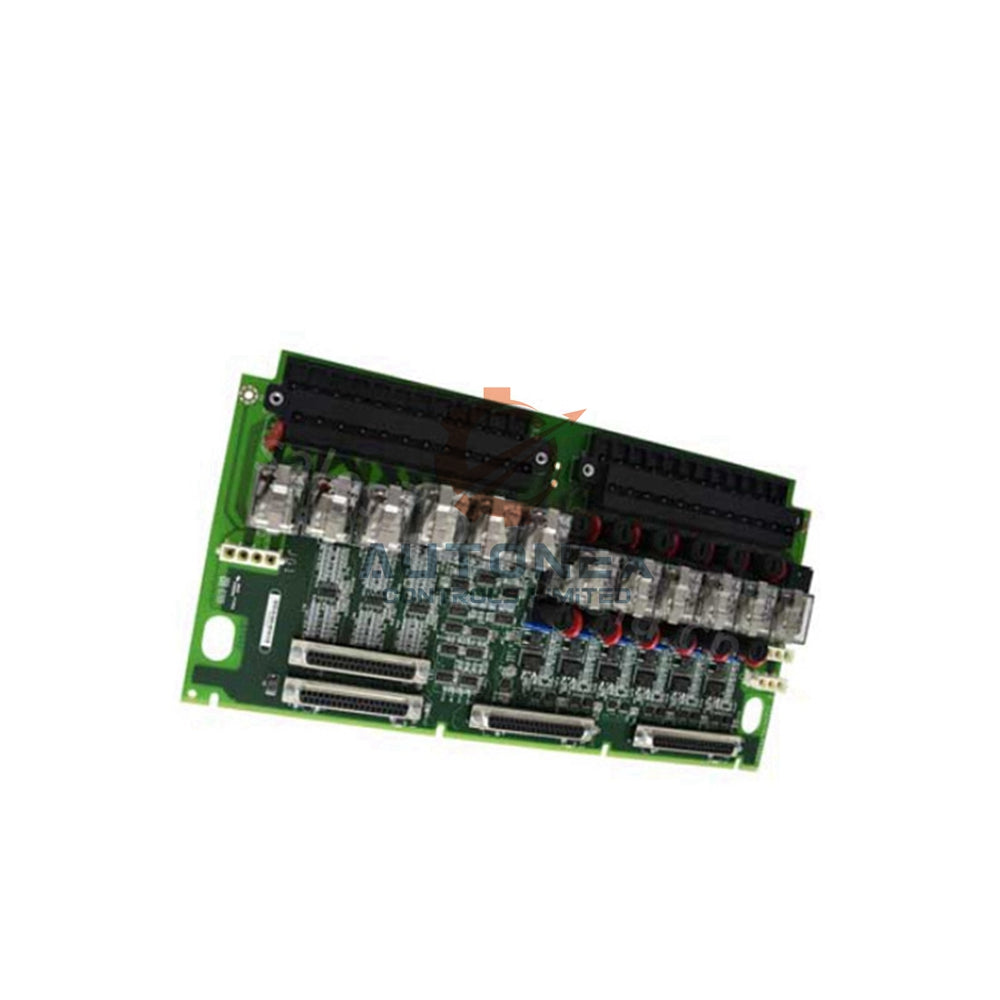

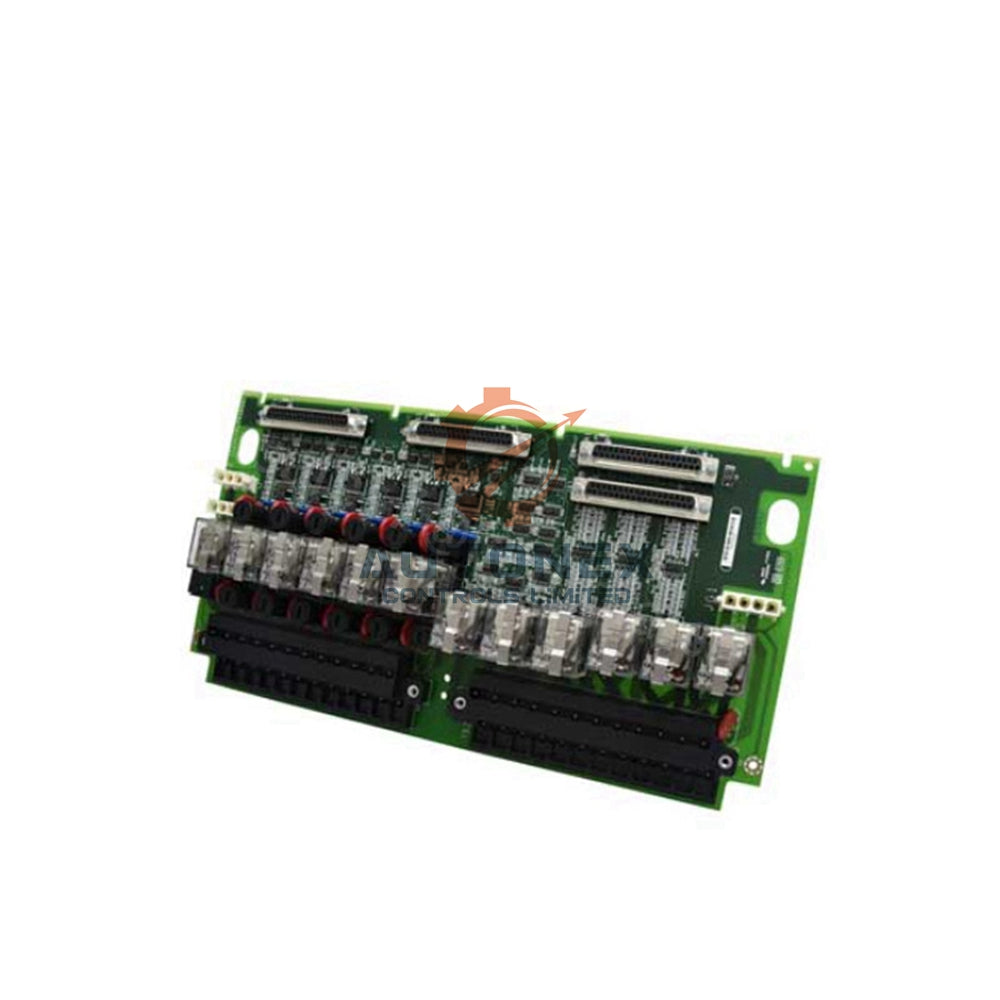

IS200TRLYH1BFD General Electric TRLY Терминал Модулі

GE IS200TRLYH1BFD Реле Шығару Терминалдық Платасы – Mark VIe Сериясы

Негізгі Техникалық Сипаттамалар

• Бренд: General Electric (GE)
• Модель: IS200TRLYH1BFD
• Серия: Mark VIe
• Өнім Түрі: Реле Шығару Терминалдық Платасы (TRLY)
• Арналар Саны: 16 арна (12 реле шығысы)
• Реле Байланыс Рейтингі: Максималды ауыстыру тогы 10А
• Кіріс Кернеу Аралығы: 12В немесе 24В ТК тұрақты ток өріс қуаты
• Реле Арналары: 4 немесе 8 бапталатын топтар
• Шығару Резолюциясы: 12-бит
• Шығару Импедансы: 10 Ом
• Аналогтық Шығулар: 0-20 мА ток шеңбері мүмкіндігі
• Өлшемдері: Ені 17.8 см x Биіктігі 33.02 см
• Орнату Түрі: DIN рельсіне үйлесімді
• Шығу Елі: Америка Құрама Штаттары
• Қолдану Нұсқаулығы: GEH-6721D

Реле Конфигурациясы және Шығару Ерекшеліктері

• Алғашқы алты реле тізбегі (1-6) джампер конфигурациясын қолдайды.
• Құрғақ Form-C байланыс шығыстарын немесе сыртқы соленоид драйверлерін таңдаңыз.
• Стандартты 125В ТК немесе 115/230В АС өріс соленоид қуатын пайдаланыңыз.
• Қосымша 24В ТК көзі джампер арқылы таңдалатын сақтандырғыштармен қолжетімді.
• Платадағы басу кернеуінен қорғаныс тізбектерді қорғауға арналған.
• 7-11 реле қуатсыз оқшауланған Form-C байланыстарын ұсынады.
• 12-реле арнайы қолданбаларға арналған оқшауланған Form-C байланысын ұсынады.
• 12-шы шығуды тұтану трансформаторлары немесе ерекше жүктемелер үшін пайдаланыңыз.
• Релелер кадр жылдамдығында жұмыс істейді, орташа жауап уақыты 10 мс.
• Байланыс-байланыс кернеу рейтингі: 500В АС бір минутқа.
• Орам-байланыс кернеу рейтингі: 1,500В АС бір минутқа.
• 1-6 реле уақытша кернеуді басу үшін 250В MOV қамтиды.
• MOV әдетте ашық және қуат қайтару терминалдары арасында қосылады.

Жиі Қойылатын Сұрақтар (ЖҚС)

• IS200TRLYH1BFD – GE-нің жаңа түпнұсқа бөлшегі ме?
  Иә, біз тек GE мұрағат қорынан түпнұсқа жаңа платаларды жеткіземіз. Қайта өңделген немесе жалған өнімдер жоқ.
• Бұл реле шығару терминалдық платасы қоймада бар ма?
  Иә, IS200TRLYH1BFD қоймада бар және бүгін жеткізуге дайын.
• Жеткізу үшін орташа уақыт қанша?
  Барлық тапсырыстар төлем расталғаннан кейін 5 жұмыс күні ішінде өңделіп, жөнелтіледі.
• Халықаралық жеткізу үшін қандай курьерлерді пайдаланасыз?
  Біз FedEx, UPS және DHL арқылы сенімді әлемдік қызмет көрсетеміз.
• Егер плата талаптарыма сәйкес келмесе, қайтаруға бола ма?
  Иә, біз 30 күндік қайтару саясатын толық қайтарумен және жасырын төлемсіз қолдаймыз.
• Бұл TRLY платасы қандай реле байланыс рейтингісін ұсынады?
  Плата максималды ауыстыру тогы 10А болатын реле байланыстарын қамтамасыз етеді.
• Бұл плата TMR артықшылық конфигурацияларын қолдай ма?
  Иә, TMR жұмыс істеу үшін JR1, JS1 және JT1-де үш PDOA I/O пакетін пайдаланыңыз.
• IS200TRLYH1BFD-нің аналогтық шығару диапазоны қандай?
  Плата 12-бит резолюциясымен 0-20 мА аналогтық шығуларды ұсынады.
• 1-6 шығыстарды соленоид қуаты үшін қалай баптауға болады?
  Қажетті JP1-JP6 джамперлерін орнатып, қуатты JF1 немесе TB3-ке қосыңыз.
• I/O процессормен байланыс үзіліп қалса не болады?
  Кірістер сәйкес релелерді өшіру үшін дауыс береді, бұл қауіпсіз жұмыс режимін қамтамасыз етеді.
