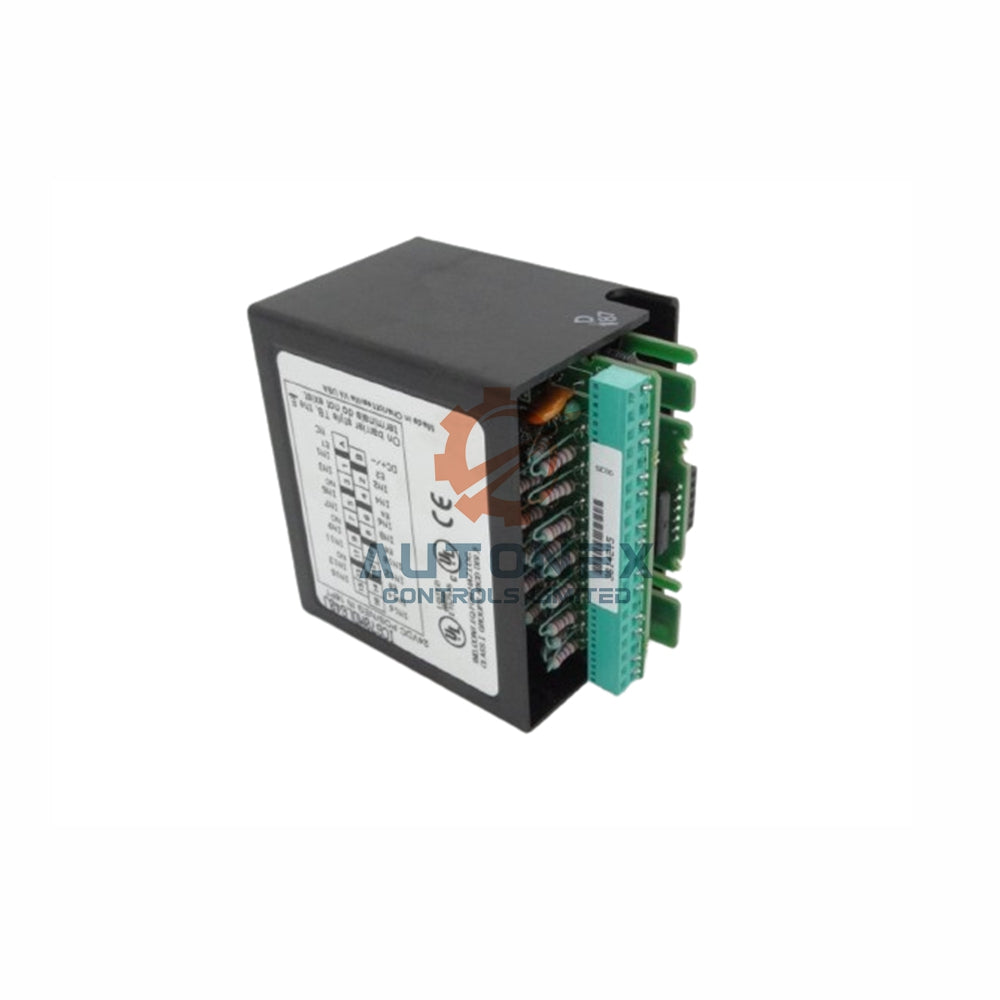

IC670MDL643 кіріс модулі GE Fanuc

GE Fanuc IC670MDL643 Тікелей/Теріс Логика Кіріс Модулі

Негізгі Техникалық Сипаттамалар

• Бренд: GE Fanuc
• Серия: Field Control
• Модель: IC670MDL643
• Сипаттамасы: 5/12 VDC Тікелей/Теріс Кіріс Модулі
• Кіріс Кернеуі: 0-ден 15 Вольт DC аралығы
• Кіріс Нүктелерінің Саны: 16 жеке нүкте 2 топта
• Логика Түрі: тікелей немесе теріс логикаға бапталатын
• Қосылған Күйдегі Кернеу: +3.6-дан +15 VDC немесе -3.6-дан -15 VDC
• Кіріс Ток: 5 VDC-де 5 мА, 15 VDC-де 16 мА
• Кіріс Кедергісі: әдетте 1K Ом
• Изоляция: топтар арасында 150 Вольт AC
• Қуат Тарту: 80 мА автобустан
• LED Индикаторлары: Әр нүктеге бір және қуат LED-і
• Салмағы: 2 фунт

Орнату және Жұмыс Істеу

• Өріс сымдарын қосу үшін 25-терминалды блокты пайдаланыңыз
• Блок AWG #14-тен AWG #22-ге дейінгі сымдарды қабылдайды
• Field Control тірегіндегі DIN рельсіне сенімді түрде бекітіңіз
• Дұрыс жұмыс істеу үшін кірістерді логика түріне сәйкес топтаңыз
• Мөлдір жоғарғы қақпақ барлық кіріс күйін LED индикаторларымен анық көрсетеді
• Әр кіріс қосқышы жабылғанда логикалық бір мән жасайды

Жиі Қойылатын Сұрақтар

• Бұл модуль қандай кіріс сигналдарын қабылдайды?
  IC670MDL643 тікелей (0-ден +15VDC-ге дейін) және теріс (0-ден -15VDC-ге дейін) логика сигналдарын қабылдайды.
• 16 кіріс қалай ұйымдастырылған?
  Кірістер 8 нүктеден тұратын 2 топқа бөлінген, топтар арасында 150VAC изоляция бар.
• Кіріс кедергісі қандай мәнге ие?
  Модульдің кіріс кедергісі шамамен 1K Ом, сигналды өңдеуге арналған.
