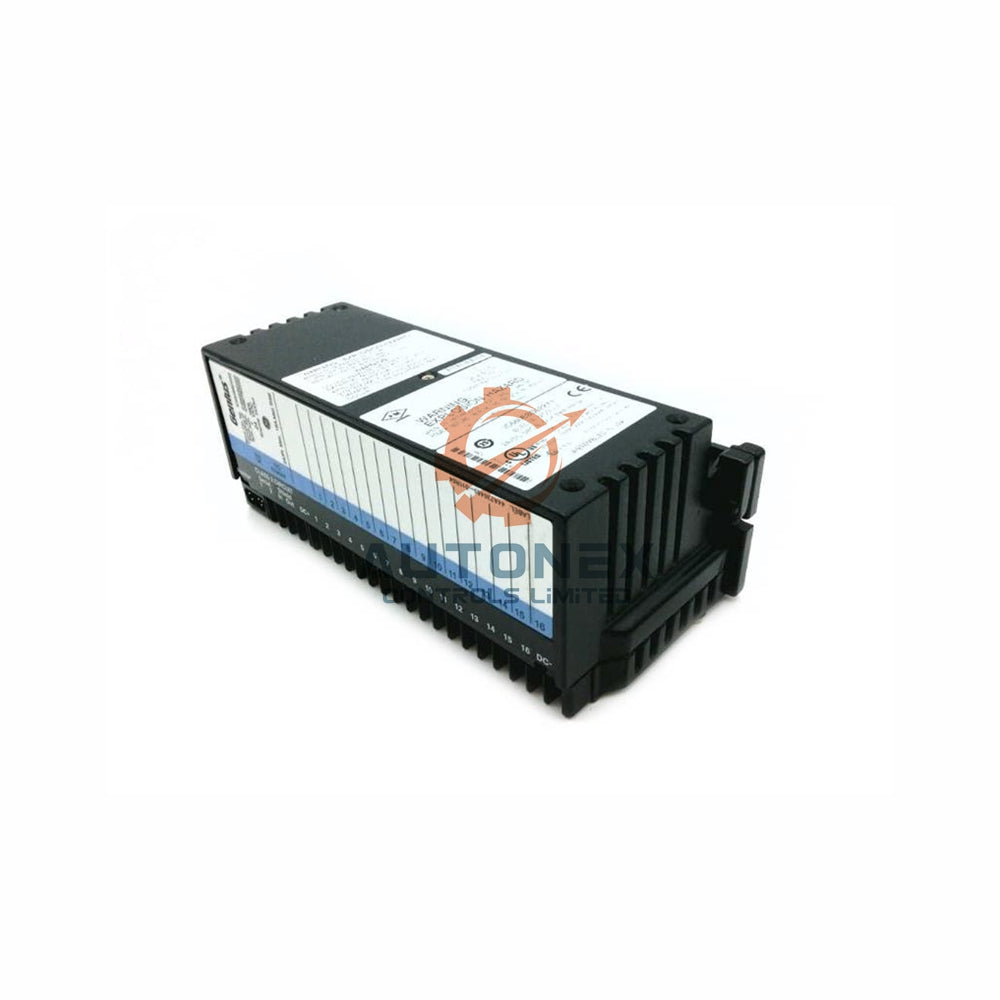

GE Fanuc | IC660EBD025 Кіріс/Шығыс блогы

GE Fanuc Genius IC660BBD025 Дискретті I/O блогы

Негізгі техникалық сипаттамалар

• Бренд және өндіруші: GE Fanuc.
• Модель: Толық IC660BBD025 I/O блок модулі.
• I/O түрі: 32 арналы Sinking дискретті I/O.
• Қуат көзі кернеуі: 5, 12 немесе 24 Вольт тұрақты ток.
• Кернеу диапазондары: 10-30 В DC (12/24В номиналды); 4.9-5.3 В DC (5В номиналды).
• Логикалық үйлесімділік: Толық +5В транзистор-транзистор логикасы (TTL) қолдауы.
• Схема икемділігі: Барлық 32 нүкте кіріс, шығыс немесе кері байланыспен шығыс ретінде бапталуы мүмкін.
• Шығыс тогы: әр схемаға 0.5 Ампер тұрақты режимде.
• Жалпы блок тогы: Максимум 16 Ампер.
• Қосылу тогы: 10 мс ішінде максимум 4 Ампер.
• Изоляция кернеуі: Блоктан блокқа 850 Вольт.

Өнімділік және уақыт сипаттамалары

• Кіріс өңдеу уақыты: Негізгі 1.4 мс.
• Бапталатын кіріс сүзгісі: Шуды болдырмау үшін 1 мс-тен 100 мс-ке дейін таңдалуы мүмкін.
• Шығысты қосу кешігуі: Әр схемаға 0.5 миллисекунд.
• Жылу тарату (минимум): 8 кіріс белсенді болғанда 11 Ватт.
• Жылу тарату (максимум): Барлық 32 шығыс белсенді болғанда 18 Ватт.

Негізгі ерекшеліктер және диагностика

• Жетілдірілген диагностика: қате қосқышты анықтау үшін шығыс күйін бұйырылған күймен салыстырады.
• Құрылғы ішіндегі қорғау: Шығыстарда қайта орнатылатын қысқа тұйықталу, шамадан тыс жүктеме және жоғары температурадан қорғау.
• Бапталатын параметрлер: Шығыс импульсін тексеру, CPU артықшылығы қолдауы және шығыстың соңғы күйін/әдепкі күйін ұстау әрекеті.
• Құрылғылар үйлесімділігі: 2-жолақты және 3-жолақты жақындық қосқыштарымен және басқа бинарлы өріс құрылғыларымен жұмыс істейді.
• Көрнекі индикаторлар: Әр нүктеге арналған күй индикаторлары, сонымен қатар шассидағы Модуль OK және I/O қосылған индикаторлары.
• Қарым-қатынас: Баптау үшін біріктірілген Genius Bus терминалы және Қолданбалы Монитор (HHM) порты.

Жиі қойылатын сұрақтар (ЖҚС)

• Sink (BBD025) немесе Source (BBD024) блогын таңдау керек пе?
  Егер өріс құрылғылары модульден ток алуға арналған болса, Sink блогын (BBD025) таңдаңыз. Құрылғыларға ток беру қажет болса, Source блогын таңдаңыз.
• TTL үйлесімділігі нені білдіреді?
  Бұл блок төмен кернеулі +5В сандық логикалық схемалармен тікелей интерфейс жасай алатынын білдіреді, ол ескі басқару жүйелері мен кейбір сенсор интерфейстерінде кең таралған.
• 32 схеманы қалай баптауға болады?
  Әр схеманы кіріс немесе шығыс ретінде орнату және параметрлерді баптау үшін арнайы портқа қосылған Genius Қолданбалы Мониторын (HHM) пайдаланыңыз.
• Бапталатын кіріс сүзгісінің мақсаты неде?
  Бұл электрлік шуды немесе контактілердің секіруін елемеу үшін кешіктіру (1-100 мс) қосуға мүмкіндік береді, тұрақты және сенімді кіріс оқуларын қамтамасыз етеді.
• Бұл блок қандай сертификаттарға ие?
  IC660BBD025 UL сертификатталған және қауіпсіздік пен өнімділік үшін басқа да тиісті өнеркәсіптік стандарттарға сай келеді.
