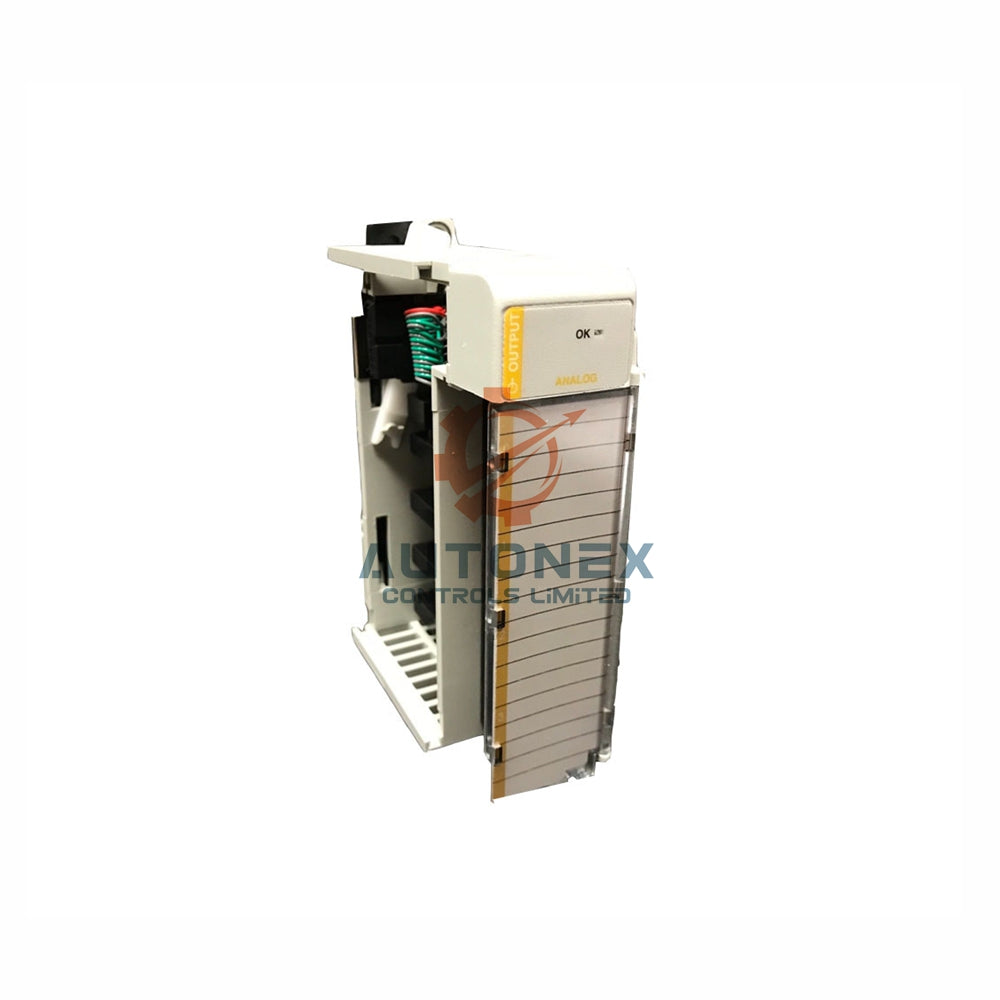

1769-OF4CI Allen-Bradley Аналогты Ток Шығыс Модулі

Allen-Bradley 1769-OF4CI 4-арналы оқшауланған аналогтық ток шығысы модулі

• Шығыс диапазондары мен шешімі – 1769-OF4CI 0-20 мА және 4-20 мА шығыс сигналдарын қолдайды. Толық шкала аналогтық диапазондары тиісінше 0-21 мА және 3.2-21 мА. Сандық шешім 16 биттік унитарлы, екі диапазон үшін де битке 0.323 µA жетеді.
• Арна конфигурациясы – төрт арнаның әрқайсысы жеке оқшауланған және дифференциалды. Арна бойынша шығыс диапазонын таңдау, модульді өшіру, модуль сипаттамасы және слотты тағайындау параметрлерін баптауға болады.
• Деректер форматтары – модуль шикі немесе пропорционалды деректер, инженерлік бірліктер, PID үшін масштабталған және толық диапазонның пайызы сияқты бірнеше деректер форматтарын қолдайды. Бұл икемділік әртүрлі контроллер платформаларында бағдарламалауды жеңілдетеді.
• Дәлдік пен сызықтық – дәлдік толық шкаланың ±0.35%-ын құрайды. Сызықтықсыздық толық шкаланың ±0.05%-ы, қайталанушылық ±0.005%. Температураға байланысты дәлдік ауытқуы градус Цельсийге ±0.0058% FS.
• Өңдеу жылдамдығы – 1769-OF4CI әр арнаға 110 миллисекундтық өңдеу жылдамдығын қамтамасыз етеді. Бұл жауап беру уақыты тұрақты аналогтық шығыс жаңартуларын қажет ететін процесс бақылау қолданбаларына сәйкес келеді.
• Авто-калибрлеу және өзін-өзі тексеру – модуль әр қуат циклінде автоматты түрде авто-калибрлеуді орындайды. Қосылған кезде өзін-өзі тексеру жүреді, содан кейін модуль жоғары және төмен шектеу параметрлерімен белсенді жұмысқа өтеді.
• Қорғау функциялары – кіріктірілген ашық және қысқа тұйықталу қорғанысы модуль мен қосылған құрылғыларды қорғайды. Шығыс артық кернеу қорғанысы және максималды қысқа тұйықталу тогы 21 мА сенімді жұмысқа кепілдік береді.
• Жүктеме сипаттамалары – кедергілік жүктеме диапазоны 0-ден 500 Ом-ға дейін. Шығыс индуктивті жүктеме рейтингі 0.1 мГн. Шығыс импедансы 1 МОм-нан аз.
• Арқа тақтасының қуат тұтынуы – бұл модуль 5В тұрақты ток арқа тақтасының қорынан 165 мА ток алады. Жылу тарату қуаты 2.0 Ватт.
• Қуат көзінен қашықтық рейтингі – 1769-OF4CI қуат көзінен 8 модуль қашықтық рейтингіне ие. Сенімді жұмыс үшін оны жүйе қуат көзінен 8 модуль ішінде орналастырыңыз.
• Қоршаған орта және физикалық сипаттамалар – жұмыс температурасы 0-ден 60 °C (32-ден 140 °F) дейін. Сақтау температурасы -40-тан 85 °C (-40-тан 185 °F) дейін. Өлшемдері 118 x 35 x 87 мм (4.65 x 1.38 x 3.43 дюйм), салмағы 270 г (0.60 фунт). Жеткізу өлшемдері 8 x 8 x 5 дюйм, салмағы 2 фунт.
• Сымдар мен кабельдер – 22-ден 16 AWG дейінгі көпжіпті мыс сым немесе 22-ден 14 AWG дейінгі қатты сым қолданыңыз. Оптималды шудан қорғаныс үшін Belden 8761 қорғалған кабелі ұсынылады.
• Орнату нұсқалары – 1769-OF4CI DIN рельсіне немесе панельге тікелей орнатуға болады. Алмастыру есігінің бөлшек нөмірі 1769-RD.

Жиі қойылатын сұрақтар (ЖҚС)

• 1769-OF4CI жаңа және түпнұсқа ма?
  Иә, біз тек уәкілетті көздерден алынған жаңа және түпнұсқа Allen-Bradley модульдерін жеткіземіз.
• 1769-OF4CI қоймада бар ма?
  Иә, біз осы ток модулінің дайын қорын ұстап тұрамыз, дереу жөнелтуге дайын.
• Жеткізу уақыты қандай?
  Тапсырыстарды 1–2 жұмыс күні ішінде өңдеп, FedEx, UPS немесе DHL арқылы жөнелтеміз. Жеткізу әдетте 3–5 жұмыс күнін алады, бағытқа байланысты.
• Егер өнім менің талаптарыма сәйкес келмесе, қайтаруға бола ма?
  Иә, жеткізу күнінен бастап 30 күн ішінде қайтаруды қолдаймыз. Тауар пайдаланылмаған және түпнұсқа қаптамасында болуы тиіс.
• Бұл модуль қандай ток шығыс диапазондарын қолдайды?
  1769-OF4CI 0-20 мА және 4-20 мА шығыс сигналдарын қолдайды. Толық шкала аналогтық диапазондары тиісінше 0-21 мА және 3.2-21 мА.
• Бұл модуль қандай контроллерлермен үйлесімді?
  Бұл модуль CompactLogix контроллерлерімен, MicroLogix 1500 жүйелерімен және 1769-ADN немесе 1769-AENTR адаптерлерін қолданатын қашықтағы I/O шассиімен жұмыс істейді.
• Модульге алаңда калибрлеу қажет пе?
  Жоқ, 1769-OF4CI алаңда калибрлеуді қажет етпейді. Авто-калибрлеу әр қуат циклінде автоматты түрде іске қосылады, аппараттық дизайн калибрлеу дәлдігін қамтамасыз етеді.
• Бұл модульге қандай кабель ұсынылады?
  Оптималды шудан қорғаныс пен сигнал тұтастығы үшін Belden 8761 қорғалған кабелі ұсынылады.
• Қуат көзінен қашықтық рейтингі қандай?
  1769-OF4CI рейтингі 8 модуль. Дұрыс жұмыс істеуі үшін оны қуат көзінен 8 модуль ішінде орналастыру қажет.
• Қандай алмастыру бөлшектері бар?
  Алмастыру есігінің бөлшек нөмірі 1769-RD.

Сұрақтар бойынша біздің сату тобына хабарласыңыз: sales@nex-auto.com немесе +86 153 9242 9628 (WhatsApp).

Серіктес: NexAuto Technology Limited
