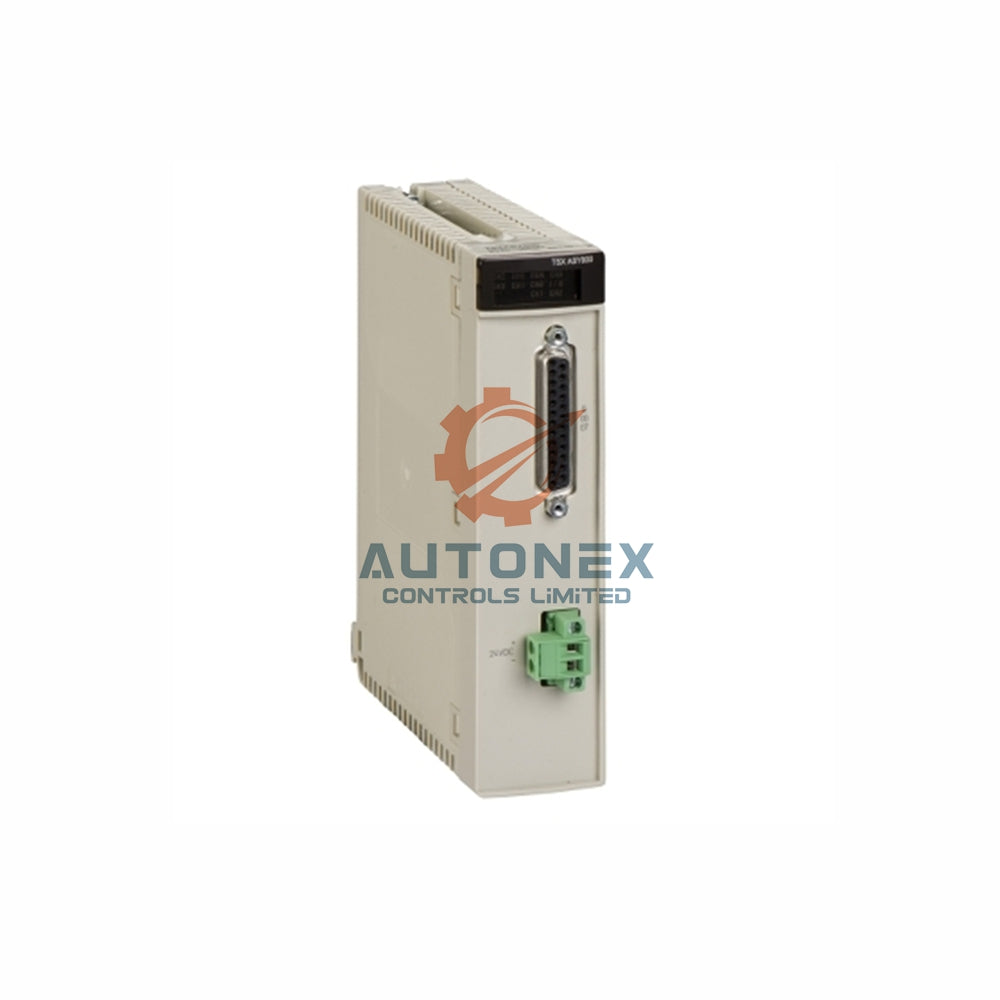

Modulo RS485 Schneider Modicon Premium TSXSCY11601

TSXSCY11601 Modulo di comunicazione RS485 Schneider Modicon Premium

Specifiche tecniche

• Marca: Schneider Electric
• Modello: TSXSCY11601
• Serie: piattaforma di automazione Modicon Premium
• Categoria: modulo di comunicazione
• Designazione software: Unity Pro
• Tipo di struttura: bus industriale eterogeneo
• Compatibilità del prodotto: controllori Atrium e Premium
• Metodo di accesso: master/slave
• Connessione integrata: 1 collegamento seriale con connettore SUB-D 25
• Protocollo della porta: Modbus
• Supporto della porta: RS485 isolata
• Modalità di trasmissione: asincrona in banda base
• Frame di trasmissione: modalità carattere, RTU/ASCII e Uni-Telway
• Velocità di trasmissione: da 1.2 a 19.2 kbit/s
• Mezzo di trasmissione: cavo con 2 coppie intrecciate schermate
• Numero di dispositivi: 32, con indirizzi da 0 a 247
• Lunghezza del bus: 1300m per Uni-Telway, Modbus e modalità carattere
• Lunghezza dei collegamenti derivati: 15m
• Richieste: 120 parole o 1920 bit per richiesta
• Parametro di controllo: un CRC 16 per ogni frame
• Monitoraggio: contatori diagnostici e contatori degli eventi
• Consumo di corrente: 350mA a 5VDC
• Formato del modulo: standard
• Peso del prodotto: 0.34kg

Funzioni Modbus supportate

• Lettura bit (01), lettura bit di ingresso (02) e lettura parole (03) come master
• Lettura parole di ingresso (04) come master e slave
• Scrittura di 1 bit o n bit (05) e scrittura di n bit di uscita (0F) come master e slave
• Scrittura di 1 parola o n parole (06) e scrittura di n parole di uscita (10) come master e slave
• Lettura dello stato eccezionale (07) e diagnostica (08) come master e slave
• Identificazione dello slave (11), contatore degli eventi (0B) e connessione degli eventi (0C)

Tolleranza ambientale

• Temperatura di esercizio: 0–60°C
• Temperatura di stoccaggio: -25–70°C
• Umidità relativa: 5–95% senza condensa
• Altitudine di esercizio: fino a 2000m

Segnalazioni locali

• LED RUN: modulo in funzione
• LED ERR: guasto interno o malfunzionamento del modulo
• LED CH0: attività di comunicazione

Guida all'installazione

• Inserire il modulo in formato standard in uno slot libero del rack Modicon Premium.
• Collegare le due coppie intrecciate schermate al connettore SUB-D 25.
• Impostare la velocità di trasmissione tra 1.2 e 19.2 kbit/s in base al bus.
• Mantenere i collegamenti derivati entro 15m e la lunghezza totale del bus entro 1300m.
• Verificare che l'assorbimento di 350mA a 5VDC rientri nel budget di alimentazione del rack.
• Controllare i LED RUN e CH0 dopo aver avviato la comunicazione.

Contenuto della confezione

• 1 x modulo di comunicazione RS485 TSXSCY11601
• 1 x scatola protettiva per imballaggio

Spedizione

• Spediamo con FedEx, UPS e DHL.
• Spediamo gli articoli disponibili a magazzino entro 5 giorni.
• Riceverai i dettagli di tracciamento dopo la spedizione.

FAQ

• D: Quali protocolli supporta il TSXSCY11601?
  R: Supporta Modbus, Uni-Telway e la modalità carattere ASCII/RTU. La porta è RS485 isolata.
• D: Quanti dispositivi posso collegare?
  R: Puoi collegare fino a 32 dispositivi. Gli indirizzi vanno da 0 a 247.
• D: Qual è la lunghezza massima del bus?
  R: Il bus raggiunge 1300m per Uni-Telway, Modbus e la modalità carattere. I collegamenti derivati devono restare entro 15m.
• D: Quale velocità di trasmissione offre il modulo?
  R: Offre una velocità da 1.2 a 19.2 kbit/s. Imposta la velocità in base al bus.
• D: Quale cavo richiede il modulo?
  R: Richiede un cavo con 2 coppie intrecciate schermate. Il collegamento utilizza un connettore SUB-D 25.
• D: Il prodotto è nuovo e disponibile a magazzino?
  R: Sì, il prodotto è nuovo e originale. È disponibile a magazzino e viene spedito entro 5 giorni.
• D: Qual è la politica di reso?
  R: Accettiamo resi entro 30 giorni.
