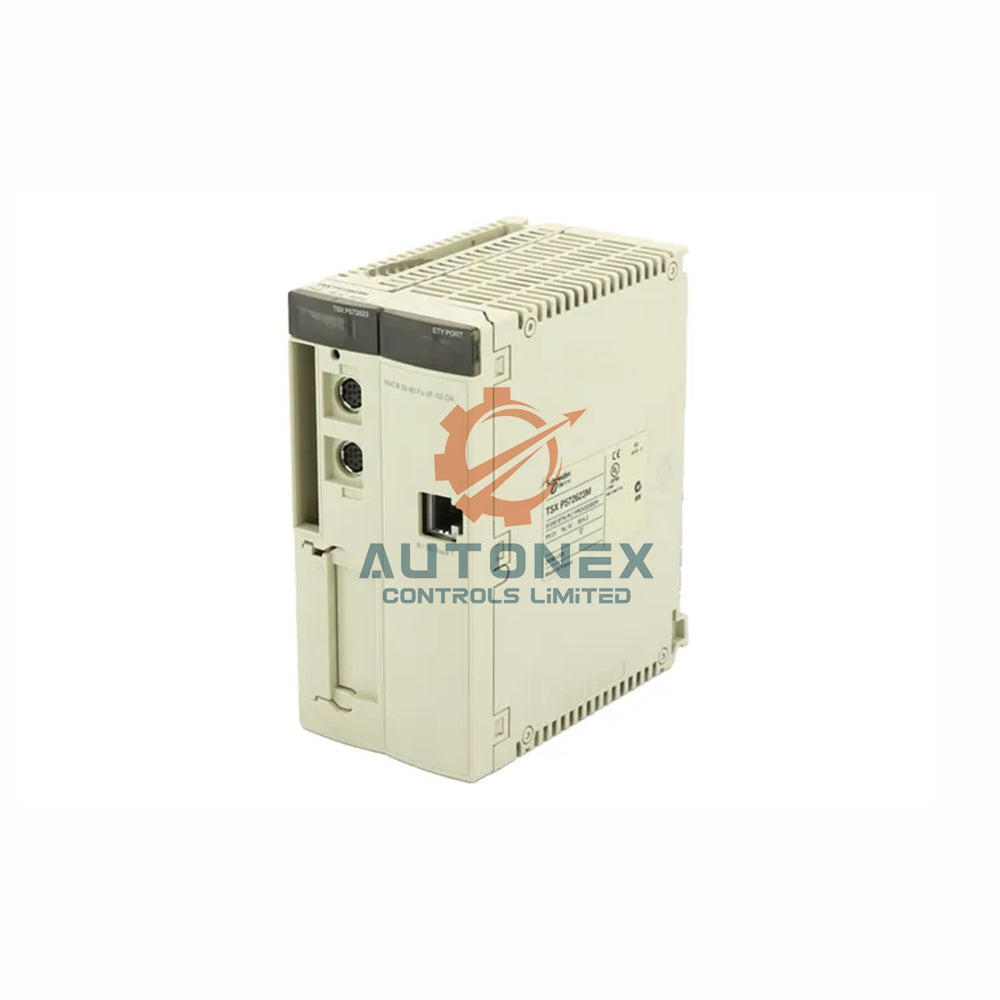

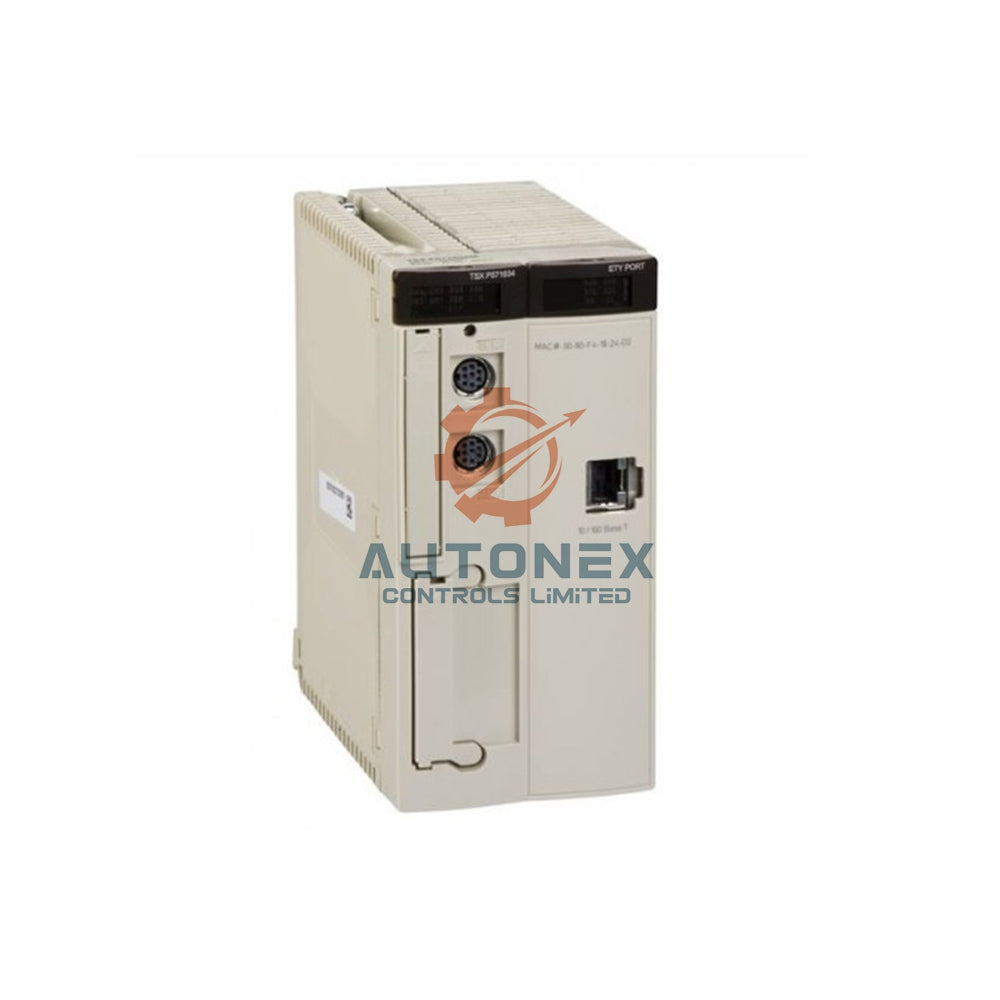

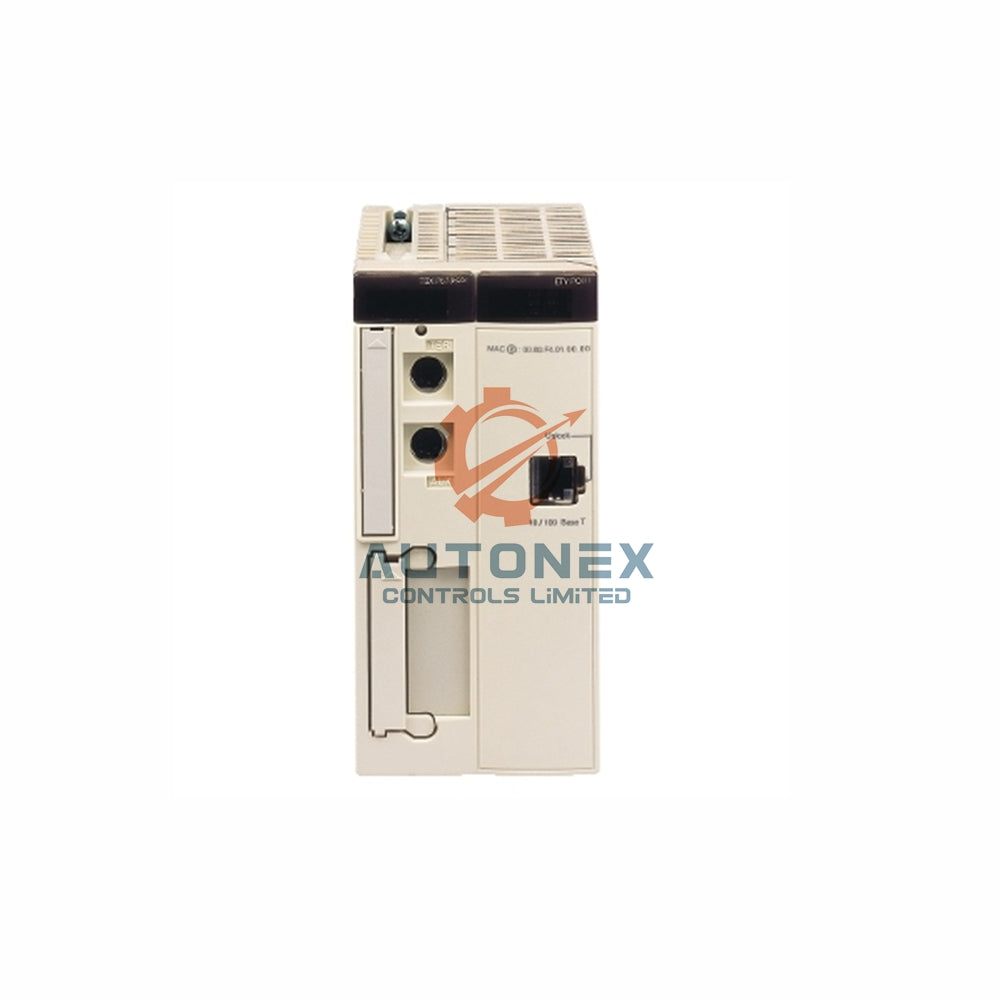

Modulo Processore di Comunicazione TSXP571634M Schneider Electric

Modulo Processore di Comunicazione Schneider Electric TSXP571634M

Specifiche Tecniche Principali

• Marca: Schneider Electric
• Modello: TSXP571634M
• Linea di Prodotto: TSX Micro PLC / Modicon Premium
• Software: Unity Pro
• Capacità I/O Discreti: 512 I/O
• Capacità I/O Analogici: 24 I/O
• Capacità Modulo di Comunicazione: 2 moduli

Comunicazione e Connettività

• Porta Ethernet Integrata: 10BASE-T/100BASE-TX RJ45 TCP/IP
• Collegamento Seriale Integrato: 2x mini-DIN femmina RS485 a 19,2 kbit/s
• Configurazioni Rack Supportate: 2 rack (12 slot) o 4 rack (4/6/8 slot)
• Slot Totali Disponibili: Fino a 32 slot per espansione moduli

Prestazioni di Elaborazione e Memoria

• RAM Interna Base: 96 KB per programma e dati (senza scheda)
• Memoria con Scheda PCMCIA: 224 KB programma + 96 KB RAM dati
• Espansione con Scheda PCMCIA: Aggiunge 256 KB di memoria dati
• Velocità Istruzioni Boolean: 0,19 µs senza scheda, 0,25 µs con scheda
• Velocità di Elaborazione Istruzioni: Fino a 4,76K istruzioni/ms (100% Boolean, senza scheda)
• Struttura Applicativa: 1 Attività Master, 1 Attività Veloce, 32 Attività Evento

Dettagli Fisici ed Elettrici

• Formato Modulo: Modulo standard a doppia larghezza
• Consumo di Corrente: 1650 mA a 5V DC
• Peso Netto: 0,74 kg (1,63 lbs)
• LED di Stato: Multipli LED per RUN, ERR, I/O, attività di rete e diagnostica link

Condizioni Ambientali di Funzionamento

• Temperatura di Funzionamento: 0°C a 60°C (32°F a 140°F)
• Temperatura di Stoccaggio: -25°C a 70°C (-13°F a 158°F)
• Umidità di Funzionamento: 10% a 95% (senza condensa)
• Altitudine di Funzionamento: Fino a 2000 metri (6562 piedi)
• Grado di Protezione: IP20
• Grado di Inquinamento: 2

Domande Frequenti (FAQ)

• D: Quali porte di comunicazione sono presenti sul TSXP571634M?
  R: Il TSXP571634M dispone di una porta Ethernet TCP/IP RJ45 10/100 e due porte seriali RS485 (mini-DIN).
• D: Quanti punti I/O può gestire questo processore?
  R: Supporta fino a 512 punti I/O discreti e 24 punti I/O analogici.
• D: Supporta l'espansione della memoria?
  R: Sì, tramite una scheda PCMCIA che aggiunge 256 KB di memoria dati e aumenta la memoria programma.
• D: Qual è l'intervallo di temperatura di funzionamento?
  R: Funziona in modo affidabile a temperature da 0°C a 60°C (32°F a 140°F).
• D: Quanta corrente assorbe il modulo?
  R: Consuma 1650 mA dalla linea a 5V DC.
• D: Quale software si usa per programmare questo processore?
  R: Si programma con il software Unity Pro di Schneider Electric.
