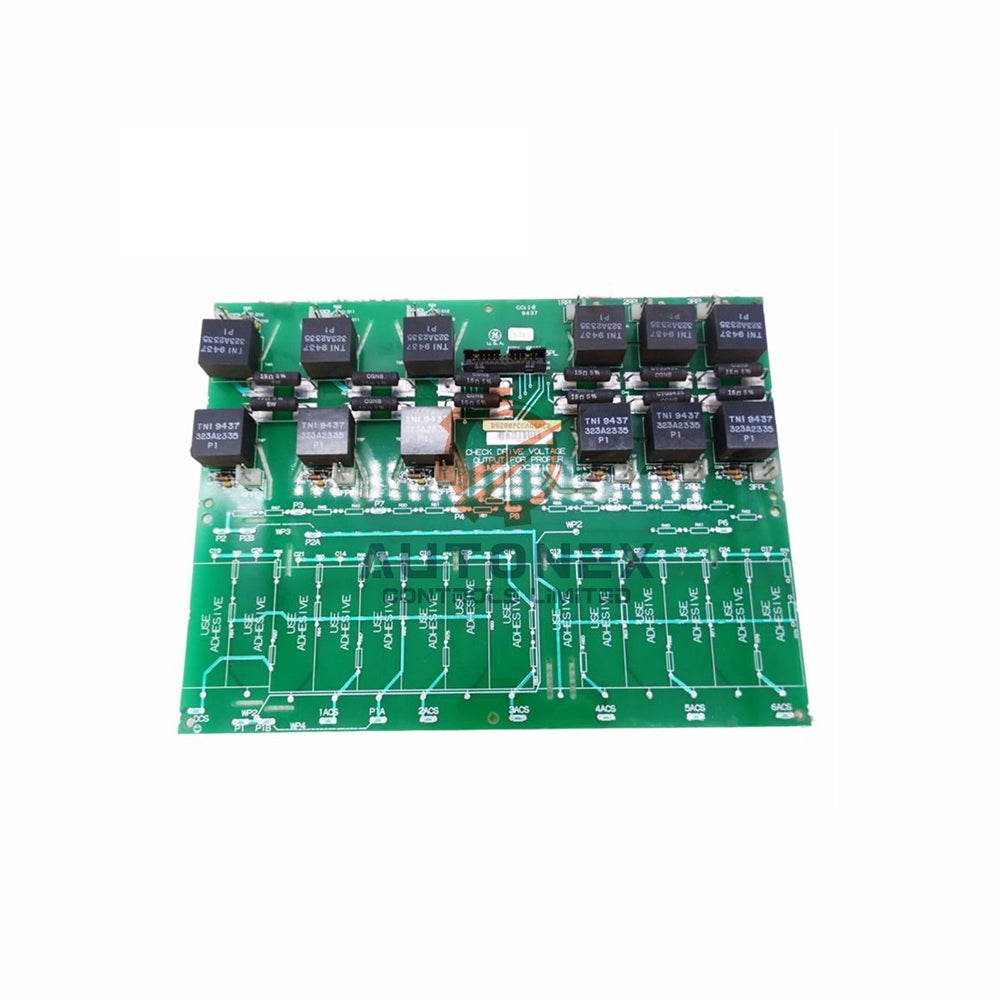

Scheda di collegamento dell'alimentazione GE Mark V DS200PCCAG6ACB

Scheda Power Connect DS200PCCAG6ACB per la serie GE Mark V

Specifiche tecniche principali

• Marchio: General Electric (GE)
• Modello: DS200PCCAG6ACB
• Serie: Mark V
• Categoria: Scheda Power Connect
• Sigla funzionale: PCCA
• Manuale di istruzioni: GEI-100161
• Rivestimento PCB: Rivestimento normale
• Revisioni funzionali: A e C
• Revisione artwork: B
• Gruppo scheda: Gruppo 6
• Intervallo di tensione: da 240 a 700 volt, a seconda del tipo di gruppo
• Conversione di potenza: Opzioni rigenerative e non rigenerative
• Connettori: Dodici connettori a innesto per i segnali del ponte SCR
• Memoria integrata: RAM inclusa
• Paese di produzione: Stati Uniti (USA)

Panoramica funzionale

• La scheda funge da interfaccia tra il drive e il ponte di potenza a raddrizzatori controllati al silicio.
• Trasmette segnali di controllo, comandi e feedback tra i componenti critici del drive.
• Supporta il monitoraggio in tempo reale dei valori di corrente, tensione e temperatura.
• Contribuisce a regolare la potenza in uscita e i livelli di tensione per un funzionamento stabile del drive.
• Si integra con i circuiti di controllo del drive tramite un'interfaccia standardizzata.
• Riduce al minimo la perdita e l'interferenza del segnale in diverse condizioni operative.

Configurazione di gruppo e tensione

• I gruppi 1, 7 e 9 utilizzano la conversione di potenza rigenerativa da 240 a 630 volt.
• I gruppi 2, 8 e 10 utilizzano la conversione di potenza non rigenerativa da 240 a 700 volt.
• I gruppi 1 e 2, 3 e 4, 5 e 6, 7 e 8 e 9 e 10 condividono le stesse specifiche applicative.
• La DS200PCCAG6ACB appartiene al gruppo 6.
• La selezione del gruppo dipende dalla tensione, dalle dimensioni del telaio e dal tipo di conversione di potenza.

Circuiti snubber e potenze nominali

• I controller di potenza bassa e media includono circuiti snubber sulla scheda.
• Questi circuiti sopprimono i picchi transitori di tensione sulle linee CA, sul bus CC e sui driver di gate.
• Proteggono i dispositivi a semiconduttore e i circuiti di controllo da possibili danni.
• I controller di potenza elevata possono omettere alcuni o tutti i circuiti snubber dalla scheda PCCA.
• I progettisti del sistema possono ricollocare tali circuiti in altre parti dell'architettura del drive.
• Questo approccio modulare ottimizza la disposizione, lo spazio e le prestazioni del sistema.

Jumper configurabili

• JP1 e JP2 sono jumper cablati che si collegano ai terminali stab da P3 a P10.
• Il numero del gruppo della scheda e la tensione del sistema determinano i collegamenti corretti ai terminali.
• Questi collegamenti sono fondamentali per una regolazione e un controllo corretti della tensione.
• WP3 e WP4 collegano i terminali stab P2A a P2B e P1A a P1B.
• Questi jumper selezionano se i condensatori snubber condividono lo stesso punto del ponte di potenza del canale di feedback della tensione.
• Il corretto posizionamento dei jumper garantisce un'efficace soppressione dei picchi di tensione e dei disturbi transitori.

Guida all'installazione

• Verificare il numero del gruppo della scheda e la tensione del sistema prima dell'installazione.
• Impostare i jumper JP1 e JP2 in base ai terminali stab richiesti da P3 a P10.
• Configurare i jumper WP3 e WP4 in base ai requisiti dei condensatori snubber e del feedback della tensione.
• Collegare i dodici connettori a innesto al ponte SCR per una corretta trasmissione del segnale.
• Utilizzare il pannello di controllo o un laptop per impostare i parametri nel file di configurazione.
• Gli operatori possono scaricare lo stesso file su più drive oppure modificare una configurazione specifica per ogni drive.
• Confermare tutti i collegamenti prima di alimentare il sistema di azionamento.

Contenuto della confezione

• 1 x Scheda Power Connect DS200PCCAG6ACB
• 1 x Imballaggio protettivo antistatico
• 1 x Etichetta del prodotto e targhetta identificativa

Spedizione e disponibilità

• Teniamo questo prodotto a magazzino per l'elaborazione immediata degli ordini.
• Spediamo gli ordini entro 5 giorni dalla conferma del pagamento.
• Utilizziamo FedEx, UPS e DHL per le consegne internazionali.
• Offriamo resi entro 30 giorni per gli ordini idonei.
• Tutti gli articoli sono nuovi e originali.

FAQ

• D: A cosa serve la DS200PCCAG6ACB?
  R: Collega i circuiti di controllo del drive al ponte di potenza SCR nei sistemi GE Mark V.
• D: A quale gruppo di schede appartiene questa scheda?
  R: Questa scheda appartiene al gruppo 6.
• D: Quale intervallo di tensione supporta questa scheda?
  R: Supporta da 240 a 700 volt, a seconda del gruppo e del tipo di conversione.
• D: Questa scheda include circuiti snubber?
  R: I controller di potenza bassa e media li includono, mentre i progetti di potenza elevata possono ricollocarli o ometterli.
• D: Come si configurano JP1 e JP2?
  R: Collegarli ai terminali stab da P3 a P10 in base al gruppo della scheda e alla tensione del sistema.
• D: Cosa controllano i jumper WP3 e WP4?
  R: Selezionano se i condensatori snubber si collegano allo stesso punto del ponte di potenza del canale di feedback della tensione.
• D: Questo prodotto è nuovo e originale?
  R: Sì, forniamo prodotti nuovi e originali.
• D: In quanto tempo effettuate la spedizione?
  R: Spediamo entro 5 giorni utilizzando FedEx, UPS o DHL.
• D: Accettate i resi?
  R: Sì, offriamo resi entro 30 giorni.
