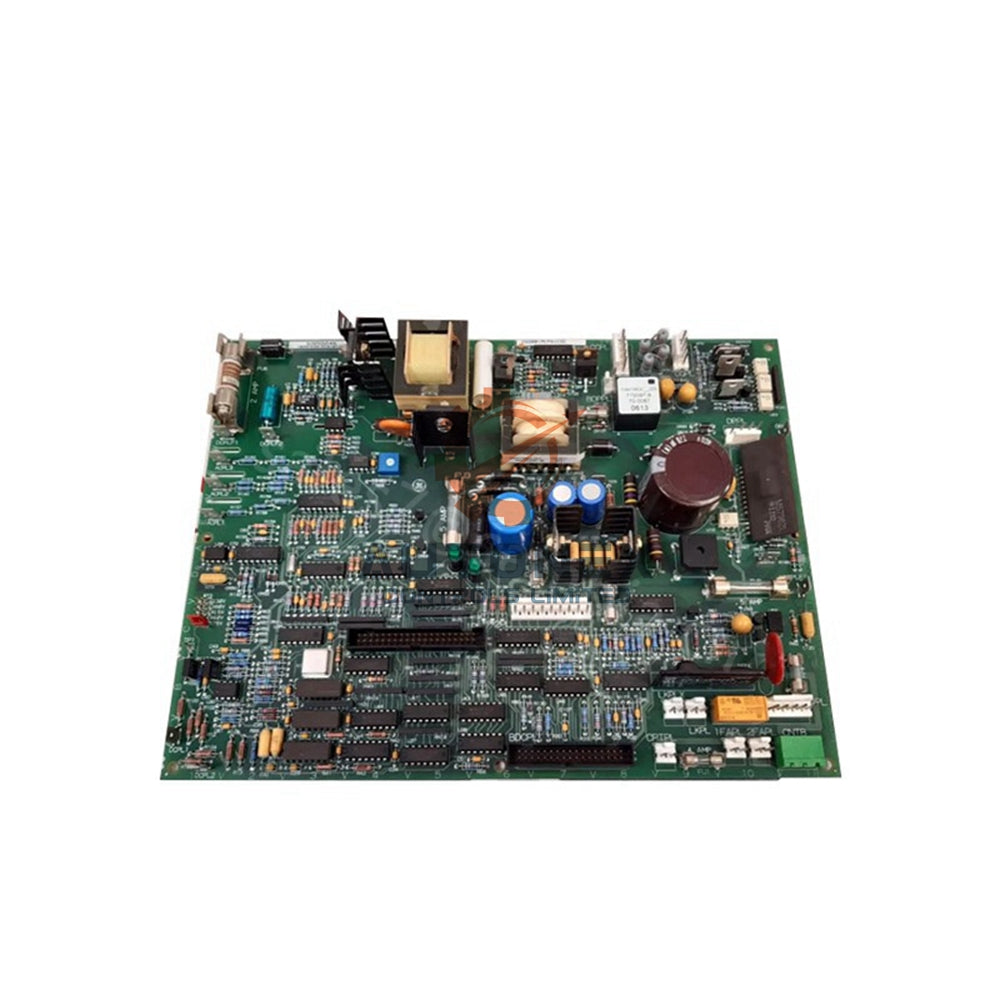

Scheda pannello di protezione della linea GE Mark V DS200LPPAG1AAA

DS200LPPAG1AAA Scheda del pannello di protezione della linea – Serie GE Mark V

Specifiche tecniche

• Marca: General Electric (GE)
• Modello: DS200LPPAG1AAA
• Categoria: Scheda del pannello di protezione della linea
• Serie: Mark V
• Produttore: General Electric
• Manuale di istruzioni: GEI-100178
• Sigla funzionale: LPPA
• Tensione di ingresso del sistema: 200–600 VAC
• Revisione del gruppo: G1
• Tensione di ingresso: 230–600 VAC
• Numero di canali di ingresso: 12
• Uscite: 125 V DC
• Tensione di alimentazione: 28 V DC
• Tipo di montaggio: Montaggio su chassis
• Tecnologia: Montaggio superficiale
• Temperatura di esercizio: da 40°C a 85°C
• Dimensioni: 33.0 cm × 17.8 cm
• Paese di origine: Stati Uniti

Componenti principali e funzioni di protezione

• Interruttori automatici: Questi dispositivi scattano automaticamente in caso di dispersioni verso terra, cortocircuiti o sovracorrenti.
• Dispositivi di protezione contro le sovratensioni (SPD): Deviano verso terra le sovratensioni causate da manovre di commutazione o fulmini.
• Protezione da sovracorrente: Interruttori automatici e fusibili bloccano il flusso di corrente eccessivo per prevenire il rischio d'incendio e il surriscaldamento.
• Protezione contro le dispersioni verso terra: GFPR e GFCI rilevano le correnti di dispersione e interrompono il circuito per prevenire le scosse elettriche.
• Sistemi di monitoraggio e controllo: Forniscono dati sullo stato in tempo reale e consentono il monitoraggio da remoto.
• Interruttori di sezionamento e isolamento: Gli operatori li usano per isolare sezioni del sistema e svolgere in sicurezza le operazioni di diagnostica e manutenzione.
• Indicatori di stato e allarmi: Avvisano gli operatori in caso di guasti o condizioni anomale nell'impianto elettrico.

Disposizione hardware e funzioni dei ponticelli

• La scheda include sette ponticelli (JP1–JP7) e due morsettiere con tre terminali ciascuna.
• JP1, JP2 e JP3 gestiscono l'indicazione di fusibile bruciato del MOV o del filtro di linea CA.
• JP4 e JP7 gestiscono il rilevamento della corrente analogica di massa sul lato CA o CC.
• JP5 applica la tensione al ponte con resistenza di messa a terra.
• JP6 controlla il filtro delle ondulazioni dell'SCR.
• La scheda include anche punti di test per le verifiche diagnostiche.
• Installare la scheda sui distanziali di un altro componente dell'azionamento; i cavi di segnale provengono da tale componente.

Diagnostica e interfaccia di controllo

• Accedere allo strumento diagnostico integrato tramite il menu del pannello di controllo per generare un rapporto sullo stato.
• Visualizzare il rapporto sul display del pannello di controllo oppure scaricarlo su un laptop per confrontare i risultati prima e dopo le riparazioni.
• Usare l'interfaccia a menu per caricare e scaricare file tramite un collegamento con cavo seriale.
• Modificare i parametri di configurazione dell'azionamento per definirne il comportamento operativo.
• Usare i pulsanti del tastierino per avviare, arrestare, accelerare o rallentare direttamente l'azionamento, senza modificare i parametri.

Guida all'installazione

• Prima dell'installazione, verificare che la tensione di ingresso del sistema rientri nell'intervallo 200–600 VAC.
• Montare la scheda DS200LPPAG1AAA sui distanziali previsti sul componente dell'azionamento.
• Collegare i cavi di segnale dal componente di origine alle morsettiere della scheda.
• Verificare che le impostazioni dei ponticelli (JP1–JP7) corrispondano ai requisiti dell'applicazione consultando il manuale GEI-100178.
• Controllare tutti i collegamenti e i punti di test prima di alimentare il sistema.
• Dopo l'installazione, eseguire lo strumento diagnostico per verificare lo stato e il funzionamento della scheda.

Contenuto della confezione

• 1 × Scheda del pannello di protezione della linea DS200LPPAG1AAA
• 1 × Sacchetto protettivo antistatico
• 1 × Imballaggio protettivo in schiuma
• 1 × Scatola di cartone per la spedizione

Spedizione e assistenza

• Spediamo in tutto il mondo tramite FedEx, UPS e DHL.
• Spediamo gli ordini entro 5 giorni lavorativi dalla conferma del pagamento.
• Accettiamo resi entro 30 giorni dalla consegna, secondo la nostra politica sui resi.
• Tutte le unità sono nuove e originali.
• Il prodotto è disponibile a magazzino per l'ordine immediato.

Domande frequenti

• D: Qual è l'intervallo della tensione di ingresso della DS200LPPAG1AAA?
  R: La scheda funziona con una tensione di ingresso del sistema di 200–600 VAC, con un intervallo di ingresso specificato di 230–600 VAC.
• D: Quanti canali di ingresso supporta questa scheda?
  R: Fornisce 12 canali di ingresso per l'elaborazione dei segnali.
• D: Qual è l'intervallo della temperatura di esercizio?
  R: La scheda funziona in modo affidabile da 40°C a 85°C.
• D: Quale tensione di uscita fornisce la scheda?
  R: L'uscita è nominalmente di 125 V DC, con una tensione di alimentazione di 28 V DC.
• D: Come si diagnostica una scheda guasta?
  R: Usare il menu diagnostico del pannello di controllo per generare un rapporto sullo stato e confrontare i risultati prima e dopo le riparazioni.
• D: La DS200LPPAG1AAA è disponibile a magazzino?
  R: Sì, questo articolo è disponibile a magazzino e pronto per la spedizione.
• D: Quanto tempo richiede la spedizione?
  R: Spediamo entro 5 giorni lavorativi tramite FedEx, UPS o DHL.
• D: Qual è la politica sui resi?
  R: Accettiamo resi entro 30 giorni dalla consegna.
