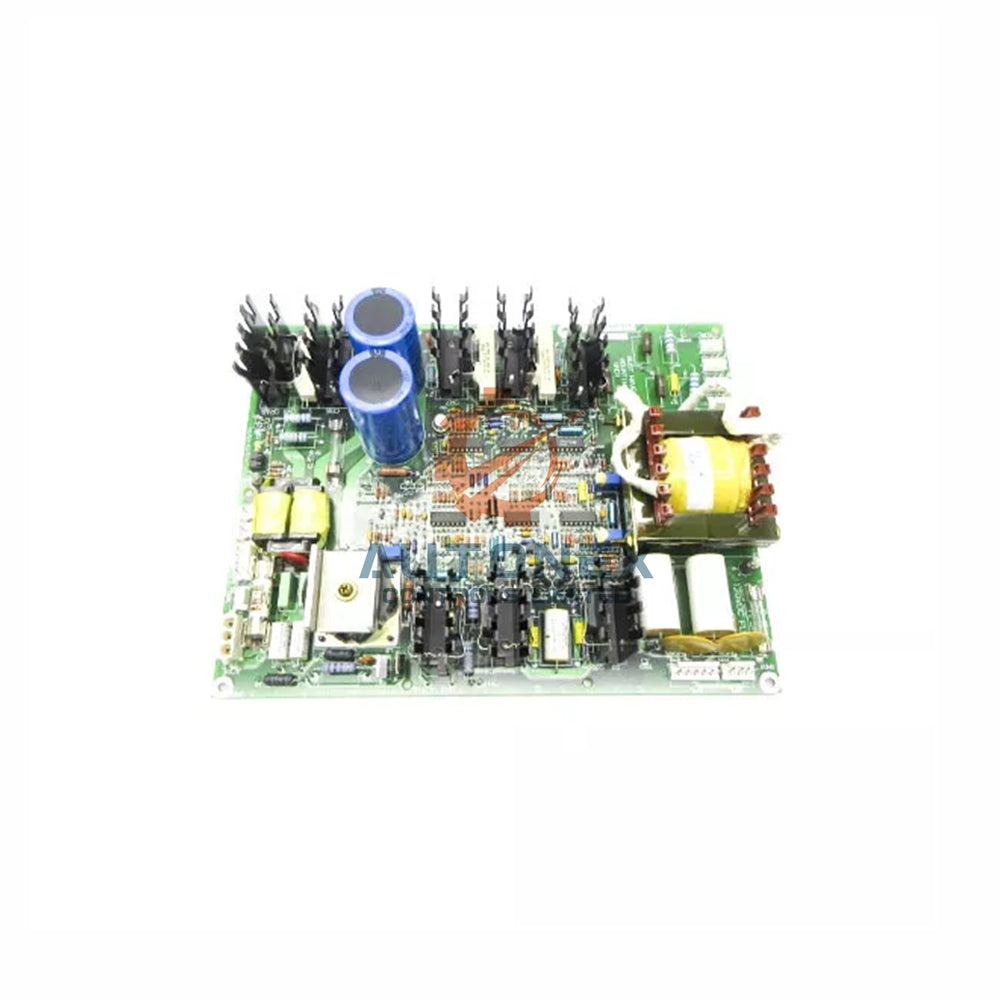

Alimentatore del driver del gate GE Mark V DS200GDPAG1AGD

Scheda di alimentazione del driver di gate DS200GDPAG1AGD per GE Mark V

Specifiche tecniche principali

• Marca: General Electric (GE)
• Modello: DS200GDPAG1AGD
• Serie: Mark V
• Categoria: Scheda di alimentazione del driver di gate
• Acronimo funzionale: GDPA
• Manuale di istruzioni: GEI-100287
• Rivestimento PCB: Rivestimento normale
• Revisione funzionale: A
• Potenza di uscita: da 600 a 700 W
• Intervallo di ingresso CA: da 80 a 132 VAC
• Intervallo di ingresso CC: da 105 a 140 VDC
• Alimentazione interna: 120 VDC
• Trasformatore di uscita: 50 VAC
• Frequenza dell'inverter: 27 kHz
• Indicatori: quattro LED integrati e due indicatori al neon
• Isolamento: tutti gli ingressi sono isolati

Panoramica funzionale

• La scheda converte l'alimentazione in ingresso CA e CC in tensioni di alimentazione interne stabili.
• Include un raddrizzatore d'ingresso e un filtro per garantire un'erogazione pulita dell'alimentazione.
• Un regolatore controlla i livelli di tensione per assicurare un funzionamento costante della scheda.
• Un inverter da 27 kHz completa la principale fase di conversione dell'alimentazione.
• Fornisce un'alimentazione da 120 VDC per i circuiti interni.
• Offre inoltre un trasformatore di uscita da 50 VAC e un'alimentazione di controllo.
• Tutti gli ingressi rimangono isolati per prevenire interruzioni e picchi di tensione.

Circuiti integrati

• Il circuito di sovracorrente dell'inverter protegge lo stadio dell'inverter dalla corrente eccessiva.
• Il circuito di sovracorrente del regolatore protegge il regolatore dai guasti di corrente.
• Il circuito di sovratensione del bus P80 monitora la tensione del bus per mantenerla a livelli sicuri.
• Il circuito di sottotensione della tensione di controllo rileva le condizioni di bassa tensione di controllo.
• Il circuito del segnale di funzionamento CVOK conferma lo stato di funzionamento normale.
• Questi circuiti hanno nomi basati sulle loro specifiche funzioni di protezione.
• La scheda non dispone di un pulsante RESET, pertanto gli utenti devono monitorare attentamente la diagnostica.
• I punti di test diagnostici corrispondono alla tensione nominale della scheda, come descritto nel manuale.

Diagnostica dello stato

• Quattro LED integrati mostrano a colpo d'occhio le principali condizioni operative.
• Due indicatori al neon forniscono ulteriori informazioni sullo stato della scheda.
• Questi indicatori aiutano gli utenti a confermare il normale funzionamento della scheda.
• I punti di test diagnostici consentono controlli dettagliati di tensione e segnale.
• Gli utenti devono controllare tutti gli indicatori durante l'installazione e la manutenzione.

Guida all'installazione

• Prima di iniziare i lavori, consultare i parametri di installazione e stoccaggio del produttore.
• Seguire il manuale della serie e la scheda tecnica per le istruzioni dettagliate sul cablaggio.
• Verificare che l'ingresso CA rimanga tra 80 e 132 VAC.
• Verificare che l'ingresso CC rimanga tra 105 e 140 VDC.
• Utilizzare la scheda con azionamenti ed eccitatori GE compatibili.
• Controllare che tutti gli ingressi isolati siano collegati in modo sicuro e corretto.
• Monitorare i LED e gli indicatori al neon dopo l'accensione.

Contenuto della confezione

• 1 x DS200GDPAG1AGD Scheda di alimentazione del driver di gate
• 1 x Imballaggio protettivo antistatico
• 1 x Etichetta del prodotto e targhetta identificativa

Spedizione e disponibilità

• Disponiamo di questo prodotto in magazzino per l'elaborazione immediata degli ordini.
• Spediamo gli ordini entro 5 giorni dalla conferma del pagamento.
• Utilizziamo FedEx, UPS e DHL per le consegne internazionali.
• Offriamo resi entro 30 giorni per gli ordini idonei.
• Tutti gli articoli sono nuovi e originali.

FAQ

• D: A cosa serve il DS200GDPAG1AGD?
  R: Fornisce alimentazione ad alta frequenza ai circuiti dei driver di gate nei sistemi GE Mark V.
• D: Qual è la potenza di uscita di questa scheda?
  R: Eroga da 600 a 700 W.
• D: Quale intervallo di ingresso CA accetta?
  R: Accetta da 80 a 132 VAC.
• D: Quale intervallo di ingresso CC accetta?
  R: Accetta da 105 a 140 VDC.
• D: Quale frequenza dell'inverter utilizza la scheda?
  R: Utilizza un inverter da 27 kHz.
• D: Questa scheda dispone di un pulsante RESET?
  R: No, non dispone di un pulsante RESET, pertanto gli utenti devono monitorare attentamente la diagnostica.
• D: Quali indicatori offre la scheda?
  R: Offre quattro LED integrati e due indicatori al neon.
• D: Questo prodotto è nuovo e originale?
  R: Sì, forniamo prodotti nuovi e originali.
• D: Quanto è rapida la spedizione?
  R: Spediamo entro 5 giorni tramite FedEx, UPS o DHL.
• D: Accettate i resi?
  R: Sì, offriamo resi entro 30 giorni.
