ATV71HD15N4Z Altivar 71 Drive | Uscita 33A Schneider

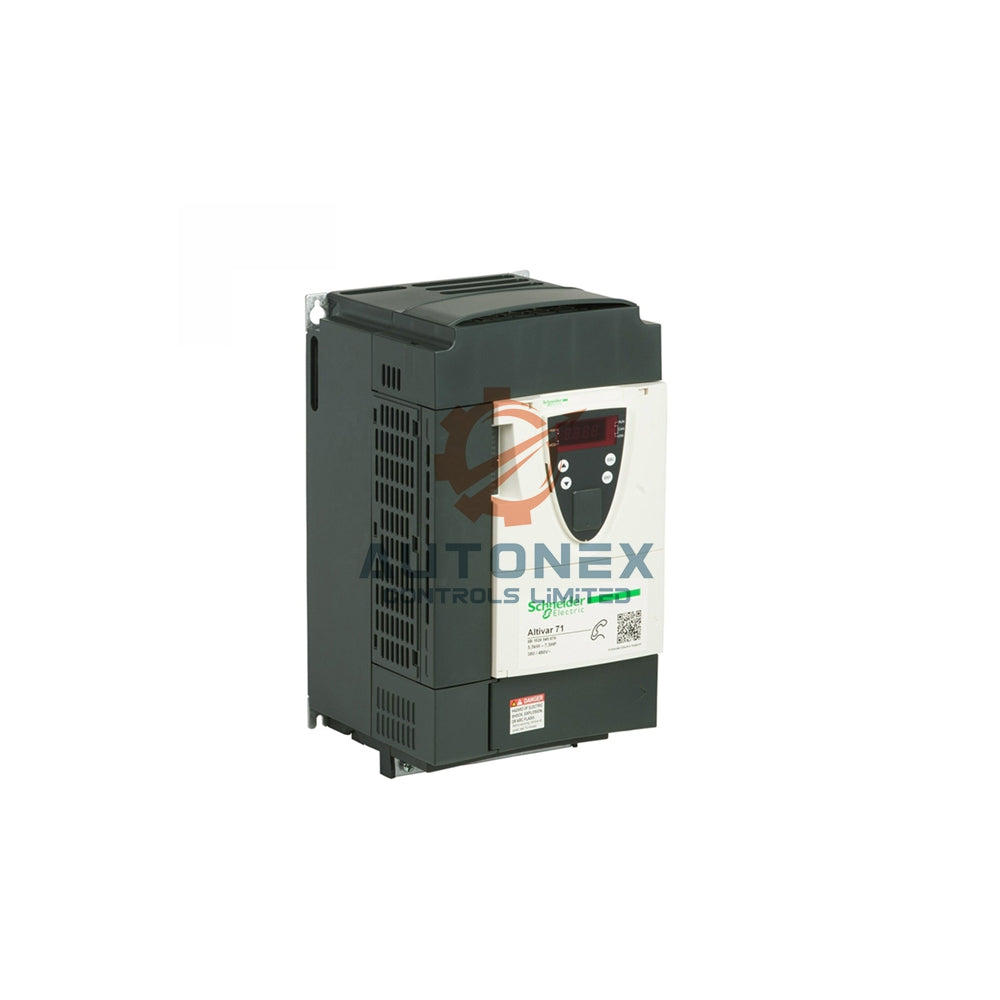

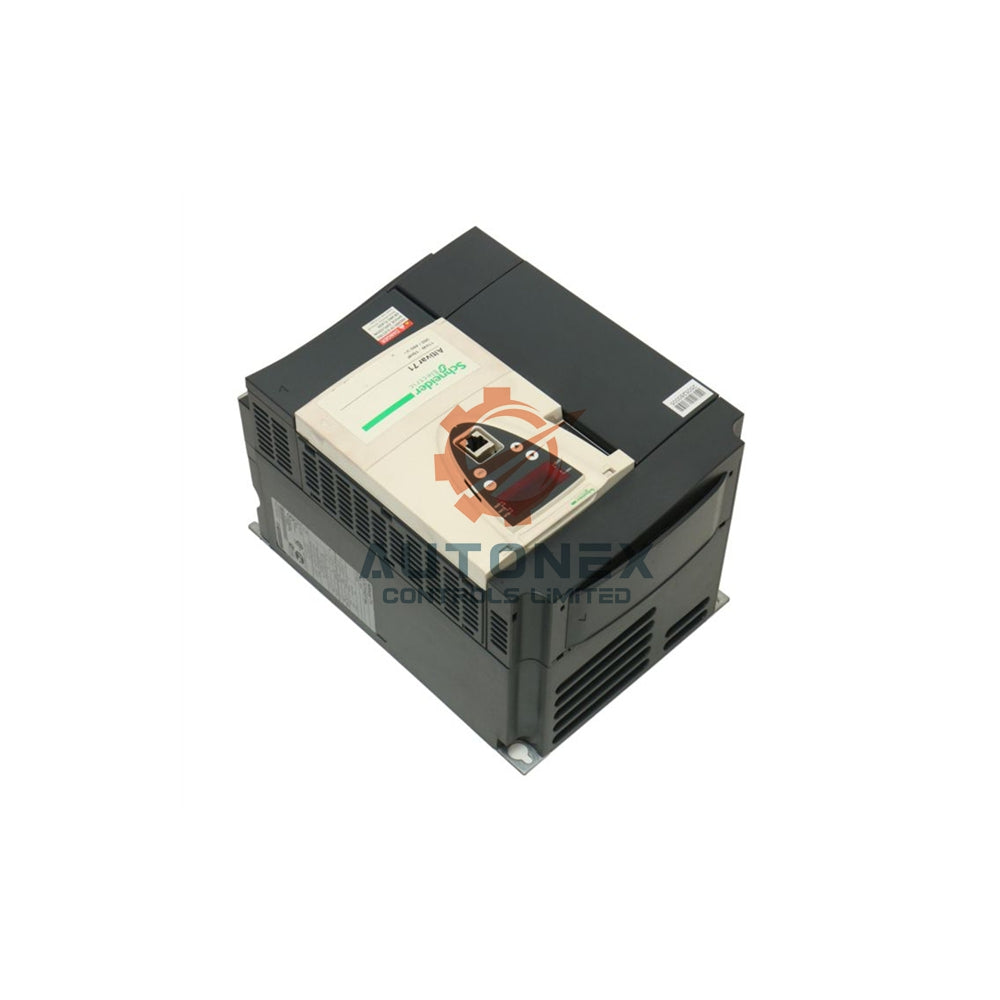

Schneider Electric Altivar 71 Inverter a velocità variabile: ATV71HD15N4Z

Specifiche tecniche principali

• Marca: Schneider Electric
• Modello: ATV71HD15N4Z
• Tipo di prodotto: Inverter a velocità variabile
• Potenza motore nominale: 15 kW (20 CV)
• Corrente in uscita: 33 A a 4 kHz (380V)
• Tensione di ingresso: 380-480 V AC, 3 fasi
• Intervallo di frequenza in uscita: 0,1 a 599 Hz
• Frequenza di commutazione: Regolabile da 1 a 16 kHz
• Potenza apparente: 31,6 kVA a 380V
• Filtro EMC: Integrato per conformità elettromagnetica
• Metodo di raffreddamento: Raffreddato a ventola con dissipatore di calore
• Display: Senza terminale grafico (indicatori LED base)

Prestazioni e funzioni di controllo

• Il drive offre una ampia risposta in frequenza da 0,1 a 599 Hz
• La precisione della velocità raggiunge ±0,01% in modalità ad anello chiuso con encoder
• Il controllo della coppia offre una precisione di ±5% con feedback encoder
• Corrente transitoria massima di 54,5 A per 2 secondi
• Capacità di sovraccoppia transitoria 220% per 2 secondi
• Molteplici profili di controllo: V/f, Vettore senza sensore, Vettore di flusso con sensore
• Regolatore PI regolabile per una precisa regolazione di velocità e coppia
• Supporta sia motori asincroni che sincroni

Specifiche ambientali

• Temperatura di esercizio: -10°C a +50°C senza derating
• Temperatura di stoccaggio: -25°C a +70°C
• Altitudine operativa: Fino a 1000 metri senza derating
• Intervallo di umidità: 5% a 95% senza condensa
• Resistenza alle vibrazioni: 1 gn (13-200 Hz) secondo IEC 60068-2-6
• Resistenza agli urti: 15 gn per 11 ms secondo IEC 60068-2-27
• Protezione IP: Standard IP20, opzioni per IP21, IP41, IP54
• Livello di rumore: Circa 60,2 dB durante il funzionamento

Compatibilità elettromagnetica

• Filtro EMC integrato garantisce una riduzione delle interferenze elettromagnetiche
• Immunità di livello 3 a sovratensioni (1.2/50 µs - 8/20 µs) secondo IEC 61000-4-5
• Protezione di livello 3 contro disturbi a radiofrequenza
• Immunità di livello 4 a transitori elettrici veloci/scariche
• Protezione da scariche elettrostatiche secondo la norma IEC 61000-4-2
• Resistenza dielettrica: 3535 V DC verso terra, 5092 V DC controllo verso potenza
• Conforme alla norma IEC 61800-3 per ambienti industriali

Domande frequenti

• Questo drive è nuovo e autentico?
  Sì, ogni ATV71HD15N4Z è 100% nuovo e originale di Schneider Electric.
• Qual è la potenza nominale?
  Questo drive fornisce 15 kW (20 HP) di potenza di controllo motore.
• Include uno schermo di visualizzazione?
  Questa variante non include un terminale grafico ma ha indicatori LED.
• Quali protocolli di comunicazione sono supportati?
  Supporto integrato per Modbus e CANopen, con schede opzionali disponibili.
• Il filtro EMC è incluso?
  Sì, questo modello dispone di un filtro EMC integrato come dotazione standard.
• Qual è la corrente massima in uscita?
  Il drive eroga fino a 33 A a 380V o 27 A a 460V.
• Può controllare motori sincroni?
  Sì, supporta sia il controllo di motori asincroni che sincroni.
• Qual è l'intervallo di frequenza di commutazione?
  Regolabile da 1 a 16 kHz con adeguato derating.
• Qual è la lunghezza supportata dei cavi del motore?
  Massimo 50 metri schermati o 100 metri non schermati.
