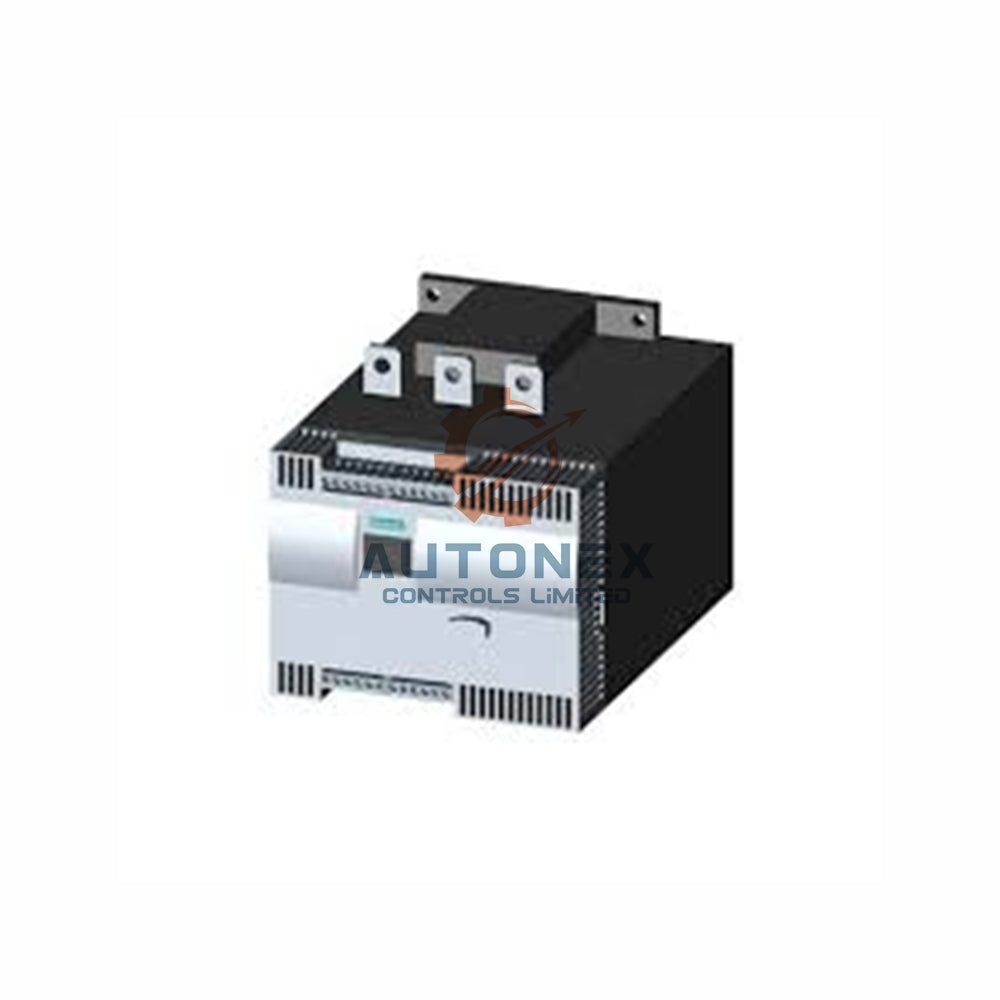

3RW4455-6BC44 Avviatore statico Siemens SIRIUS 693A 400V

Avviatore statico SIRIUS 3RW4454-6BC44 – Controllo motori con funzionalità avanzate

Specifiche tecniche principali

• Marca e modello: Siemens SIRIUS 3RW4454-6BC44 – avviatore statico con funzionalità avanzate per motori trifase.
• Corrente operativa nominale: 615 A a 40 °C (standard); 1065 A a 40 °C (inside-delta).
• Potenza motore: 355 kW a 400 V (standard); 630 kW a 400 V (inside-delta).
• Intervallo di tensione operativa: 200–460 V AC, con tolleranza -15% / +10% per i circuiti standard e inside-delta.
• Tensione di alimentazione del circuito di comando: 230 V AC, 50/60 Hz, con tolleranza -15% / +10%.
• Corrente motore regolabile: minimo 123 A per la protezione da sovraccarico.
• Capacità di sovraccarico continuo: 115% della corrente nominale a 40 °C.
• Perdita di potenza: generalmente 186 W durante il funzionamento alla corrente nominale.

Caratteristiche ambientali e meccaniche

• Temperatura ambiente: funzionamento fino a 60 °C; la corrente si riduce a 551 A a 50 °C e a 489 A a 60 °C.
• Grado di protezione: IP00 – adatto per l'installazione in quadro.
• Dimensioni (L x A x P): 510 mm x 640 mm x 290 mm.
• Montaggio: fissaggio a vite, montaggio verticale ruotabile di ±90°, inclinabile di ±22,5° in avanti/indietro.
• Distanze di rispetto: 100 mm verso l'alto, 5 mm lateralmente, 75 mm verso il basso.
• Lunghezza massima dei cavi: 500 m per i collegamenti del circuito principale.

Collegamenti elettrici e morsetti

• Collegamento del circuito principale: terminazione su sbarra per capicorda per cavi DIN (50–240 mm² flessibili, 70–240 mm² a trefoli).
• Circuito ausiliario: morsetti a vite, conduttore rigido 2x (0,5–2,5 mm²), conduttore flessibile con capocorda 2x (0,5–1,5 mm²).
• Calibri AWG: contatti principali 2/0–500 kcmil; contatti ausiliari 2x (20–14).
• Contatti ausiliari: 3 NO + 1 di commutazione; 0 NC.
• Funzioni integrate: protezione da sovraccarico del motore, valutazione del resistore termico, reset esterno, limitazione della corrente regolabile e supporto per il circuito inside-delta.

Funzioni di protezione e diagnostica

• Protezione integrata del dispositivo: sì – include il monitoraggio dei tiristori e protezioni intrinseche.
• Protezione da sovraccarico del motore: regolabile in base alla FLA del motore, con memoria termica.
• Visualizzazione dei guasti: indicatore visivo per una diagnostica rapida.
• Contattore di bypass: integrato per ridurre la dissipazione di calore dopo l'avviamento.
• Compatibilità inside-delta: ottimizzato per applicazioni ad alta potenza, riduce lo stress sulla corrente di linea.

Linee guida per l'installazione e il montaggio

• Montare verticalmente con fissaggio a vite; rispettare le distanze specificate per garantire un corretto flusso d'aria.
• Installare ad altitudini fino a 5000 m sul livello del mare; nessuna riduzione delle prestazioni al di sotto dei 1000 m.
• Utilizzare sbarre flessibili in rame o cavi a trefoli per i collegamenti principali; serrare i morsetti secondo le specifiche Siemens.
• Assicurarsi che la tensione di alimentazione del circuito di comando sia stabile a 230 V AC, 50/60 Hz, entro i limiti di tolleranza.
• Mantenere la lunghezza dei cavi entro 500 m per evitare cadute di tensione e problemi di comunicazione.

Contenuto della confezione (accessori standard)

• Unità di avviamento statico 3RW4454-6BC44 con tiristori integrati e contattore di bypass.
• Viti e componenti di fissaggio per l'installazione nel quadro.
• Guida rapida stampata (multilingue).
• Etichette dei morsetti e strisce di marcatura dei contatti ausiliari.
• Non sono richiesti moduli aggiuntivi o contattori di bypass esterni.

Spedizione e logistica

• Corrieri: spediamo tramite FedEx, UPS o DHL – tracciamento fornito.
• Tempi di spedizione: tutti gli ordini lasciano il nostro magazzino entro 5 giorni lavorativi.
• Imballaggio: cartone di qualità industriale con materiali antistatici e antiurto.

Domande frequenti (FAQ)

• Questa unità è nuova e originale? Sì – forniamo avviatori statici Siemens SIRIUS 3RW4454-6BC44 nuovi e originali al 100%, direttamente dalle scorte di fabbrica.
• Avete questo modello disponibile? Sì, manteniamo regolarmente a magazzino il modello 3RW4454-6BC44 per la spedizione immediata.
• Qual è il tempo di consegna tipico? Spediamo entro 5 giorni lavorativi dalla conferma dell'ordine tramite DHL, FedEx o UPS.
• Posso restituire il prodotto se non è adatto alla mia applicazione? Sì – accettiamo resi entro 30 giorni dalla consegna, a condizione che l'unità non sia stata utilizzata e si trovi nella confezione originale.
• Qual è il carico minimo richiesto? L'avviatore statico richiede almeno l'8% della corrente nominale del motore per funzionare correttamente.
• Supporta il collegamento inside-delta per motori da 630 kW? Certamente – il modello 3RW4454-6BC44 eroga 1065 A a 40 °C in modalità inside-delta, supportando 630 kW a 400 V.
