330702-00-30-50-02-00 Sonda di prossimità 3300 XL Bently Nevada

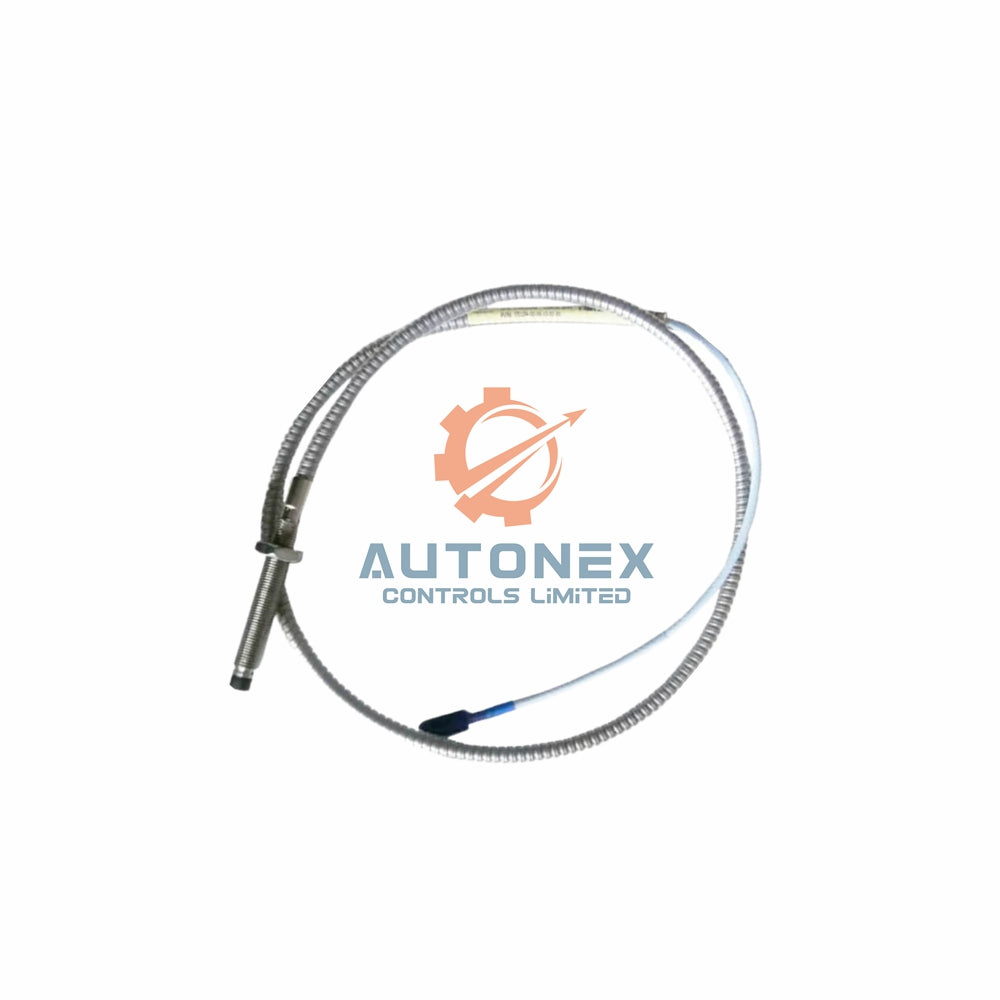

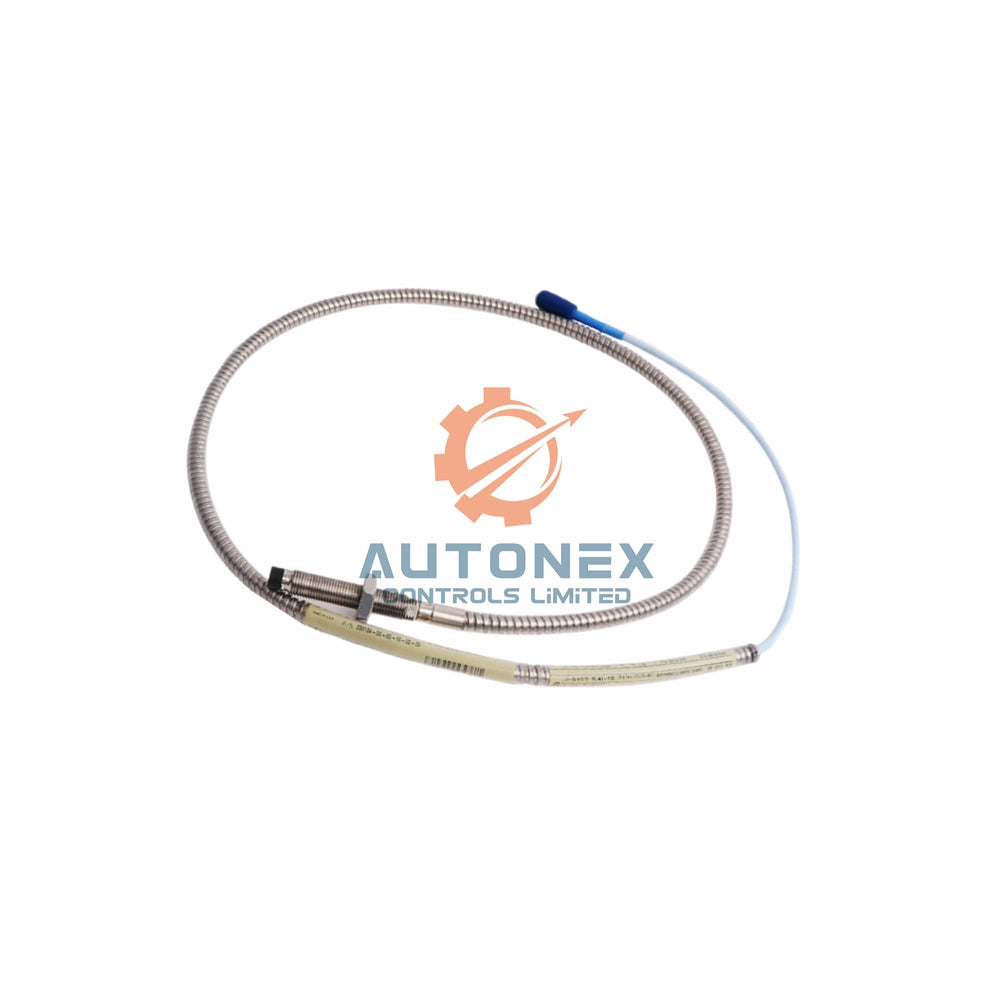

Sonda di prossimità Bently Nevada 330702-00-30-50-02-00 3300 XL da 11 mm

Specifiche tecniche

• Produttore: Bently Nevada (prodotto negli Stati Uniti).
• Numero di modello: 330702-00-30-50-02-00 (serie 3300 XL).
• Tipo di sonda: sonda di prossimità 3300 XL da 11 mm con armatura.
• Lunghezza non filettata: 0,0 pollici (opzione 00).
• Lunghezza complessiva del corpo: 3,0 pollici (opzione 30).
• Lunghezza totale: 5,0 metri (16,4 piedi, opzione 50).
• Tipo di connettore: coassiale miniaturizzato ClickLoc con cavo standard (opzione 02).
• Materiale della punta della sonda: solfuro di polifenilene (PPS).
• Materiale del corpo della sonda: acciaio inossidabile AISI 304 (SST).
• Specifiche del cavo: cavo triassiale isolato in FEP da 75 Ω.
• Temperatura di esercizio: da -51°C a +177°C (da -60°F a +351°F).
• Temperatura di stoccaggio: da -51°C a +177°C.
• Tenuta alla pressione: design con O-ring in Viton (non sottoposto a prova di pressione).
• Resistenza CC (RPROBE): 7,2 ± 0,8 ohm (lunghezza 5,0 m).
• Innesto massimo della filettatura: 0,750 pollici per filettatura 1/2-20.
• Coppia consigliata del corpo: 15,0 N•m (133 in•lb).
• Coppia massima del corpo: 45,2 N•m (400 in•lb).
• Coppia del connettore: serraggio manuale (massimo 0,565 N•m / 5 in•lb).
• Raggio minimo di curvatura: 25,4 mm (1,0 pollice).
• Peso di spedizione: 0,17 Kg.

Effetti del campo magnetico (sistema da 5 metri)

• Con distanza di 0,5 mm (20 mil): sensore Proximitor 0,006, sonda 0,001, cavo di estensione 0,001 (mil pp/gauss).
• Con distanza di 2,5 mm (100 mil): sensore Proximitor 0,033, sonda 0,009, cavo di estensione 0,005.
• Con distanza di 4,6 mm (180 mil): sensore Proximitor 0,033, sonda 0,027, cavo di estensione 0,007.
• Condizione di prova: campo magnetico a 60 Hz fino a 300 Gauss.

Classificazione della temperatura (solo sonda)

• EPL Ga e Gc: T1 (da -55°C a +232°C), T2 (da -55°C a +177°C), T3 (da -55°C a +120°C), T4 (da -55°C a +80°C), T5 (da -55°C a +40°C).
• EPL Dc: T280°C (da -55°C a +232°C), T225°C (da -55°C a +177°C), T170°C (da -55°C a +120°C), T130°C (da -55°C a +80°C), T105°C (da -55°C a +100°C), T90°C (da -55°C a +40°C).

Linee guida per l'installazione e la manipolazione

• Applicare la coppia consigliata di 15,0 N•m al corpo della sonda 1/2-20 UNF.
• Non superare mai la coppia nominale massima di 45,2 N•m.
• Serrare il connettore solo manualmente; massimo 0,565 N•m.
• Mantenere il raggio di curvatura del cavo ad almeno 25,4 mm per evitare danni.
• Evitare il funzionamento a temperature inferiori a -34°C (30°F) per proteggere la tenuta alla pressione.
• Conservare la sonda nell'intervallo di temperatura da -51°C a +177°C.
• Utilizzare questa sonda da 5 metri esclusivamente con il sensore Proximitor da 5 metri.

Contenuto della confezione

• 1 x 330702-00-30-50-02-00 sonda di prossimità 3300 XL da 11 mm.
• Cavo triassiale integrato da 5,0 metri, isolato in FEP.
• Connettore coassiale miniaturizzato ClickLoc (cavo standard).

Domande frequenti

• D: La sonda è nuova e originale?
  R: Sì, forniamo sonde Bently Nevada nuove e originali al 100%.
• D: Quali sono i tempi di spedizione?
  R: Spediamo tutti gli ordini entro 5 giorni lavorativi dal pagamento.
• D: Quali corrieri utilizzate per la consegna?
  R: Spediamo tramite FedEx, UPS o DHL con tracciamento completo.
• D: Posso restituire questa sonda se non è adatta alla mia applicazione?
  R: Sì, accettiamo resi entro 30 giorni dalla consegna.
• D: Qual è la lunghezza totale del cavo di questo modello?
  R: La lunghezza totale è di 5,0 metri (16,4 piedi), come previsto dall'opzione 50.
• D: Questa sonda viene sottoposta a prova di pressione prima della spedizione?
  R: Le sonde standard non vengono sottoposte a prova di pressione; contattate il nostro reparto di progettazione personalizzata per richiedere il test.
• D: Quale tipo di filettatura utilizza questa sonda?
  R: Utilizza una filettatura 1/2-20 UNF con un innesto massimo di 0,750 pollici.
• D: Perché questa sonda da 5 metri richiede un Proximitor specifico?
  R: Le sonde da cinque metri sono progettate esclusivamente per l'uso con il sensore Proximitor da cinque metri.
