Sonde di prossimità Bently Nevada 3300 XL

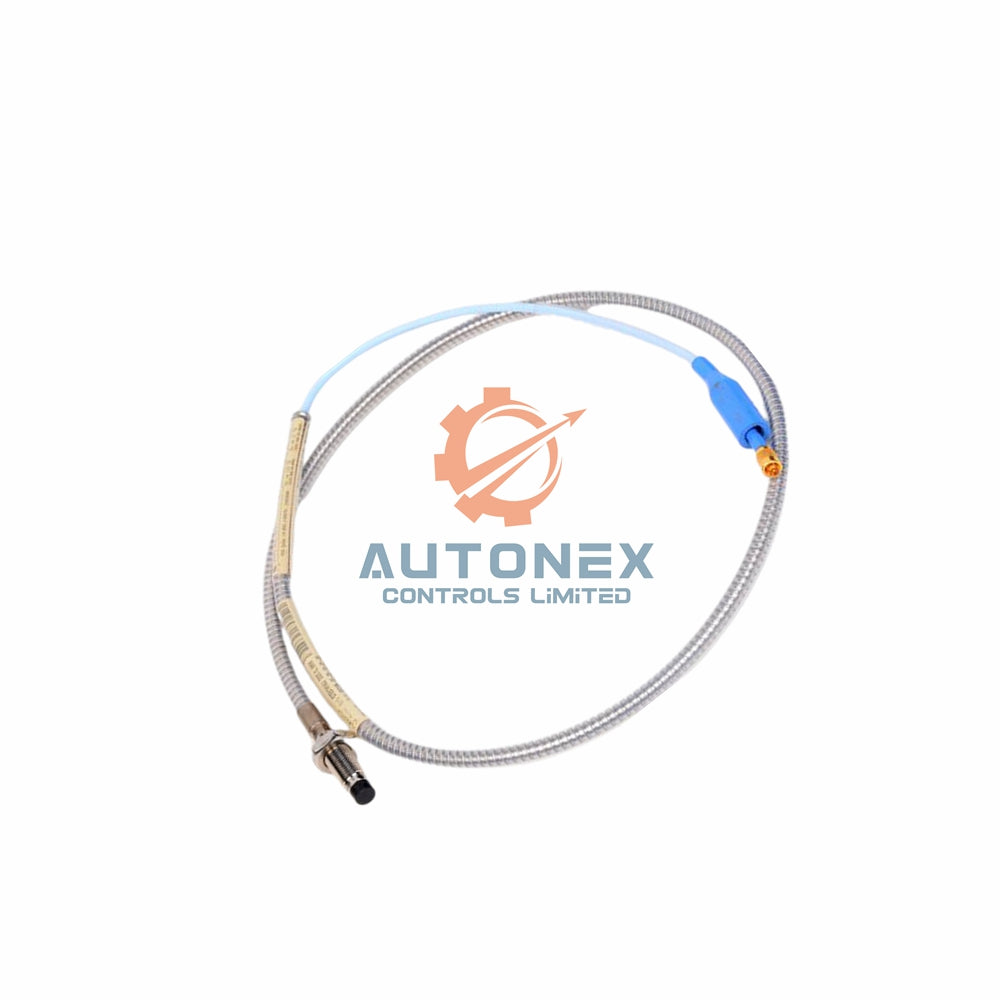

Bently Nevada 330702-00-24-10-12-05 – Sonda di prossimità 3300 XL 11 mm

• Produttore e serie: Bently Nevada, 3300 XL 11 mm Proximity Probes. Made in U.S.A.
• Modello con opzioni: 330702-00-24-10-12-05 – filettatura 1/2-20 UNF con armatura, lunghezza senza filettatura 0 in, lunghezza totale custodia 2,4 in, lunghezza totale 1,0 metro.
• Tipo di connettore e cavo: Connettore coassiale miniaturizzato ClickLoc con cavo FluidLoc (codice opzione 12).
• Opzione di approvazione agenzia: 05 = Approvazioni multiple – adatto per installazioni in aree pericolose a livello globale.
• Materiale della punta della sonda: Polifenilene solfuro (PPS) – resistente a sostanze chimiche e usura.
• Materiale della custodia della sonda: Acciaio inossidabile AISI 304 (SST) – resistente e anticorrosivo.
• Specifiche del cavo: Cavo triaxiale da 75 Ω, isolato in FEP, lunghezze totali disponibili 1, 5 o 9 metri. Questa unità utilizza cavo FluidLoc da 1,0 m.
• Resistenza DC (lunghezza 1,0 m): Resistenza dal conduttore centrale a quello esterno = 5,9 ± 0,5 ohm.
• Filettatura della custodia della sonda: 1/2-20 UNF con impegno massimo della filettatura di 0,750 pollici. Supporta anche M16x1,5 con impegno di 24 mm.
• Valori di coppia: Coppia massima nominale 45,2 N•m (400 in•lb). Coppia consigliata 15,2 N•m (133 in•lb).
• Coppia del connettore: Si consiglia di stringere a mano, massimo 0,565 N•m (5 in•lb).
• Raggio minimo di curvatura: 25,4 mm (1,0 pollice) con o senza armatura SST.
• Intervallo di temperatura: Funzionamento e stoccaggio da -51°C a +177°C (-60°F a +351°F). L'esposizione della sonda a temperature inferiori a -34°C (30°F) può causare un guasto prematuro della tenuta di pressione.
• Capacità di pressione: Sigilla la pressione differenziale tra punta e custodia utilizzando un O-ring in Viton. Bently Nevada non esegue test di pressione prima della spedizione. Contattare il design personalizzato per test di tenuta alla pressione.
• Peso di spedizione: 0,17 kg – leggero e facile da maneggiare.

Caratteristiche tecniche – Prestazioni e tolleranza ambientale

• Tipo di misurazione: Rilevamento di prossimità a correnti parassite per il monitoraggio delle vibrazioni dell'albero, della posizione e dell'eccentricità.
• Vantaggio del cavo FluidLoc: L’opzione cavo FluidLoc offre una sigillatura migliorata contro l’ingresso di olio e umidità, perfetta per applicazioni su turbine e compressori.
• Molteplici approvazioni (opzione 05): Questa sonda dispone di approvazioni per aree pericolose – consultare la documentazione Bently Nevada per certificazioni specifiche (ATEX, IECEx, ecc.).
• Risoluzione e linearità: Alta risoluzione grazie al cavo triaxiale da 75 Ω e all’isolamento FEP – minimizza rumore e deriva del segnale.
• Tolleranza alla temperatura: Resiste a temperature estreme da -51°C a +177°C, resistente a molti fluidi e vapori industriali.
• Reiezione delle interferenze: Il design del cavo triaxiale e il connettore ClickLoc migliorano l’immunità al rumore in ambienti elettricamente rumorosi come generatori e motori.
• Robustezza meccanica: Custodia in acciaio inox 304 e punta in PPS resistono a urti, corrosione e cicli termici.

Linee guida per l’installazione della sonda 3300 XL 11 mm con cavo FluidLoc

• Preparazione della filettatura: Pulire le filettature 1/2-20 UNF prima dell’installazione. Non forzare la custodia della sonda.
• Applicazione della coppia: Stringere la custodia della sonda a 15,2 N•m (133 in•lb) raccomandati. Non superare mai 45,2 N•m (400 in•lb).
• Manipolazione del connettore: Stringere il connettore ClickLoc solo a mano. Coppia massima 0,565 N•m (5 in•lb).
• Piegatura del cavo: Mantenere un raggio minimo di curvatura di 25,4 mm (1,0 pollice) per proteggere l’isolamento FEP e l’armatura FluidLoc.
• Impegno della filettatura: Non superare 0,750 pollici (19,05 mm) di impegno della filettatura per filettature 1/2-20 UNF.
• Avvertenza sulla temperatura: Evitare di esporre la sonda a temperature inferiori a -34°C (30°F) per periodi prolungati – previene danni alla guarnizione di pressione in Viton.
• Sigillatura FluidLoc: Assicurarsi che la connessione del cavo FluidLoc rimanga pulita e asciutta prima dell'accoppiamento. Questo cavo resiste alla risalita di fluidi lungo il conduttore.

Domande Frequenti (FAQ)

• D: Questa sonda è nuova e originale Bently Nevada?
  A: Sì, forniamo 330702-00-24-10-12-05 come prodotto Bently Nevada nuovo di zecca e originale. Non vendiamo parti usate o contraffatte.
• D: Qual è la lunghezza complessiva della custodia di questa sonda specifica?
  R: La lunghezza complessiva della custodia è di 2,4 pollici (codice opzione 24). Questo differisce dalle custodie standard da 1,0 pollice.
• D: Cosa rende il cavo FluidLoc diverso dal cavo standard?
  R: Il cavo FluidLoc offre una maggiore resistenza alla risalita di fluidi lungo il cavo. Funziona al meglio in ambienti ricchi di olio o umidi come turbine a vapore.
• D: Quali approvazioni di agenzia include l’opzione 05?
  R: L’opzione 05 indica molteplici approvazioni per aree pericolose. Contattaci per l’elenco specifico delle certificazioni (ATEX, IECEx, ecc.) per questa sonda.
• D: Posso usare questa sonda con un cavo di estensione da 5 metri?
  R: Sì, il sistema Bently Nevada 3300 XL consente cavi di estensione. Questa sonda ha un cavo FluidLoc integrato da 1,0 m con connettore ClickLoc – puoi aggiungere un’estensione adatta.
• D: Qual è l’intervallo di temperatura operativo?
  R: Funziona da -51°C a +177°C (-60°F a +351°F). Evita esposizioni prolungate sotto -34°C (30°F) per proteggere la tenuta alla pressione.
• D: Avete questo articolo in magazzino?
  R: Sì, abbiamo in stock il 330702-00-24-10-12-05. Spedizione tipica entro 5 giorni.
• D: Quali corrieri usate per la spedizione?
  R: Spediamo tramite FedEx, UPS e DHL. Puoi selezionare il corriere preferito durante il checkout.
• D: Qual è la politica di reso?
  R: Accettiamo resi entro 30 giorni dalla consegna. La sonda deve essere inutilizzata e nella confezione originale.
• D: Questa sonda richiede una coppia di montaggio speciale?
  R: Usa la coppia di serraggio raccomandata di 15,2 N•m (133 in•lb). Non superare 45,2 N•m (400 in•lb) per evitare danni.
• D: La sonda viene testata alla pressione prima della spedizione?
  R: Bently Nevada non esegue test di pressione sulle sonde standard prima della spedizione. Contatta il nostro reparto progettazione personalizzata se hai bisogno di un test di tenuta alla pressione.
• D: Qual è il valore di resistenza per questa sonda da 1 m?
  R: La resistenza DC dal conduttore centrale a quello esterno è di 5,9 ± 0,5 ohm.
