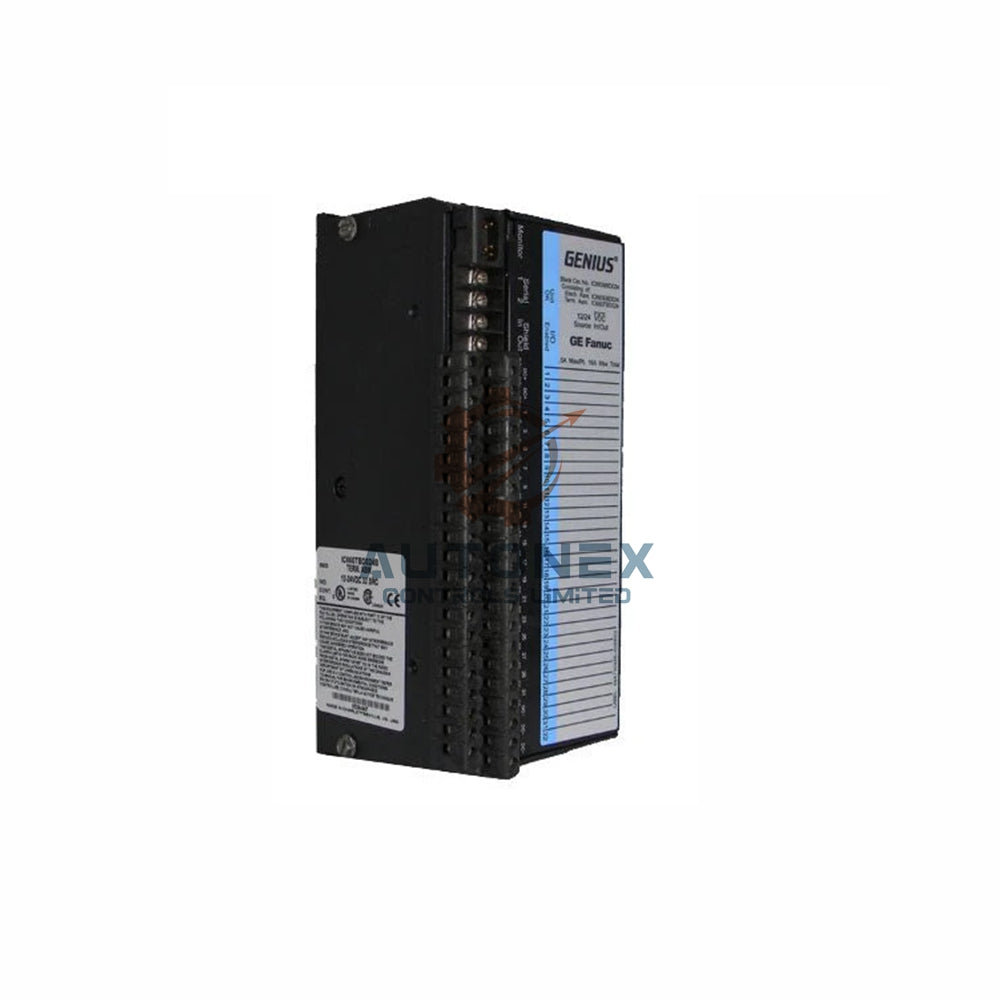

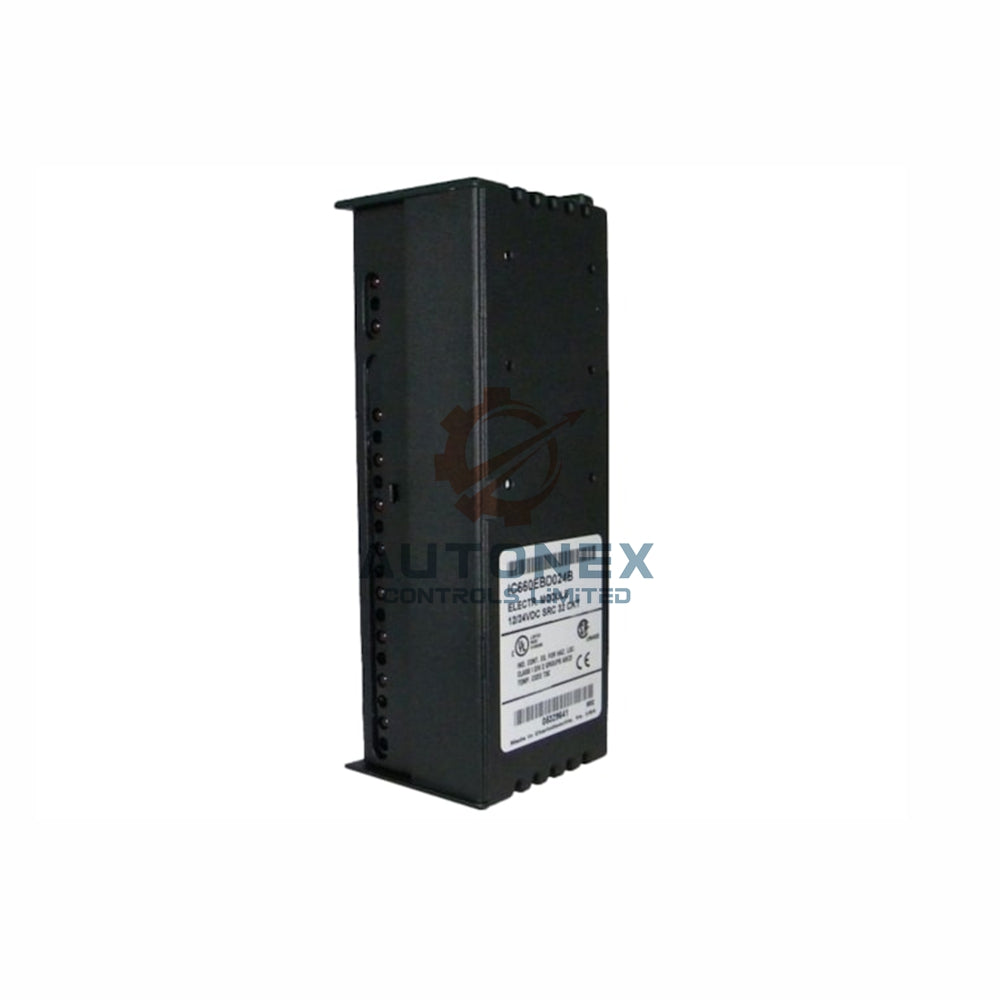

IC660EBD021 Blok I/O Genius GE Fanuc

GE Fanuc Genius IC660BBD021 Blok I/O Diskrit

Spesifikasi Teknis Utama

• Merek & Produsen: GE Fanuc.
• Model: Modul Blok I/O Lengkap IC660BBD021.
• Jenis I/O: I/O Diskrit Sinking 16-saluran.
• Tegangan Pasokan: 24/48 Volt DC (disuplai dari lapangan).
• Fleksibilitas Sirkuit: Setiap dari 16 sirkuit dapat dikonfigurasi oleh pengguna.
• Arus Output: 2 Ampere per sirkuit dalam keadaan stabil.
• Arus Inrush: Maksimum 10 Ampere selama 10 ms.
• Total Arus Blok: Tidak melebihi 15 Ampere pada 35°C.
• Tegangan Isolasi: Isolasi blok-ke-blok 1500 Volt.

Karakteristik Listrik & Waktu

• Tegangan Input ON (24VDC): 0-8 VDC. Tegangan OFF: 17-24 VDC.
• Tegangan Input ON (48VDC): 0-16 VDC. Tegangan OFF: 34-48 VDC.
• Waktu Pemrosesan Input: 1,7 ms dasar, ditambah delay filter yang dapat dikonfigurasi.
• Switching Output: Frekuensi maksimum satu kali per detik.
• Delay Output ON: Sekitar 1 milidetik.
• Waktu Dropout Catu Daya: 10 milidetik.

Fitur Utama & Diagnostik

• Diagnostik Komprehensif: Memantau kesehatan sistem secara terus-menerus.
• Diagnostik Input: Deteksi kabel terbuka, suhu berlebih, dan saklar gagal.
• Diagnostik Output: Hubung singkat, kelebihan beban, tanpa beban, saklar gagal, dan suhu berlebih.
• Perlindungan: Perlindungan elektronik bawaan terhadap hubung singkat dan suhu berlebih.
• Parameter yang Dapat Dikustomisasi: Tes pulsa output, waktu filter input, dan status saat daya hidup.
• Fitur Keamanan: Output dapat diatur untuk "menahan status terakhir" atau default aman.
• Indikator Visual: LED panel depan untuk I/O Aktif, Unit OK, dan status per sirkuit.

Pertanyaan yang Sering Diajukan (FAQ)

• Apa arti "sink I/O"?
  Pada modul sinking, output menyediakan jalur ke ground (DC-). Perangkat lapangan harus dihubungkan ke sumber tegangan positif (DC+).
• Bisakah saya menggunakan satu sirkuit sebagai input dan yang lain sebagai output?
  Ya! Fitur utama dari IC660BBD021 adalah semua 16 sirkuit dapat dikonfigurasi secara individual sebagai input atau output.
• Apakah saya memerlukan catu daya terpisah untuk sensor?
  Tidak. Blok ini menyediakan daya ke sirkuit yang terhubung; perangkat output lapangan menyediakan sumber 24/48VDC.
• Bagaimana cara mengonfigurasi modul?
  Gunakan Genius Hand-Held Monitor (HHM) yang terhubung ke port khusus di bagian depan blok.
• Apa itu input tristate?
  Ini adalah mode input yang memungkinkan deteksi kesalahan kabel terbuka selain status ON/OFF, memerlukan resistor eksternal.
