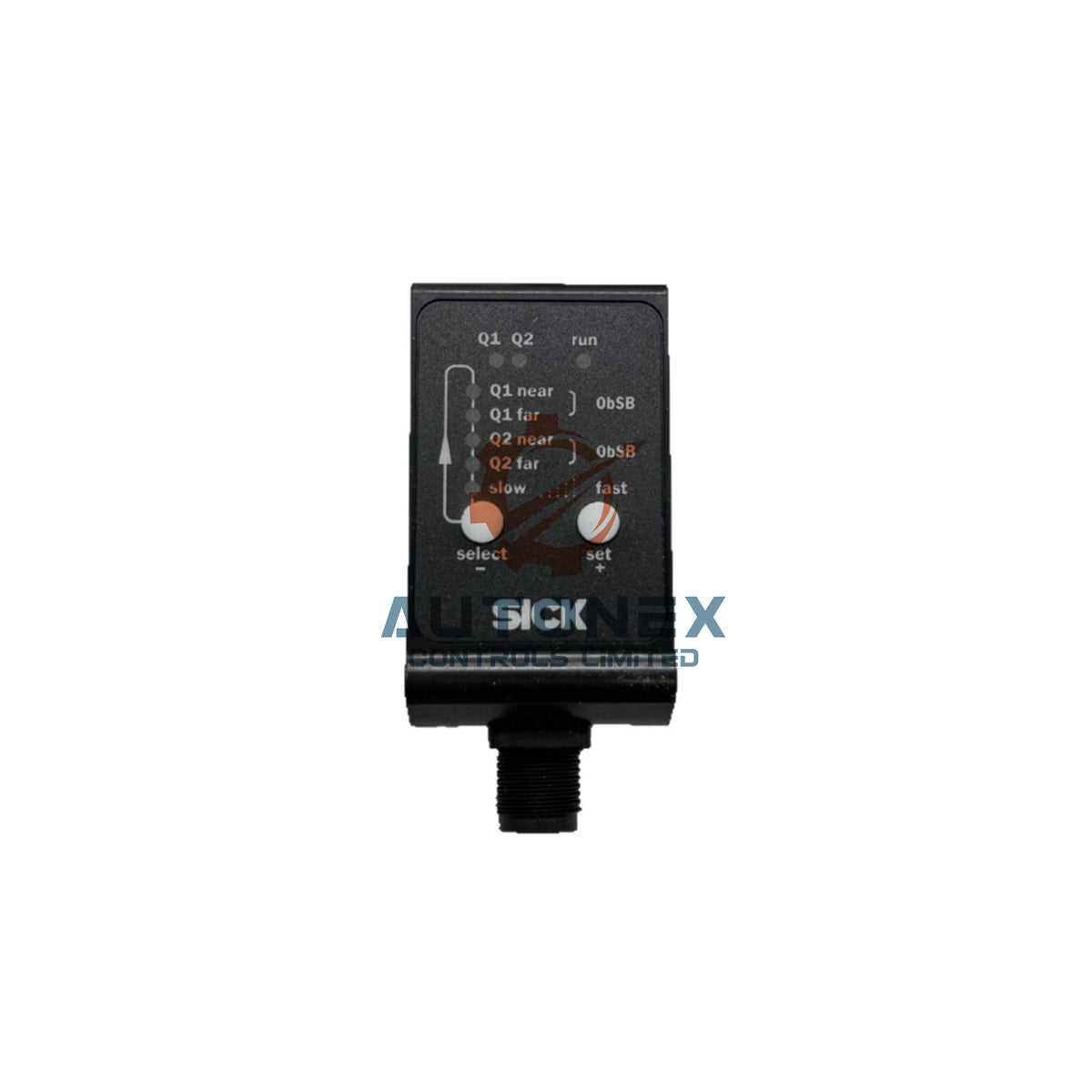

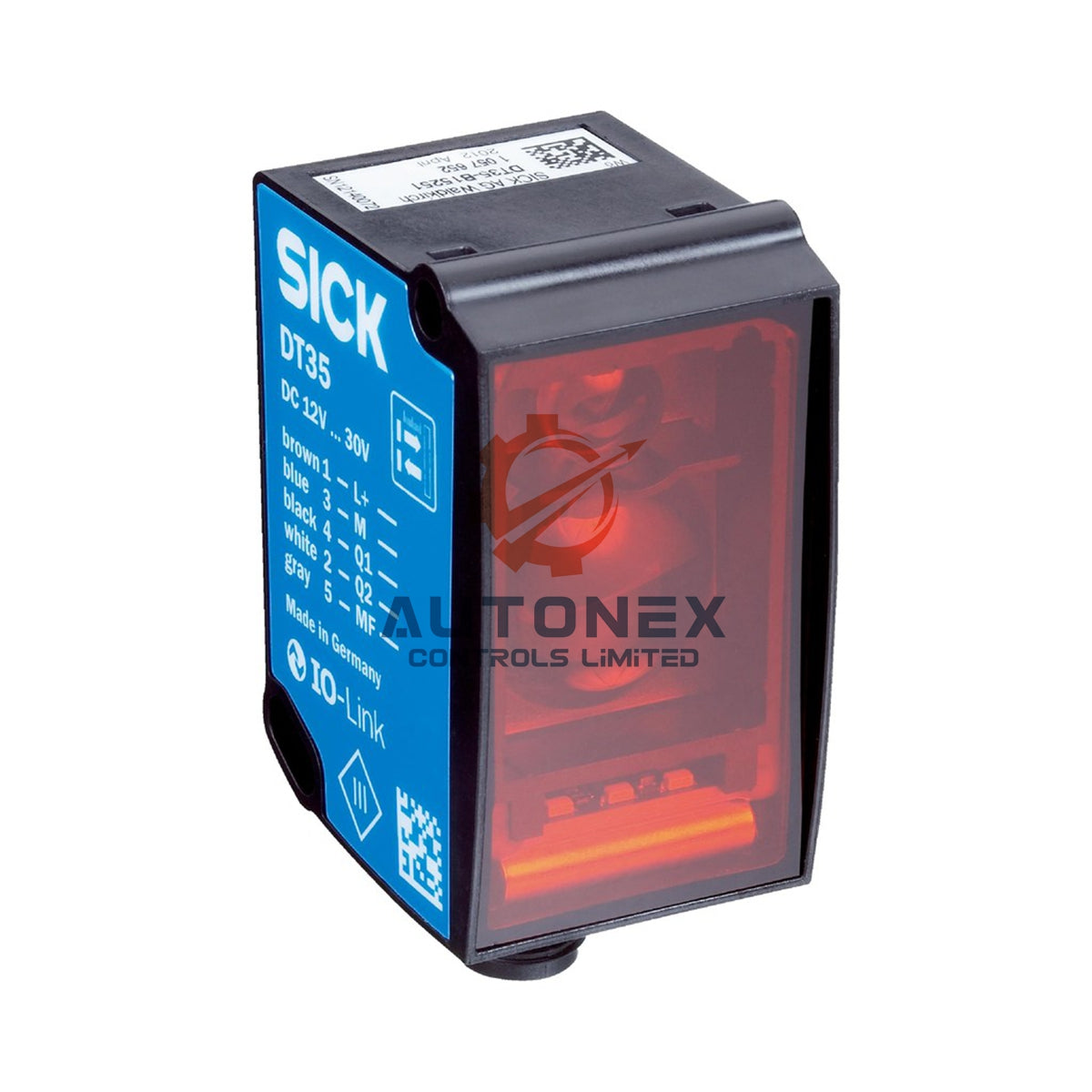

Sensor Laser Analog SICK DT35-B15251 dengan Jangkauan 12 m

Sensor Laser Analog SICK DT35-B15251 – Pengukuran Presisi 12 m

Spesifikasi Teknis Utama

• Merek: SICK
• Model: DT35-B15251
• Kategori: Sensor Laser Analog
• Rentang pengukuran: 50 mm hingga 12.000 mm pada reflektansi 90%
• Rentang pengukuran: 50 mm hingga 5.300 mm pada reflektansi 18%
• Rentang pengukuran: 50 mm hingga 3.100 mm pada reflektansi 6%
• Target: Objek alami
• Resolusi: 0,1 mm
• Repeatabilitas: ≥ 0,5 mm
• Akurasi: Umumnya ± 10 mm
• Waktu respons: 2,5 ms hingga 96,5 ms
• Frekuensi penyakelaran: 333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz
• Waktu output: 1 ms hingga 32 ms

Data Laser dan Optik

• Sumber cahaya: Laser, merah
• Jenis cahaya: Cahaya merah tampak
• Kelas laser: Kelas 2 (IEC 60825-1:2014, EN 60825-1:2014)
• Ukuran titik cahaya tipikal: 15 mm x 15 mm pada 2 m
• Umur pakai laser rata-rata: 100.000 jam pada 25 °C

Parameter Listrik dan Antarmuka

• Tegangan suplai: DC 12 V hingga 30 V
• Riak: ≤ 5 Vpp
• Konsumsi daya: ≤ 1,7 W
• Waktu inisialisasi: ≤ 500 ms
• Waktu pemanasan: ≤ 20 menit
• Output analog: 1 output arus atau tegangan
• Output arus: 4 mA hingga 20 mA, ≤ 450 Ω
• Output tegangan: 0 V hingga 10 V, ≥ 50 Ω
• Resolusi analog: 12 bit
• Output digital: 1 hingga 2 push-pull PNP/NPN
• Arus output maksimum: ≤ 100 mA
• IO-Link: Ya, IO-Link V1.1
• Kecepatan transmisi data: 38,4 kbit/s

Data Mekanis dan Lingkungan

• Dimensi: 32 mm x 58,67 mm x 42,7 mm
• Bahan housing: Plastik (ABS/PC)
• Bahan jendela: Plastik (PMMA)
• Jenis koneksi: Konektor jantan, M12, 5-pin
• Berat: 65 g
• Tingkat perlindungan enclosure: IP65 / IP67
• Kelas perlindungan: III
• Suhu pengoperasian: –30 °C hingga +55 °C pada Uv ≤ 24 V
• Suhu penyimpanan: –40 °C hingga +75 °C
• Kelembapan relatif maksimum: ≤ 95%, tanpa kondensasi
• Ketahanan terhadap getaran: EN 60068-2-6, EN 60068-2-64
• Ketahanan terhadap guncangan: EN 60068-2-27

Fungsi Tambahan

• Atur kecepatan dari Super Cepat hingga Super Lambat untuk berbagai kebutuhan siklus.
• Lakukan teach-in pada output analog dan balik sinyal analog.
• Sesuaikan output Q2 sebagai output arus, output tegangan, atau output digital.
• Pilih mode penyakelaran: Jarak ke Objek, jendela penyakelaran, atau ObSB.
• Lakukan teach-in pada output digital dan balik sinyal digital.
• Gunakan input multifungsi untuk mematikan laser, teach eksternal, atau penonaktifan.
• Atur ulang sensor ke pengaturan default pabrik bila diperlukan.

Panduan Pemasangan

• Pasang sensor dengan kuat untuk mencegah getaran dan perubahan sudut.
• Jaga jendela PMMA tetap bersih dan bebas dari debu, minyak, atau kelembapan.
• Sejajarkan titik laser merah tegak lurus pada permukaan target.
• Gunakan konektor jantan M12 5-pin untuk pengkabelan listrik yang aman.
• Patuhi rentang tegangan suplai DC 12 V hingga 30 V.
• Berikan waktu inisialisasi 500 ms dan waktu pemanasan hingga 20 menit untuk pembacaan yang stabil.
• Operasikan pada suhu –30 °C hingga +55 °C dan jaga kelembapan di bawah 95%.

Daftar Isi Paket

• 1 x sensor laser analog SICK DT35-B15251
• 1 x konektor jantan M12 5-pin
• 1 x panduan mulai cepat
• 1 x kemasan pelindung

Pengiriman dan Dukungan

• Kami menyediakan model ini dan mengirimkannya dalam waktu 5 hari.
• Kami menggunakan FedEx, UPS, dan DHL untuk pengiriman internasional yang cepat.
• Kami mendukung pengembalian dalam 30 hari untuk ketenangan Anda.
• Semua unit baru dan asli.

FAQ

• T: Berapa rentang pengukuran maksimum DT35-B15251?
  J: Sensor ini mencapai 12 m dengan reflektansi 90% dan 3,1 m dengan reflektansi 6%.
• T: Berapa resolusi dan repeatabilitasnya?
  J: Sensor ini menawarkan resolusi 0,1 mm dan repeatabilitas ≥ 0,5 mm.
• T: Output analog apa yang disediakan sensor ini?
  J: Sensor ini menyediakan 4 mA hingga 20 mA atau 0 V hingga 10 V, yang dapat dipilih pada output Q2.
• T: Apakah DT35-B15251 mendukung IO-Link?
  J: Ya, sensor ini mendukung IO-Link V1.1 untuk data proses dan diagnosis.
• T: Berapa waktu responsnya?
  J: Anda dapat mengatur waktu respons dari 2,5 ms hingga 96,5 ms.
• T: Berapa rentang suhu pengoperasiannya?
  J: Sensor ini bekerja pada suhu –30 °C hingga +55 °C saat Uv 24 V atau kurang.
• T: Berapa tingkat perlindungan enclosurenya?
  J: Sensor ini memenuhi standar perlindungan IP65 dan IP67.
• T: Apakah sensor tersedia?
  J: Ya, sensor tersedia dan kami mengirimkannya dalam waktu 5 hari.
• T: Apakah Anda mendukung pengembalian?
  J: Ya, kami mendukung pengembalian dalam 30 hari.
