Allen-Bradley - Rangka ControlLogix 1756-A4

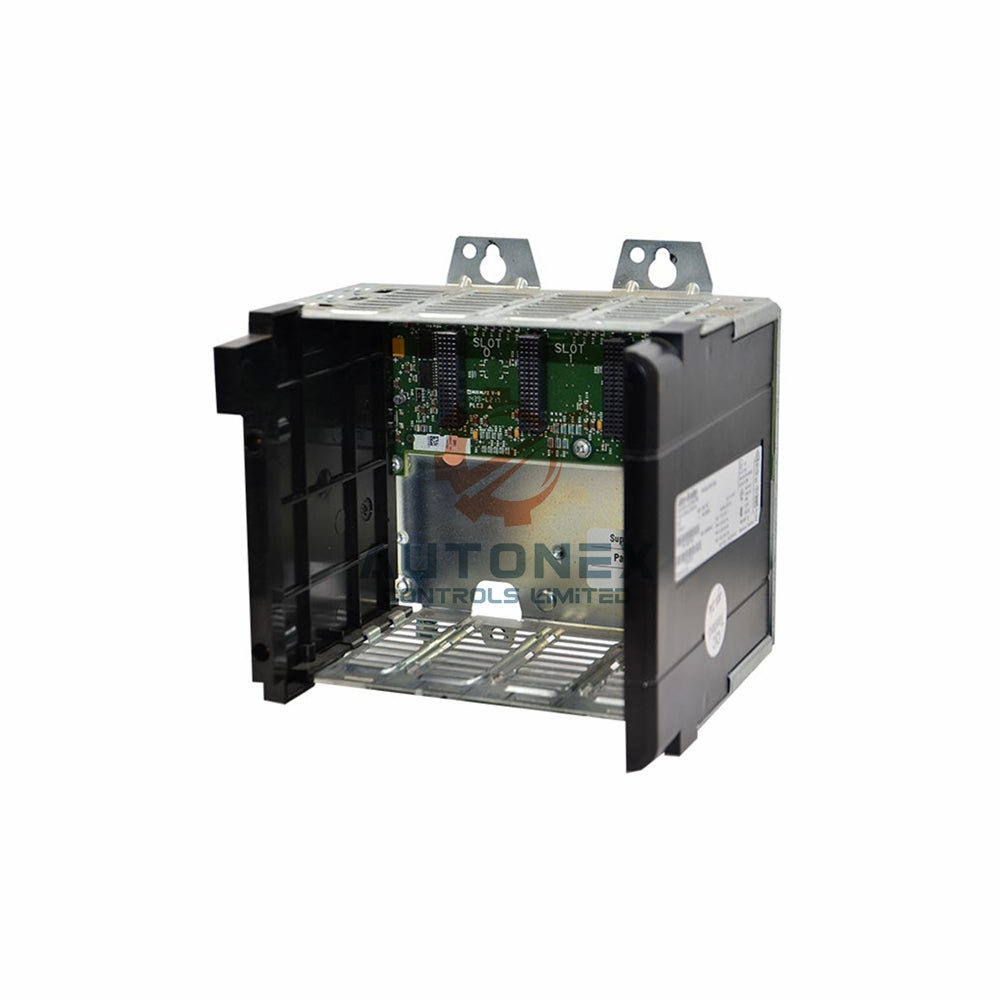

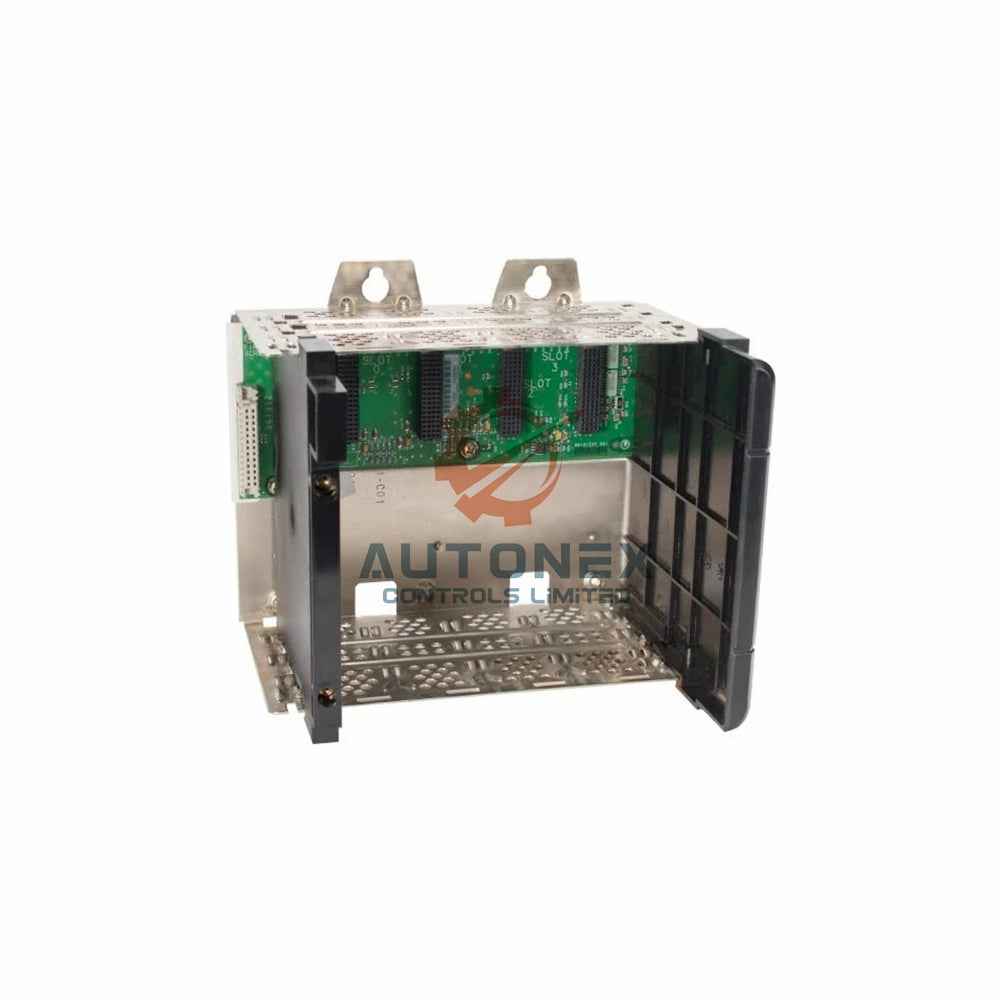

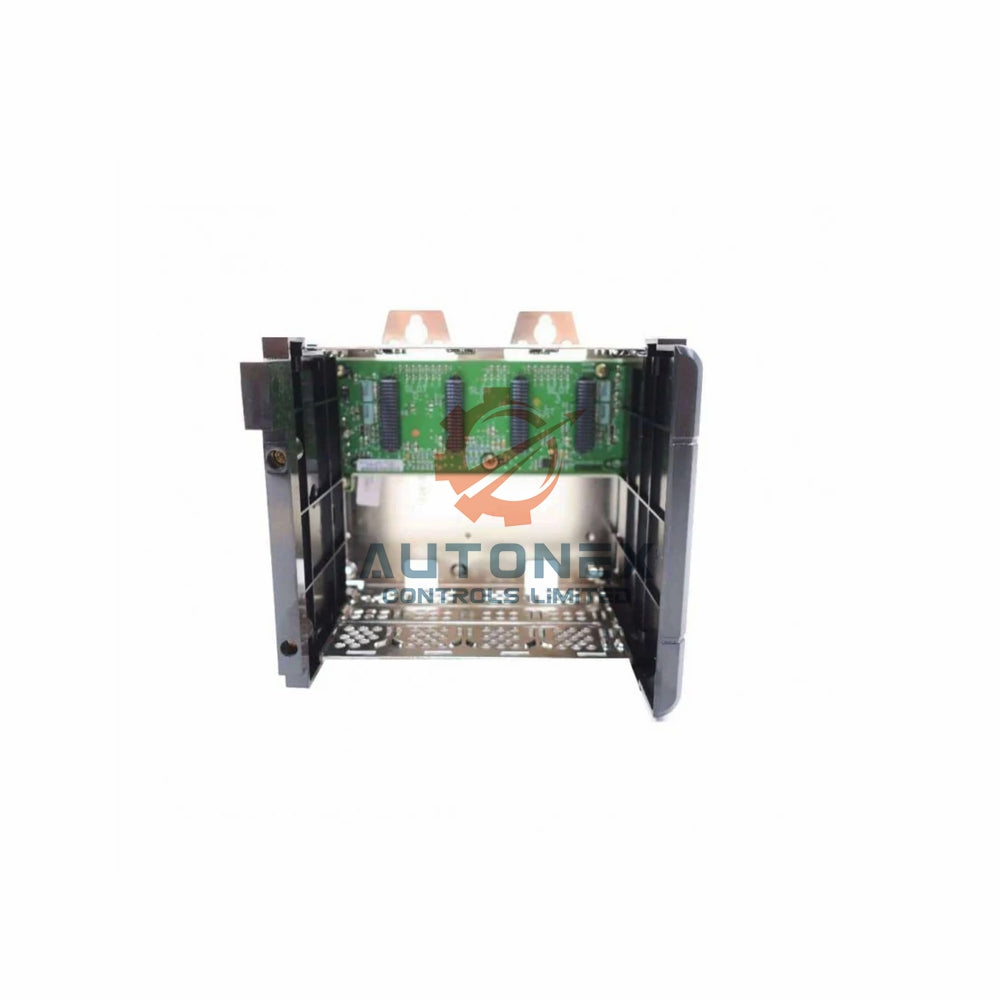

Allen-Bradley 1756-A4 ControlLogix Chassis

Ikhtisar Spesifikasi Cepat

• Total Slot: 4 slot modul termasuk prosesor dan I/O
• Dimensi Rangka: 263 x 169 x 145 mm (10.35" x 6.65" x 5.71")
• Daya Backplane: Kapasitas total 15A @ 5.1V DC
• Disipasi Daya: Maksimum 4 Watt
• Pemasangan: Pemasangan panel horizontal saja
• Berat: Desain ringan 0,75 kg (1,7 lb)
• Penutup: Gaya terbuka untuk pemasangan kabinet

Detail Konfigurasi Rangka

• Kapasitas Slot: Empat slot total untuk pemasangan modul
• Lokasi Catu Daya: Area pemasangan khusus terpisah
• Kecocokan Modul: Semua prosesor dan modul I/O ControlLogix
• Persyaratan Slot Kosong: modul pengisi 1756-N2 wajib
• Metode Pemasangan: Pemasangan panel yang aman dengan perangkat keras yang disediakan

Sistem Distribusi Daya

• Backplane DC 5.1V: total rangka 15A / maksimum 6A per slot
• Backplane DC 24V: total rangka 2.8A / maksimum 2.8A per slot
• Backplane DC 3.3V: total rangka 4A / maksimum 4A per slot
• Backplane DC 1.2V: total rangka 1.5A / maksimum 1.5A per slot
• Efisiensi: Disipasi daya rendah 4W untuk operasi dingin

Dimensi Fisik & Perencanaan Ruang

• Jejak Rangka: lebar 263mm x tinggi 169mm x kedalaman 145mm
• Ukuran Kabinet Minimum: 507 x 507 x 203 mm (20" x 20" x 8")
• Karakteristik Berat: Ringan 0,75kg untuk penanganan mudah
• Klarifikasi Panel: Ruang yang memadai untuk pengkabelan dan pemeliharaan
• Desain Kompak: Ideal untuk instalasi dengan ruang terbatas

Catu Daya yang Kompatibel

• Model Standar: 1756-PA72, 1756-PB72
• Model Ditingkatkan: 1756-PA75, 1756-PB75, 1756-PC75
• Model Khusus: 1756-PH75 untuk aplikasi tertentu
• Panduan Pemilihan: Pilih berdasarkan kebutuhan daya modul
• Catatan Instalasi: Catu daya dipasang terpisah dari slot utama

Fitur Sistem Lanjutan

• Kapabilitas RIUP: Pelepasan dan Pemasangan Aman Saat Daya Hidup
• Electronic Keying: Mencegah pemasangan modul yang salah
• Backplane Kecepatan Tinggi: Komunikasi modul-ke-modul yang dioptimalkan
• Dukungan Hot Swap: Penggantian modul tanpa mematikan sistem
• Monitoring Diagnostik: Indikator status dan kesehatan sistem

Persyaratan Instalasi

• Orientasi Pemasangan: Pemasangan horizontal wajib
• Persyaratan Kabinet: Enklosur industri standar
• Kebutuhan Ventilasi: Sirkulasi udara yang memadai di sekitar chassis
• Akses Pengkabelan: Terminal blok yang dapat diakses dari depan
• Kepatuhan Keamanan: Ikuti semua kode listrik lokal

Skenario Aplikasi

• Sistem Kontrol Kompak: Otomasi mesin kecil
• Aplikasi I/O Terdistribusi: Titik I/O jarak jauh
• Perluasan Sistem: Kapasitas I/O tambahan
• Aplikasi Mandiri: Kontrol proses khusus
• Peralatan Mobile: Instalasi dengan ruang terbatas

Pertanyaan yang Sering Diajukan

Apa keuntungan utama dari chassis 4-slot?

• 1756-A4 menyediakan ukuran kompak dengan kinerja penuh ControlLogix, sempurna untuk aplikasi di mana ruang terbatas tetapi keandalan sangat penting.

Berapa banyak modul yang dapat saya pasang di chassis ini?

• Anda dapat memasang hingga empat modul ControlLogix, termasuk prosesor, I/O, komunikasi, dan modul khusus dalam kombinasi apa pun.

Catu daya apa yang kompatibel?

• Chassis bekerja dengan catu daya 1756-PA72, PB72, PA75, PB75, PC75, dan PH75, dipilih berdasarkan kebutuhan daya modul Anda.

Bisakah chassis ini digunakan dalam sistem terdistribusi?

• Ya, 1756-A4 ideal untuk aplikasi I/O terdistribusi ketika dilengkapi dengan modul adaptor komunikasi.

Apa kemampuan RIUP?

• Pengangkatan dan Pemasangan Saat Daya Menyala memungkinkan penggantian modul yang aman saat sistem tetap beroperasi, meminimalkan waktu henti.

Berapa banyak ruang kabinet yang dibutuhkan?

• Rencanakan ruang kabinet minimal 20" L x 20" T x 8" D untuk menampung chassis dan memberikan akses pemeliharaan yang tepat.

Bagaimana dengan slot kosong?

• Semua slot yang tidak terpakai harus diisi dengan modul pengisi slot 1756-N2 untuk keamanan dan aliran udara yang tepat.
