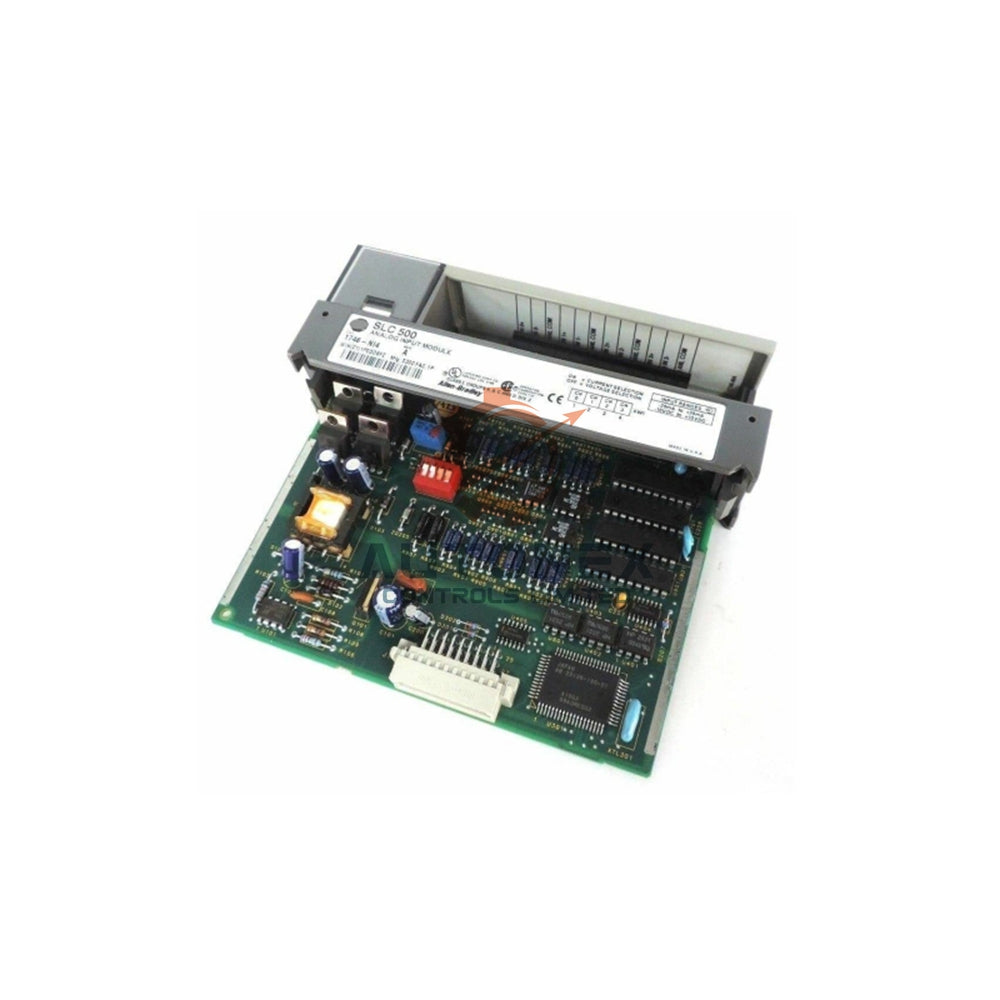

Allen-Bradley - Modul Input Analog 1746-NT4

Modul Input Thermocouple/mV Allen-Bradley 1746-NT4

• Merek: Allen-Bradley
• Seri: Keluarga pengendali terprogram SLC 500
• Nomor Model: 1746-NT4
• Jenis Modul: Input analog Thermocouple/mV 4 saluran
• Saluran Input: Empat input thermocouple/mV terisolasi
• Resolusi: Input 16-bit, konversi output 14-bit
• Konversi A/D: Metode modulasi sigma-delta

Spesifikasi Performa Teknis

• 1746-NT4 menyediakan empat saluran pengukuran independen
• Waktu pembaruan dapat dikonfigurasi dari 26 milidetik hingga 1,2 detik
• Waktu respons langkah adalah 60 milidetik masuk, 2,5 milidetik keluar
• Bandwidth berkisar dari 2,62 Hz hingga 65,5 Hz untuk penyaringan sinyal
• Sensor kompensasi sambungan dingin (CJC) bawaan menjaga akurasi
• Kalibrasi otomatis terjadi saat daya dinyalakan dan saat saluran diaktifkan
• Lima LED status menunjukkan operasi modul dan status saluran individual
• Frekuensi filter yang dapat dipilih: 10 Hz, 50 Hz, 60 Hz, dan 250 Hz

Kecocokan Sensor dan Sinyal

• Jenis Thermocouple: Mendukung sensor J, K, T, E, S, R, B, dan N
• Input Millivolt: Kompatibel dengan sinyal ±50 mV dan ±100 mV
• Setiap saluran memiliki pengaturan deteksi sirkuit terbuka yang dapat dikonfigurasi
• Pilihan respons sirkuit terbuka: Bacaan Nol, Skala Naik, atau Skala Turun
• Untuk thermocouple: Gunakan kabel ekstensi terpilin terlindung yang dirancang khusus
• Untuk sinyal mV: Kabel yang direkomendasikan adalah Belden 8761 atau setara
• Impedansi kabel maksimum: 25 ohm untuk transmisi sinyal yang tepat
• Terminal menerima maksimum dua kawat dengan ukuran kawat 2,5 mm (14 AWG)

Spesifikasi Listrik dan Instalasi

• Arus backplane: 60 mA pada 5V DC dan 40 mA pada 24V DC
• Konsumsi daya maksimum: total 0,8 watt (0,3W pada 5V DC, 0,5W pada 24V DC)
• Tidak memerlukan catu daya eksternal - daya berasal dari backplane saja
• Pasang di slot chassis 1746 mana saja kecuali slot 0 (dikhususkan untuk prosesor)
• Kompatibel dengan perangkat keras SLC 500 gaya tetap dan modular
• Transfer blok diperlukan saat digunakan dalam konfigurasi sistem I/O jarak jauh
• Empat saluran terisolasi dari backplane untuk menjaga integritas sinyal

Detail Lingkungan dan Operasional

• Suhu operasi: 0°C hingga 60°C (32°F hingga 140°F)
• Suhu penyimpanan: -40°C hingga 85°C (-40°F hingga 185°F)
• Desain satu slot memaksimalkan efisiensi ruang di panel kontrol
• Cocok untuk pemantauan suhu di lingkungan industri yang keras

Pertanyaan yang Sering Diajukan

• Di mana saya harus memasang modul ini di chassis?
  Pasang 1746-NT4 di slot mana saja pada chassis 1746 kecuali slot 0 untuk prosesor.
• Apakah modul memerlukan kabel daya terpisah?
  Tidak diperlukan daya eksternal - modul menerima daya dari koneksi backplane SLC 500.
• Bagaimana cara kerja kompensasi sambungan dingin?
  Dua sensor CJC bawaan mengukur suhu terminal untuk mengkompensasi efek sambungan referensi.
• Apa yang terjadi jika kabel thermocouple putus?
  Deteksi sirkuit terbuka yang dapat dikonfigurasi dapat memaksa pembacaan menjadi nol, skala naik, atau skala turun.
