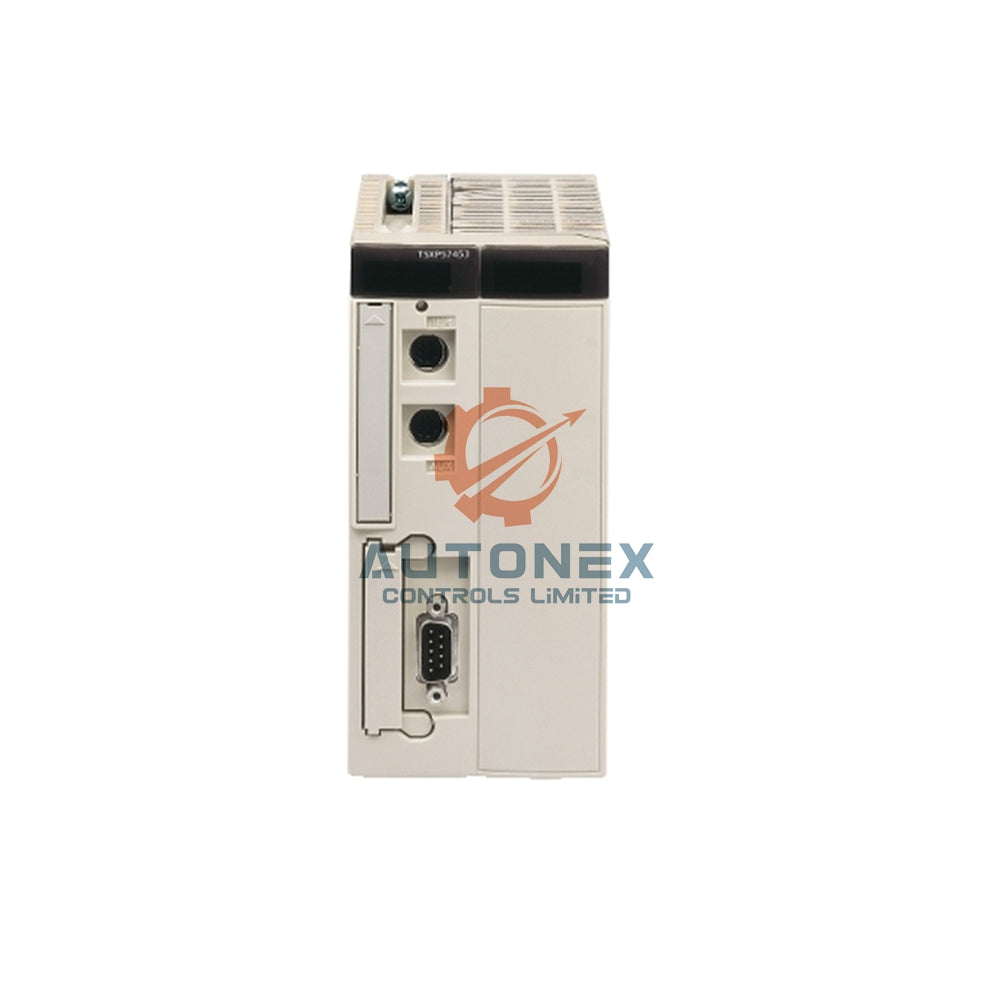

TSXP57454M Schneider Unity processeur 16 racks

TSXP57454M Processeur Schneider Unity - Plateforme d'automatisation Modicon Premium

Spécifications techniques

• Marque : Schneider Electric
• Modèle : TSXP57454M
• Gamme : plateforme d'automatisation Modicon Premium
• Type de produit : processeur Unity
• Logiciel : Unity Pro
• Nombre de racks : 16 racks avec 4, 6 ou 8 emplacements
• Nombre de racks : 8 racks avec 12 emplacements
• Nombre d'emplacements : 128, 64 ou 96
• Capacité d'E/S TOR : 2040 E/S
• Capacité d'E/S analogiques : 256 E/S
• Voies spécifiques à l'application : jusqu'à 64
• Voies de contrôle de processus : jusqu'à 20, prenant en charge 60 boucles simples
• Connexion intégrée : gestionnaire Fipio avec 127 agents, SUB-D 9
• Port USB : 12 Mbit/s
• Liaison série : mini-DIN femelle RS485 non isolée à 19,2 kbit/s
• Capacité des modules de communication : 1, 4 ou 8 modules

Mémoire et stockage des données

• RAM interne avec carte PCMCIA : mémoire programme de 2048 kO
• RAM interne avec carte PCMCIA : mémoire données de 440 kO
• RAM interne sans carte PCMCIA : 440 kO combinés pour le programme et les données
• Carte PCMCIA : 16384 kO de stockage de données supplémentaire
• Zones d'objets maximales : 32768 bits internes %Mi
• Zones d'objets maximales : 64 mots constants %KWi
• Zones d'objets maximales : 64 mots internes %MWi
• Données internes non localisées : blocs fonctionnels DFB et EFB illimités
• Données internes non localisées : données élémentaires et dérivées illimitées

Structure de l'application et vitesse d'exécution

• Structure de l'application : 1 tâche rapide, 1 tâche maître, 64 tâches événementielles
• Temps d'instruction booléenne : 0.039 à 0.057 µs sans carte PCMCIA
• Temps d'instruction booléenne : 0.048 à 0.057 µs avec carte PCMCIA
• Arithmétique sur mots ou à virgule fixe : 0.054 à 0.073 µs avec ou sans carte PCMCIA
• Arithmétique à virgule flottante : 0.55 à 0.63 µs avec ou sans carte PCMCIA
• Vitesse d'instruction : 11.4 Kinst/ms avec 65 % d'opérations booléennes et 35 % d'opérations arithmétiques à virgule fixe
• Vitesse d'instruction : 15.75 Kinst/ms avec 100 % d'opérations booléennes
• Temps système : 0.08 ms pour la tâche rapide
• Temps système : 1 ms pour la tâche maître

Diagnostics et signalisation locale

• 1 LED verte : processeur en fonctionnement (RUN)
• 1 LED rouge : activité sur le bus Fipio (FIP)
• 1 LED rouge : défaut du module d'E/S ou de configuration (E/S)
• 1 LED rouge : défaut du processeur ou du système (ERR)
• 1 LED jaune : activité sur le port terminal TER ou AUX (TER)
• Marquage : CE
• Consommation de courant : 1680 mA à 5 V CC
• Format du module : double
• Poids du produit : 0.56 kg

Tolérances environnementales et normes

• Température de fonctionnement : 0 à 60 °C
• Température de stockage : -25 à 70 °C
• Humidité relative en fonctionnement : 10 à 95 % sans condensation
• Humidité relative en stockage : 5 à 95 % sans condensation
• Altitude de fonctionnement : 0 à 2000 m
• Traitement de protection : TC
• Indice de protection IP : IP20
• Degré de pollution : 2
• Normes : 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC
• Normes : CSA C22.2 No 142, IEC 61131-2, UL 508
• Normes : CSA C22.2 No 213 Classe I Division 2 Groupes A, B, C, D
• Certifications du produit : ABS, BV, DNV, GL, LR, RINA, RMRS

Guide d'installation

• Installez le TSXP57454M dans un rack Modicon Premium disposant d'un nombre suffisant d'emplacements.
• Vérifiez que le rack prend en charge les configurations à 4, 6, 8 ou 12 emplacements.
• Connectez le gestionnaire Fipio via le port SUB-D 9 pour la communication avec les agents.
• Utilisez le port USB pour la programmation à 12 Mbit/s.
• Connectez la liaison série RS485 au port mini-DIN femelle.
• Vérifiez que l'alimentation 5 V CC fournit 1680 mA.
• Maintenez la température de fonctionnement entre 0 et 60 °C.
• Respectez les conditions correspondant au degré de pollution 2 et à la protection IP20.
• Vérifiez les cinq voyants LED après la mise sous tension.
• Utilisez le logiciel Unity Pro pour configurer les tâches et les modules d'E/S.

Contenu de l'emballage

• 1 x processeur Unity TSXP57454M
• 1 x ensemble de documentation du produit
• 1 x emballage de protection
• Options d'expédition FedEx, UPS et DHL disponibles

FAQ

• Le TSXP57454M est-il neuf et d'origine ?
  Oui, nous fournissons uniquement des unités neuves d'origine.
• Avez-vous le TSXP57454M en stock ?
  Oui, ce processeur est disponible en stock pour les commandes immédiates.
• Dans quel délai expédiez-vous le TSXP57454M ?
  Nous expédions dans les 5 jours suivant la confirmation de la commande.
• Quels transporteurs utilisez-vous ?
  Nous utilisons FedEx, UPS, DHL et d'autres transporteurs courants.
• Quelle est votre politique de retour ?
  Nous acceptons les retours dans les 30 jours suivant la livraison.
• Combien de racks le TSXP57454M prend-il en charge ?
  Il prend en charge 16 racks avec 4, 6 ou 8 emplacements, et 8 racks avec 12 emplacements.
• Quelle est la capacité d'E/S TOR ?
  Le processeur gère jusqu'à 2040 points d'E/S TOR.
• Quelle est la capacité d'E/S analogiques ?
  Il prend en charge jusqu'à 256 points d'E/S analogiques.
• Quelle est la consommation de courant du TSXP57454M ?
  Il consomme 1680 mA à 5 V CC.
• Quelle est la plage de température de fonctionnement ?
  Il fonctionne de 0 à 60 °C.
• De quel logiciel ai-je besoin ?
  Vous avez besoin du logiciel Unity Pro pour la programmation.
• Quel est l'indice de protection IP ?
  Le module offre une protection IP20.
