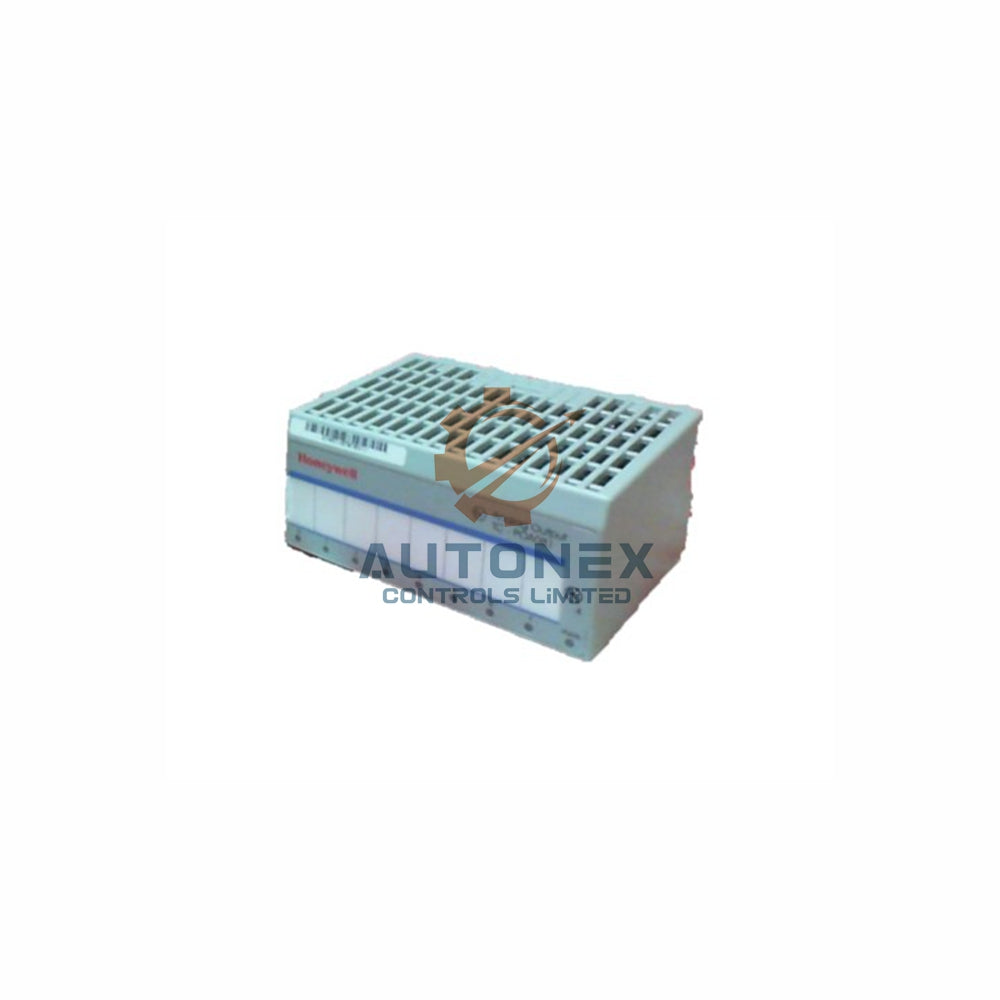

TC-PIA081 Module d’entrée analogique Honeywell

TC-PIA081 Module d’entrée analogique de courant Honeywell – 8 points

• Marque et modèle : Honeywell TC-PIA081 – module d’entrée analogique de courant à 8 points (obsolète, remplacé par le TC-PIA082).
• Capacité d’entrée : Prend en charge 8 canaux d’entrée asymétriques référencés à un commun unique.
• Types d’entrée : Accepte les transmetteurs à 2 et 3 fils avec une plage de signal de 4 à 20 mA (extensible de 2 à 22 mA).
• Tension d’entrée : Fournit >15 V à 22 mA pour alimenter les transmetteurs de terrain.
• Précision et dérive : Offre une précision du signal de 0,1 % avec une dérive thermique de 50 ppm/°C.
• Résolution et temps de réponse : Offre une résolution de 16 bits et un temps de réponse de 4 ms à 99 % de la valeur finale.

Valeurs du circuit de terrain à sécurité intrinsèque

• Entrée à 2 fils : Uo = 23,7 V, Io = 92,5 mA, Po = 548 mW. Lo ≤ 10 mH (IIB) ou 2,5 mH (IIC) ; Co ≤ 560 nF (IIB) ou 66 nF (IIC).
• Entrée à 3 fils : Uo = 23,7 V, Io = 93,5 mA, Po = 555 mW. Lo ≤ 10 mH (IIB) ou 2,5 mH (IIC) ; Co ≤ 560 nF (IIB) ou 66 nF (IIC).
• Isolation galvanique : Isole l’entrée du bus de fond de panier et de l’alimentation conformément à la norme DIN EN 50 020. (Aucune isolation entre les canaux d’entrée.)

Filtrage et fonctions d’alarme

• Fréquence de coupure du filtre : Configurable pour les groupes de canaux 0-3 et 4-7 à 0,5, 1, 2, 4 ou 10 Hz.
• Réjection en mode commun : Atteint 120 dB à 50-60 Hz pour une bonne immunité au bruit.
• Détection des défauts : Détecte la rupture de câble (I < 2 mA) et le court-circuit (V < 4 V). Une LED rouge clignote en cas de défaut.
• Alarmes configurables : Prend en charge les alarmes de dépassement de plage, de sous-plage, de défaut du transmetteur et de rupture de câble pour chaque canal.

Spécifications environnementales et physiques

• Plage de température : Fonctionne de –20 °C à 70 °C (–4 °F à 158 °F). Température de stockage de –20 °C à 100 °C (–4 °F à 212 °F).
• Résistance à l’humidité et aux gaz : Résiste à une humidité relative de 95 % (sans condensation) et réussit le test de gaz polluants de niveau G3 selon ISA-S71.04-1985.
• Chocs et vibrations : Résiste à des chocs de 15 g en crête (11 ms) et à des vibrations de 2 g (10-500 Hz) conformément à la norme IEC 68-2-6.
• Indice de protection : Classé IP20 – nécessite un boîtier externe IP54 (ou supérieur) pour une installation sur site.
• Poids et dimensions : Léger, avec un poids de 0,203 kg (0,45 lb). Dimensions : 76 x 94 x 46 mm (3,0 x 3,7 x 1,8 pouces).
• Alimentation : Consomme 0,95 unité de charge d’alimentation avec une dissipation de 5,2 W. Alimenté via la base de raccordement.
• Position du détrompeur : Régler sur la position 3 pour une configuration correcte du fond de panier.

Guide d’installation et de câblage

• Montage : Installer le TC-PIA081 dans l’emplacement prévu sur la base de raccordement.
• Câblage à 2 fils : Raccorder aux paires de bornes : Ch0 (0,1), Ch1 (4,5), Ch2 (8,9), Ch3 (12,13), Ch4 (17,18), Ch5 (21,22), Ch6 (25,26), Ch7 (29,30).
• Câblage à 3 fils : Raccorder aux groupes de trois bornes : Ch0 (0,1,2), Ch1 (4,5,6), Ch2 (8,9,10), Ch3 (12,13,14), Ch4 (17,18,19), Ch5 (21,22,23), Ch6 (25,26,27), Ch7 (29,30,31).
• Exigences relatives au câble : Utiliser un câble multiconducteur blindé avec des blindages individuels pour chaque canal afin d’assurer la conformité CEM (isolation >500 V).

Contenu de l’emballage

• Un module d’entrée analogique Honeywell TC-PIA081 (8 points).
• Kit de connecteurs pour base de raccordement (vendu séparément – vérifier la compatibilité).
• Guide d’installation rapide (certificats et garantie de 12 mois non inclus).

Expédition et logistique

• Stock et livraison : Nous gardons le TC-PIA081 en stock jusqu’à épuisement des stocks. Nous expédions dans les 5 jours ouvrés suivant la confirmation de la commande.
• Options de transporteur : Sélectionnez FedEx, UPS ou DHL pour une livraison mondiale rapide et traçable.
• Retours : Nous acceptons les retours dans un délai de 30 jours pour les articles inutilisés dans leur emballage d’origine.

Foire aux questions

• Le TC-PIA081 est-il une pièce Honeywell neuve et originale ? Oui, nous fournissons uniquement des unités neuves, scellées en usine, provenant des stocks restants.
• Pourquoi ce module est-il obsolète ? Honeywell l’a remplacé par le TC-PIA082 ; nous proposons cette version pour les mises à niveau des systèmes existants.
• Puis-je utiliser ce module dans des zones dangereuses ? Oui – il bénéficie de la certification CENELEC II (1) 2G EEx ia/ib IIB/IIC T4 pour une utilisation à sécurité intrinsèque.
• Quels transmetteurs prend-il en charge ? Il accepte les transmetteurs à 2 et 3 fils avec une sortie de 4 à 20 mA.
• Le module assure-t-il une isolation entre les canaux ? Non – les entrées partagent une référence commune sans isolation entre les canaux.
• Quel câble dois-je utiliser ? Utilisez un câble multiconducteur blindé avec des blindages individuels pour chaque canal (isolation >500 V) afin d’assurer la conformité CE.
• Le TC-PIA081 est-il compatible avec mon système ControlNet existant ? Oui – il utilise le bus de fond de panier propriétaire du fabricant et s’adapte aux bases de raccordement Honeywell standard.
