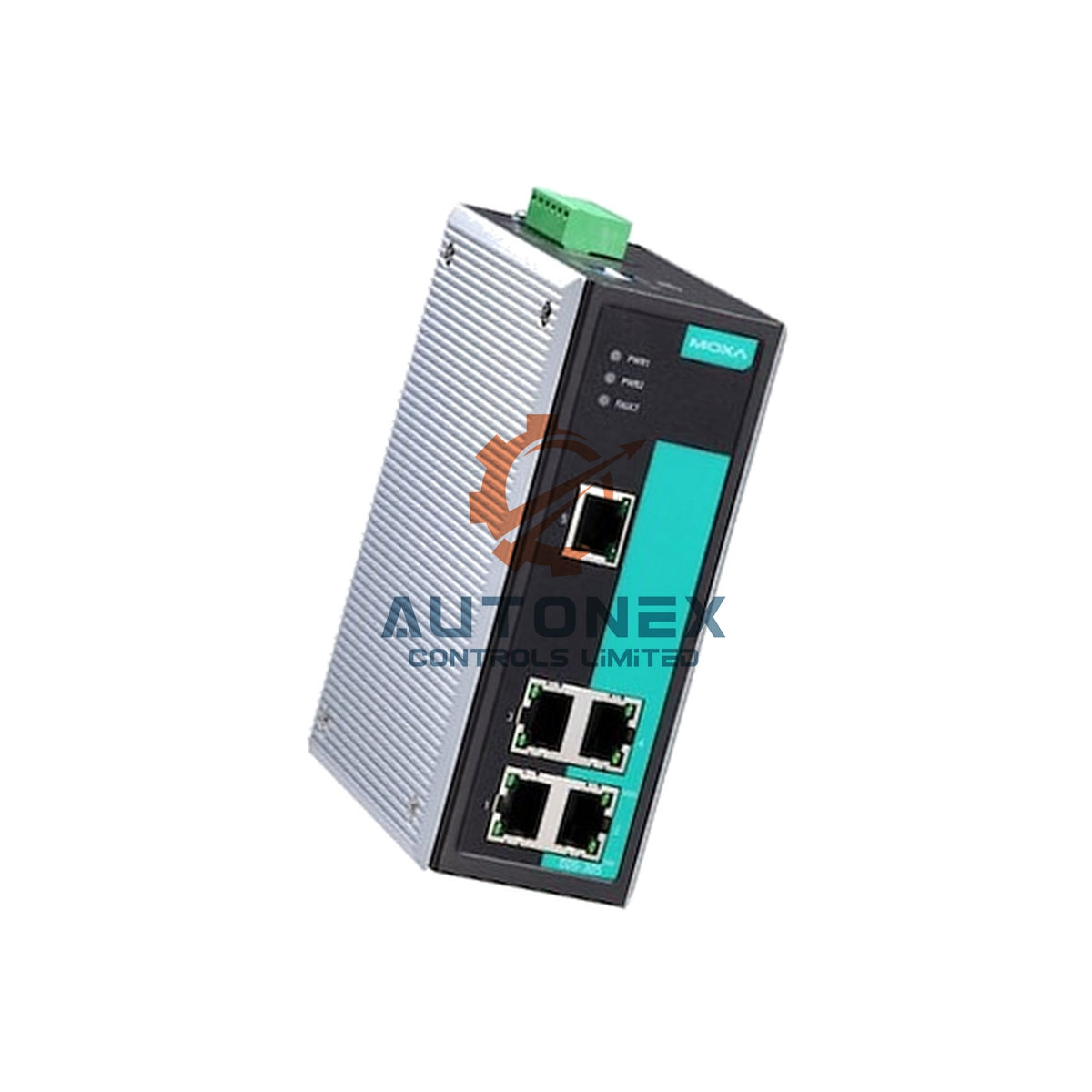

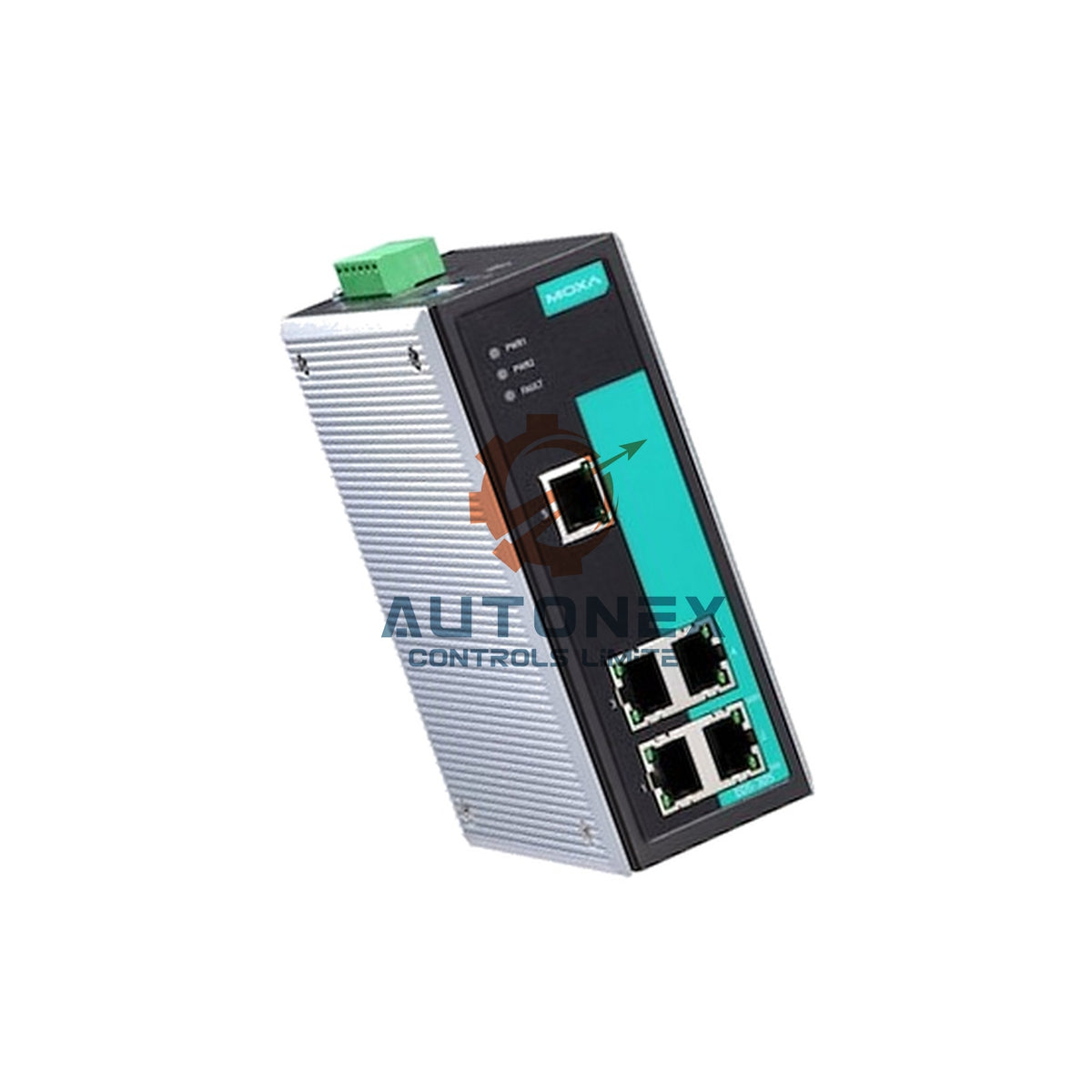

Commutateur Ethernet industriel non administrable Moxa EDS-305 à 5 ports

Commutateur Ethernet industriel non administrable à 5 ports EDS-305 de Moxa

Caractéristiques techniques

• Marque : Moxa
• Modèle : EDS-305
• Série : Série EDS-305
• Type de commutateur : non administrable, format pour montage sur rail DIN
• Ports RJ45 : 5 × 10/100BaseT(X) avec négociation automatique et MDI/MDI-X automatique
• Ports fibre : aucun
• Capacité de la table MAC : 1 K entrées
• Mémoire tampon des paquets : 0.384 Mbits
• MTBF : 422,742 heures (MIL-HDBK-217F, GB)
• Traitement : stockage et retransmission
• Protocoles : contrôle de flux IEEE 802.3, 802.3u et 802.3x
• Prise en charge des VLAN : transmission transparente des paquets balisés VLAN
• Alarme : masquage de l’alarme de coupure de port via un commutateur DIP ; 1 sortie relais (1 A à 24 VDC)
• Redondance et gestion : non prises en charge (conception non administrable)
• Tension d’alimentation : 24 VDC nominale (plage de fonctionnement de 12 à 48 VDC)
• Entrées d’alimentation : deux entrées redondantes
• Courant d’entrée : 0.11 A max. à 24 VDC
• Protection contre les surintensités : prise en charge
• Protection contre l’inversion de polarité : prise en charge
• Température de fonctionnement : 0 à 60 °C (standard)
• Température de stockage : -40 à 85 °C
• Humidité : 5 à 95 % sans condensation
• Indice de protection : IP30
• Dimensions (H×W×D) : 135 × 53.6 × 105 mm
• Poids : 0.79 kg
• Montage : sur rail DIN ; montage mural avec un kit en option
• Boîtier : métal, IP30
• Statut du cycle de vie : mature (dernière vérification : 2026-09)

Guide d’installation

• Montez le commutateur sur un rail DIN standard de 35 mm, à l’intérieur d’une armoire protégée.
• Utilisez le kit de montage mural en option si l’espace dans l’armoire limite l’accès au rail DIN.
• Raccordez les deux entrées d’alimentation à des sources 24 VDC distinctes, dans la plage de 12 à 48 VDC.
• Vérifiez que la protection contre l’inversion de polarité est activée avant de mettre les alimentations redondantes sous tension.
• Raccordez la sortie relais à votre circuit d’alarme, prévu pour 1 A et 24 VDC.
• Réglez le commutateur DIP pour masquer l’alarme de coupure de port lorsque la surveillance n’est pas nécessaire.
• Branchez les câbles RJ45 sur l’un des cinq ports MDI/MDI-X automatiques, sans vous soucier du croisement.
• Vérifiez que la température ambiante reste dans la plage de fonctionnement de 0 à 60 °C.

Contenu de l’emballage

• 1 × commutateur Ethernet non administrable Moxa EDS-305
• 1 × kit de montage sur rail DIN
• 1 × guide d’installation rapide
• Expédition par FedEx, UPS ou DHL, selon votre préférence

FAQ

• Q : L’EDS-305 est-il équipé d’une alarme relais ? R : Oui, il dispose d’une sortie relais prévue pour 1 A et 24 VDC.
• Q : Combien de ports RJ45 ce commutateur offre-t-il ? R : Il dispose de cinq ports 10/100BaseT(X) avec MDI/MDI-X automatique.
• Q : L’EDS-305 prend-il en charge des entrées d’alimentation redondantes ? R : Oui, il offre deux entrées sur une plage de 12 à 48 VDC.
• Q : Quelle est la valeur MTBF ? R : Le commutateur atteint 422,742 heures dans les conditions MIL-HDBK-217F, GB.
• Q : Quelle est la plage de température de fonctionnement ? R : Il fonctionne de manière fiable de 0 à 60 °C.
• Q : Le commutateur transmet-il le trafic balisé VLAN ? R : Oui, il transmet les paquets balisés VLAN de manière transparente.
• Q : Quelles sont les conditions relatives au stock et à l’expédition ? R : Nous disposons d’un stock neuf et d’origine et expédions sous 5 jours par DHL ou un transporteur similaire.
• Q : Quelle est la politique de retour ? R : Les retours sont acceptés dans les 30 jours pour toutes les commandes.
