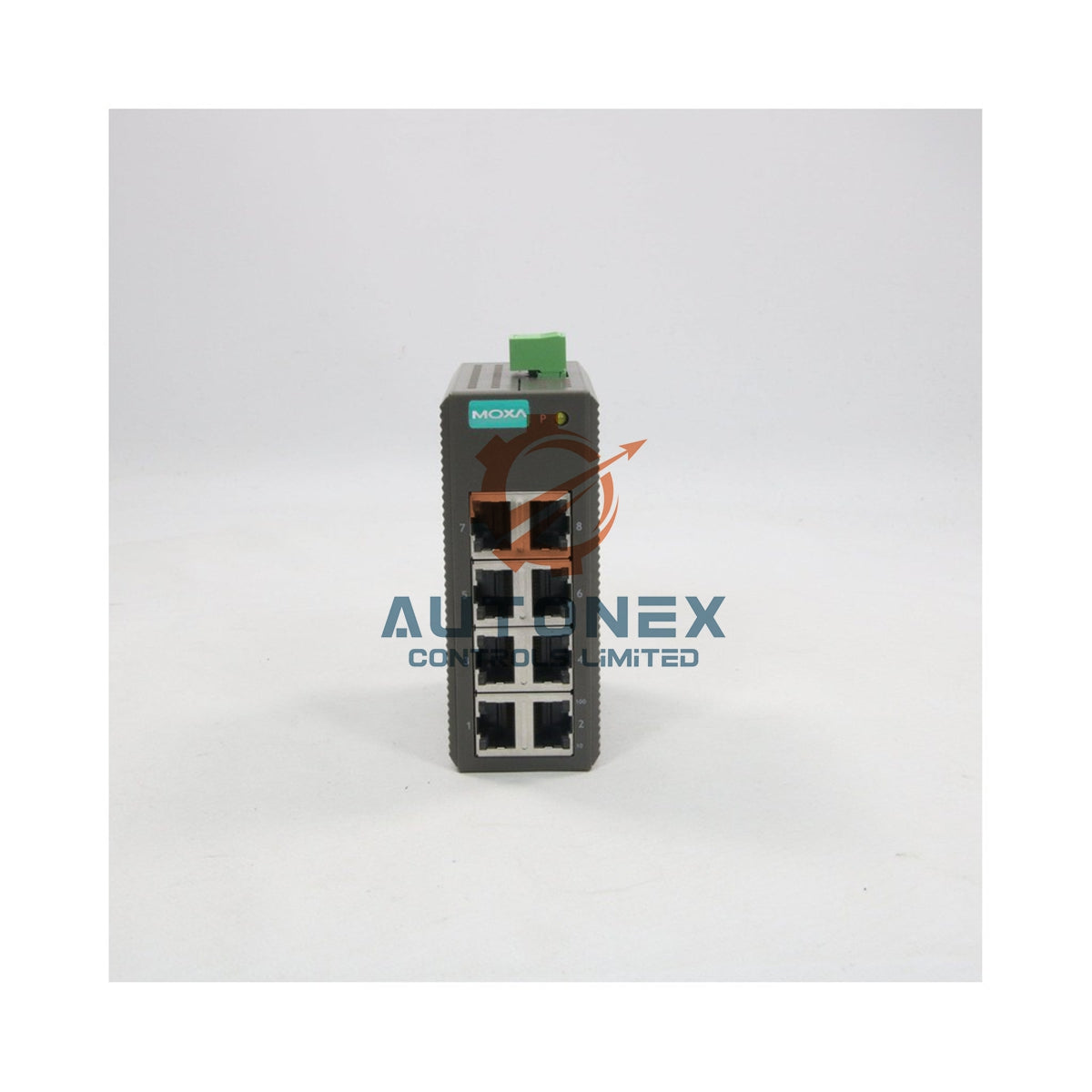

EDS-108 MOXA commutateur Ethernet non administrable à 8 ports

EDS-108 de MOXA : commutateur Ethernet non administrable d’entrée de gamme à 8 ports

Interface Ethernet et caractéristiques du commutateur

• Les ports 10/100BaseT(X) avec connecteurs RJ45 prennent en charge la connexion MDI/MDI-X automatique.
• Chaque port fonctionne en mode duplex intégral ou semi-duplex avec négociation automatique pour une configuration facile.
• La variante EDS-108-M-SC ajoute des ports fibre multimode SC 100BaseFX.
• Le commutateur est conforme aux normes de contrôle de flux IEEE 802.3, IEEE 802.3u et IEEE 802.3x.
• Une table MAC de 2 K entrées permet de gérer les nombres habituels d’appareils industriels tout en conservant une marge.
• La mémoire tampon de paquets de 768 kbits absorbe les pics de trafic sans perte de trames.
• Le traitement en mode stockage et retransmission vérifie chaque trame avant de la transmettre.

Paramètres d’alimentation

• Un bornier amovible à 3 contacts assure l’alimentation électrique.
• Le EDS-108 consomme 0,07 A à 24 VDC.
• La série EDS-108-M-SC consomme 0,1 A à 24 VDC.
• La plage de tension de fonctionnement s’étend de 12 à 48 VDC, pour une conception flexible de l’alimentation.
• La protection contre les surintensités se déclenche à 2,5 A @ 24 VDC.
• La protection contre l’inversion de polarité protège le commutateur contre les erreurs de câblage.

Caractéristiques physiques et installation

• Le boîtier métallique possède un indice de protection IP30 pour une utilisation industrielle en intérieur.
• Les dimensions sont de 50,3 x 124 x 84,8 mm (1,98 x 4,88 x 3,34 pouces).
• L’appareil ne pèse que 170 g (0,38 lb), ce qui ajoute peu de charge au rail.
• Le montage sur rail DIN permet d’encliqueter le commutateur sur un rail standard.
• Montez l’appareil verticalement en laissant l’air circuler librement autour du boîtier métallique.
• Raccordez le bornier à une source de 24 VDC et respectez les repères de polarité.
• Branchez les câbles RJ45 sur n’importe quel port ; la fonction MDI/MDI-X automatique prend en charge les câblages droits ou croisés.

Limites environnementales et immunité

• La plage de température de fonctionnement va de -10 à 60 °C (14 à 140 °F).
• La température de stockage s’étend de -40 à 85 °C (-40 à 185 °F), emballage compris.
• Une humidité relative de 5 à 95 % (sans condensation) convient à la plupart des environnements industriels.
• La conformité CEM couvre les normes CISPR 32 et FCC Part 15B Class A.
• L’immunité aux décharges électrostatiques atteint 4 kV au contact et 8 kV dans l’air, conformément à la norme IEC 61000-4-2.
• Les essais d’immunité aux champs rayonnés satisfont à 3 V/m de 80 MHz à 1 GHz.
• Les essais d’immunité aux transitoires électriques rapides, aux surtensions, aux perturbations conduites et aux champs magnétiques suivent les normes de la série IEC 61000-4.
• Les essais de choc, de vibrations et de chute libre suivent les normes IEC 60068-2-27, -2-6 et -2-31.
• La MTBF atteint 7,492,000 heures selon les normes Telcordia (Bellcore) et GB.

Contenu de l’emballage et expédition

• Un commutateur MOXA EDS-108 dans son emballage d’origine.
• Un bornier amovible à 3 contacts pour le câblage d’alimentation.
• Le matériel de montage sur rail DIN fourni par le fabricant.
• Nous expédions les commandes sous 5 jours par FedEx, UPS ou DHL.

FAQ

• Q : L’EDS-108 est-il neuf et d’origine ? R : Oui. Nous fournissons des appareils d’origine entièrement neufs et avons des stocks disponibles pour les commandes immédiates.
• Q : À quelle vitesse expédiez-vous et quels transporteurs utilisez-vous ? R : Nous expédions sous 5 jours par FedEx, UPS ou DHL.
• Q : Puis-je retourner le commutateur s’il ne convient pas à ma conception ? R : Oui. Nous acceptons les retours dans les 30 jours suivant la livraison.
• Q : L’EDS-108 inclut-il des ports fibre ? R : Le modèle de base dispose de 8 ports RJ45 ; le EDS-108-M-SC ajoute des ports fibre multimode SC.
• Q : Quelle tension d’entrée le commutateur accepte-t-il ? R : Il fonctionne de 12 à 48 VDC et est généralement alimenté en 24 VDC.
• Q : Quelle est la plage de température de fonctionnement ? R : Le commutateur fonctionne de -10 à 60 °C (14 à 140 °F).
• Q : Quelle est la durée de vie moyenne entre pannes (MTBF) ? R : MOXA indique une MTBF de 7,492,000 heures selon les normes Telcordia (Bellcore) et GB.
