Carte de connexion d'alimentation GE Mark V G8 DS200PCCAG8ACB

Carte de connexion d’alimentation DS200PCCAG8ACB – Série GE Mark V

Caractéristiques techniques

• Marque : General Electric (GE)
• Modèle : DS200PCCAG8ACB
• Catégorie : Carte de connexion d’alimentation
• Série : Mark V
• Fabricant : General Electric
• Manuel d’instructions : GEI-100161B
• Acronyme fonctionnel : PCCA
• Revêtement du circuit imprimé : Revêtement standard
• Révision fonctionnelle 1 : A
• Révision fonctionnelle 2 : C
• Révision du dessin : B
• Numéro de groupe : Groupe 8 (G8)
• Nombre de canaux : 6
• Plage d’entrée : 1–5 V CC
• Sorties : 24 V CC
• Courant de sortie analogique : 0–20 mA
• Technologie : Montage en surface
• Température de fonctionnement : -30°C à 65°C
• Dimensions : 26.41 cm de hauteur × 21.33 cm
• Pays d’origine : États-Unis

Groupes de cartes et mise à l’échelle de tension

• La carte PCCA comprend dix numéros de groupe, déterminés par la tension du système, la taille du châssis et la méthode de conversion de puissance.
• G1, G7 et G9 : Systèmes régénératifs de 240–630 volts.
• G2, G8 et G10 : Systèmes non régénératifs de 240–700 volts.
• La carte DS200PCCAG8ACB appartient au groupe 8, qui convient aux systèmes non régénératifs de 240–700 volts.

Configuration des cavaliers

• La carte comporte quatre cavaliers filaires : JP1, JP2, WP3 et WP4.
• JP1 et JP2 se raccordent aux bornes à lame appropriées (P3 à P10), selon le numéro de groupe de la carte et la tension du système.
• WP3 relie la borne à lame P2A à P2B.
• WP4 relie la borne à lame P1A à P1B.
• WP3 et WP4 déterminent si les condensateurs d’amortissement sont raccordés au même point du pont de puissance que le canal de rétroaction de tension.

Composants clés et fonctions

• Transformateurs d’impulsions : Ils fournissent les signaux de commande de grille au pont de thyristors SCR pour assurer une commutation fiable.
• Circuits d’amortissement : Les variateurs de faible à moyenne puissance comprennent des circuits d’amortissement qui gèrent les surtensions sur les lignes CA, le bus CC et les circuits de commande de grille.
• Composants limiteurs de tension : Les condensateurs, résistances, transistors et circuits intégrés spécialisés assurent la suppression et la limitation de tension.

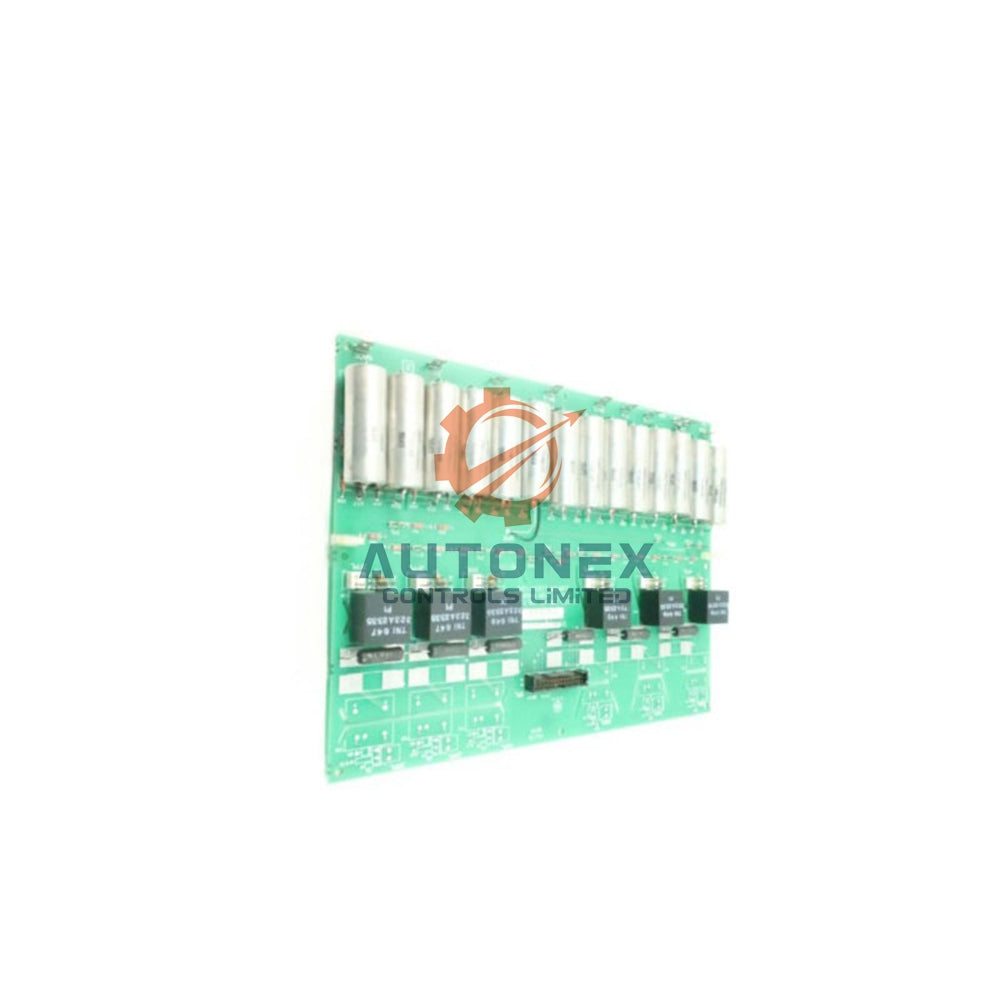

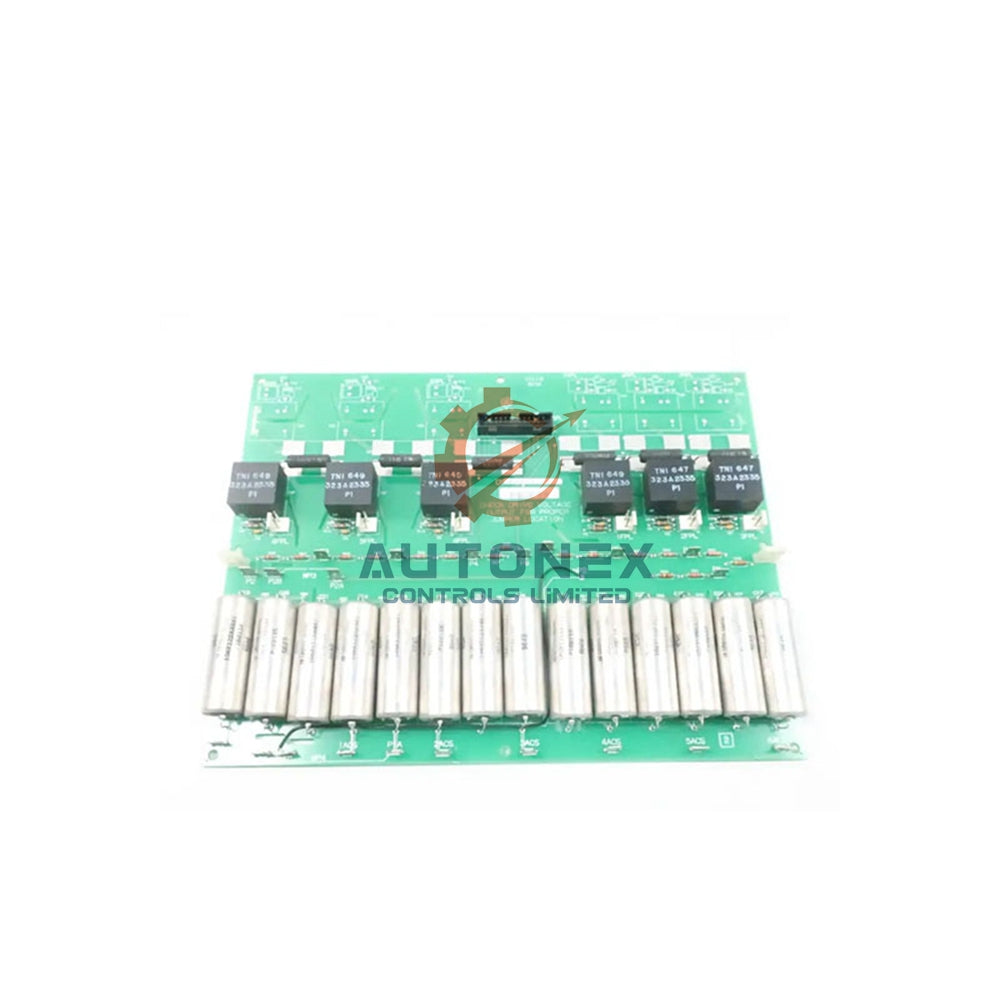

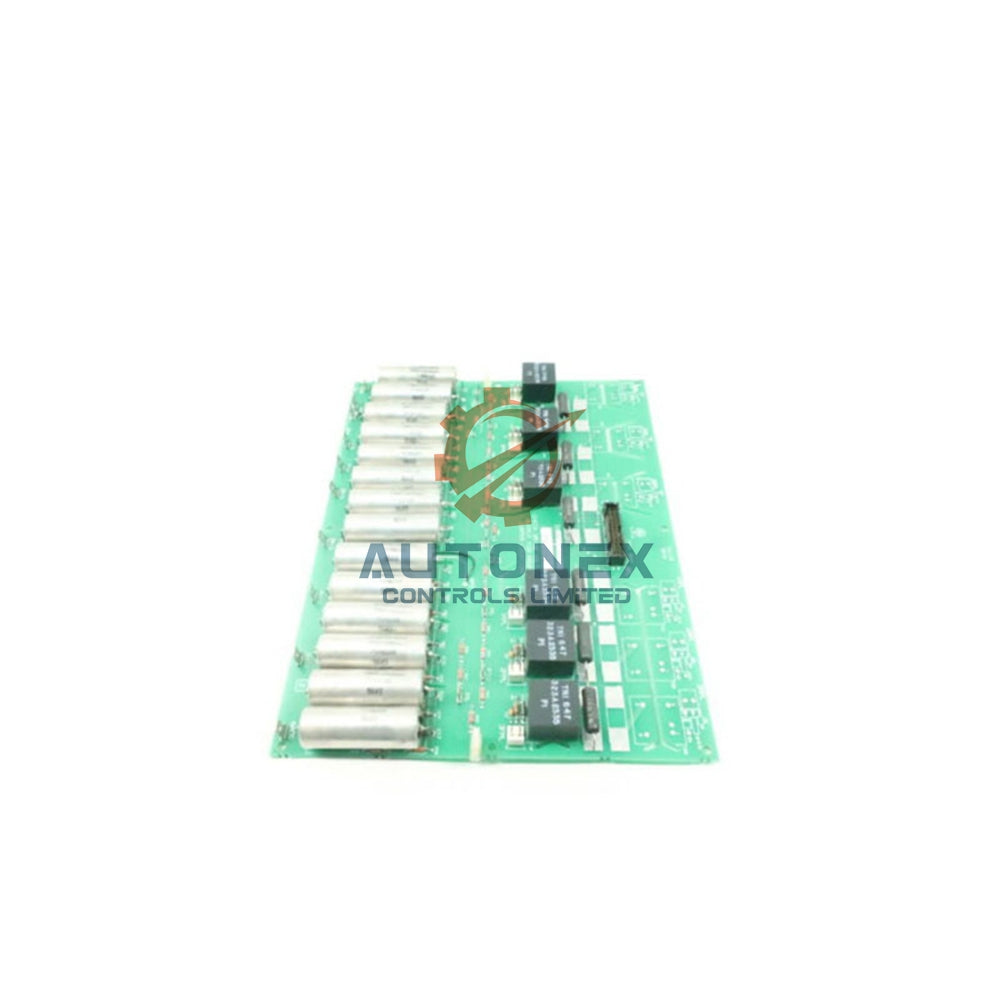

• Condensateurs en forme de tambour : De grands condensateurs argentés en forme de tambour sont empilés le long du bas de la carte de circuit imprimé principale.
• Interface de signaux : La carte reçoit et transmet des signaux à la carte d’alimentation, au pont de thyristors SCR et aux autres composants du variateur par plusieurs connecteurs.

Guide d’installation

• Notez les raccordements des fils et des câbles sur la carte défectueuse avant de la retirer.
• Étiquetez les fils et les connecteurs et prenez une photo de la carte avant de débrancher les câbles.
• Notez que les versions plus récentes de la carte peuvent présenter des connecteurs réorganisés ou des composants de couleurs et de formes différentes.
• Installez la nouvelle carte en toute confiance : sa compatibilité est vérifiée avant la livraison.
• Ne tirez jamais sur une nappe pour la débrancher ; tenez le connecteur situé sur la carte d’une main.
• De l’autre main, tenez fermement le connecteur à l’extrémité de la nappe, puis séparez les deux connecteurs.
• Vérifiez que tous les signaux des nappes sont correctement transmis et reçus afin d’éviter tout problème de fiabilité opérationnelle.

Liste des éléments inclus

• 1 × Carte de connexion d’alimentation DS200PCCAG8ACB
• 1 × Sachet de protection antistatique
• 1 × Emballage de protection en mousse
• 1 × Carton d’expédition

Expédition et assistance

• Nous expédions dans le monde entier par FedEx, UPS et DHL.
• Nous expédions les commandes dans les 5 jours ouvrables suivant la confirmation du paiement.
• Les retours sont acceptés dans les 30 jours suivant la livraison, conformément à notre politique de retour.
• Toutes les unités sont neuves et d’origine.
• Notre stock est disponible pour une commande immédiate.

FAQ

• Q : Quelle est la fonction principale de la carte DS200PCCAG8ACB ?
  R : Elle relie les circuits de commande du variateur au pont de puissance à thyristors SCR et fournit les signaux de commande de grille par l’intermédiaire de transformateurs d’impulsions.
• Q : À quel numéro de groupe cette carte appartient-elle ?
  R : Elle appartient au groupe 8, qui convient aux systèmes non régénératifs de 240–700 volts.
• Q : Combien de cavaliers filaires la carte comporte-t-elle ?
  R : Elle comporte quatre cavaliers filaires : JP1, JP2, WP3 et WP4.
• Q : Quelle est la plage d’entrée et la tension de sortie ?
  R : La plage d’entrée est de 1–5 V CC et les sorties sont de 24 V CC.
• Q : Quelle est la plage de température de fonctionnement ?
  R : La carte fonctionne de manière fiable entre -30°C et 65°C.
• Q : Combien de canaux la carte prend-elle en charge ?
  R : Elle prend en charge 6 canaux avec un courant de sortie analogique de 0–20 mA.
• Q : La carte DS200PCCAG8ACB est-elle en stock ?
  R : Oui, cet article est en stock et prêt à être expédié.
• Q : Combien de temps prend l’expédition ?
  R : Nous expédions dans les 5 jours ouvrables par FedEx, UPS ou DHL.
• Q : Quelle est la politique de retour ?
  R : Les retours sont acceptés dans les 30 jours suivant la livraison.
