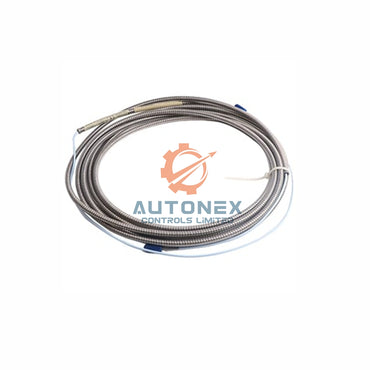

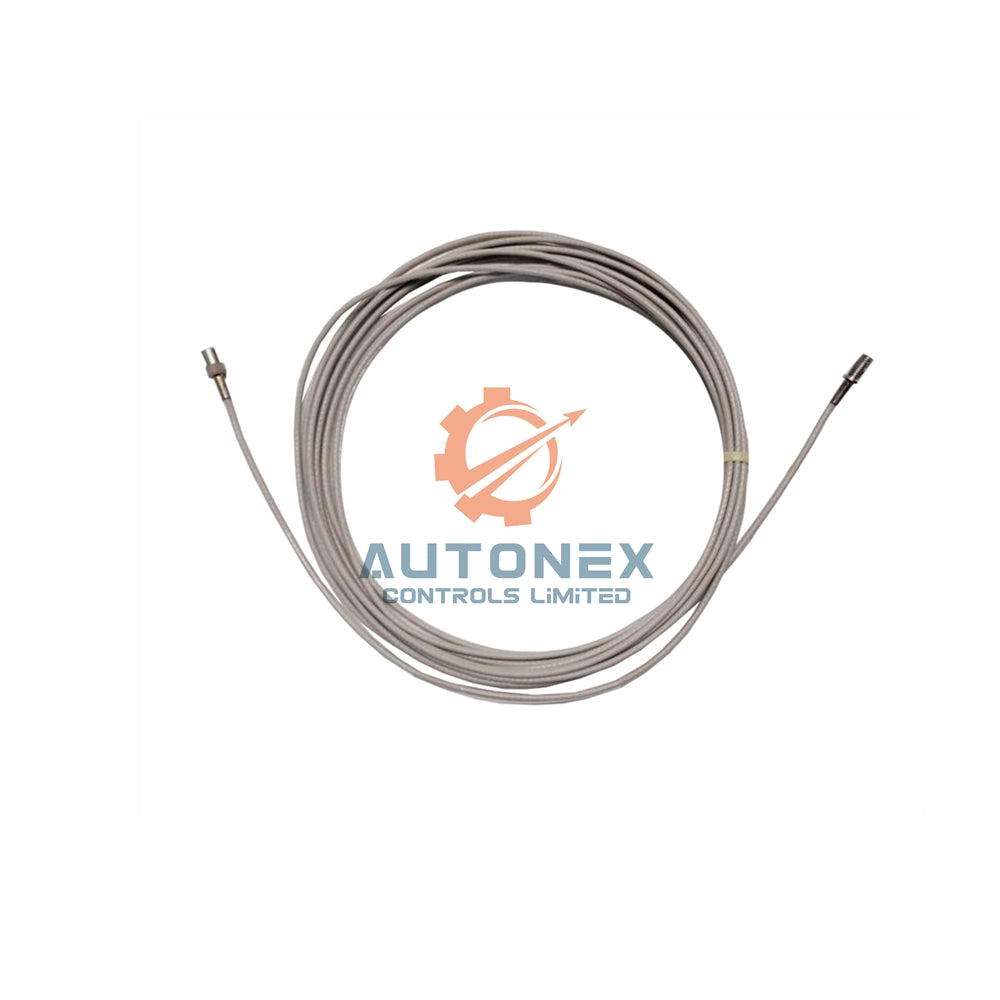

Sonde de proximité Bently Nevada 330709-000-040-90-01-05

Sonde de proximité Bently Nevada 330709-000-040-90-01-05 – Série 3300 XL 11 mm

Spécifications techniques

• Marque : Bently Nevada
• Modèle : 330709-000-040-90-01-05
• Série : Sondes de proximité 3300 XL 11 mm
• Catégorie : Sonde de proximité / sonde à courants de Foucault
• Type de sonde : Sonde 3300 XL 11 mm, filetage M16 x 1.5, sans armure
• Longueur non filetée : 0 mm
• Longueur totale du boîtier : 40 mm
• Longueur totale : 9.0 mètres (29.5 pieds)
• Type de connecteur et de câble : Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard
• Homologation par les organismes : Homologations multiples
• Résistance CC de la sonde : 8.5 ± 1.1 ohms entre le conducteur central et le conducteur extérieur
• Dimension minimale recommandée de la cible : diamètre de surface plane de 30.5 mm (1.2 po)
• Diamètre minimal recommandé de l’arbre : 152 mm (6.0 po)
• Matériau de l’embout de la sonde : Sulfure de polyphénylène (PPS)
• Matériau du boîtier de la sonde : Acier inoxydable AISI 304 (SST)
• Câble de la sonde : Câble de sonde triaxial 75 Ω, isolé en propylène fluoré d’éthylène (FEP)
• Couple de serrage du boîtier de la sonde : 21.1 N·m (187 in·lb) recommandé
• Couple de serrage connecteur à connecteur : Serrage manuel recommandé ; maximum 0.565 N·m (5 in·lb)
• Rayon de courbure minimal : 25.4 mm (1.0 po) avec ou sans armure SST
• Filetage du boîtier de la sonde : M16 x 1.5
• Longueur maximale d’engagement du filetage : 24 mm
• Plage de température de la sonde : -52°C à +177°C (-62°F à +351°F) en fonctionnement et en stockage
• Précaution relative à la température : L’exposition de la sonde à une température inférieure à -34°C (30°F) peut provoquer une défaillance prématurée du joint d’étanchéité sous pression

FAQ

• Q : Quelle est la longueur totale de la sonde 330709-000-040-90-01-05 ?
  R : La longueur totale de la sonde est de 9.0 mètres (29.5 pieds), câble compris.
• Q : Quelle est la taille du filetage de cette sonde ?
  R : Elle utilise un filetage M16 x 1.5 et est fournie sans armure.
• Q : Quelle est la résistance CC de la sonde ?
  R : La résistance entre le conducteur central et le conducteur extérieur est de 8.5 ± 1.1 ohms.
• Q : Quel est le couple de serrage recommandé pour le boîtier de la sonde ?
  R : Le couple recommandé est de 21.1 N·m (187 in·lb).
• Q : Quel est le rayon de courbure minimal du câble ?
  R : Le rayon de courbure minimal est de 25.4 mm (1.0 po) avec ou sans armure SST.
• Q : Quelle plage de température cette sonde supporte-t-elle ?
  R : Elle fonctionne et se stocke entre -52°C et +177°C (-62°F et +351°F).
• Q : De quel type de connecteur cette sonde dispose-t-elle ?
  R : Elle dispose d’un connecteur coaxial miniature ClickLoc avec protecteur de connecteur et câble standard.
• Q : Quelle est la dimension minimale recommandée de la cible ?
  R : Le diamètre minimal recommandé de la surface plane est de 30.5 mm (1.2 po).
• Q : Quel est le diamètre minimal recommandé de l’arbre ?
  R : Le diamètre minimal recommandé de l’arbre est de 152 mm (6.0 po).
• Q : Cette sonde dispose-t-elle de plusieurs homologations ?
  R : Oui, l’option d’homologation par les organismes est 05, ce qui signifie « Homologations multiples ».
