330707-00-20-10-11-05 Bently Nevada 3300 XL Sonde de 11 mm

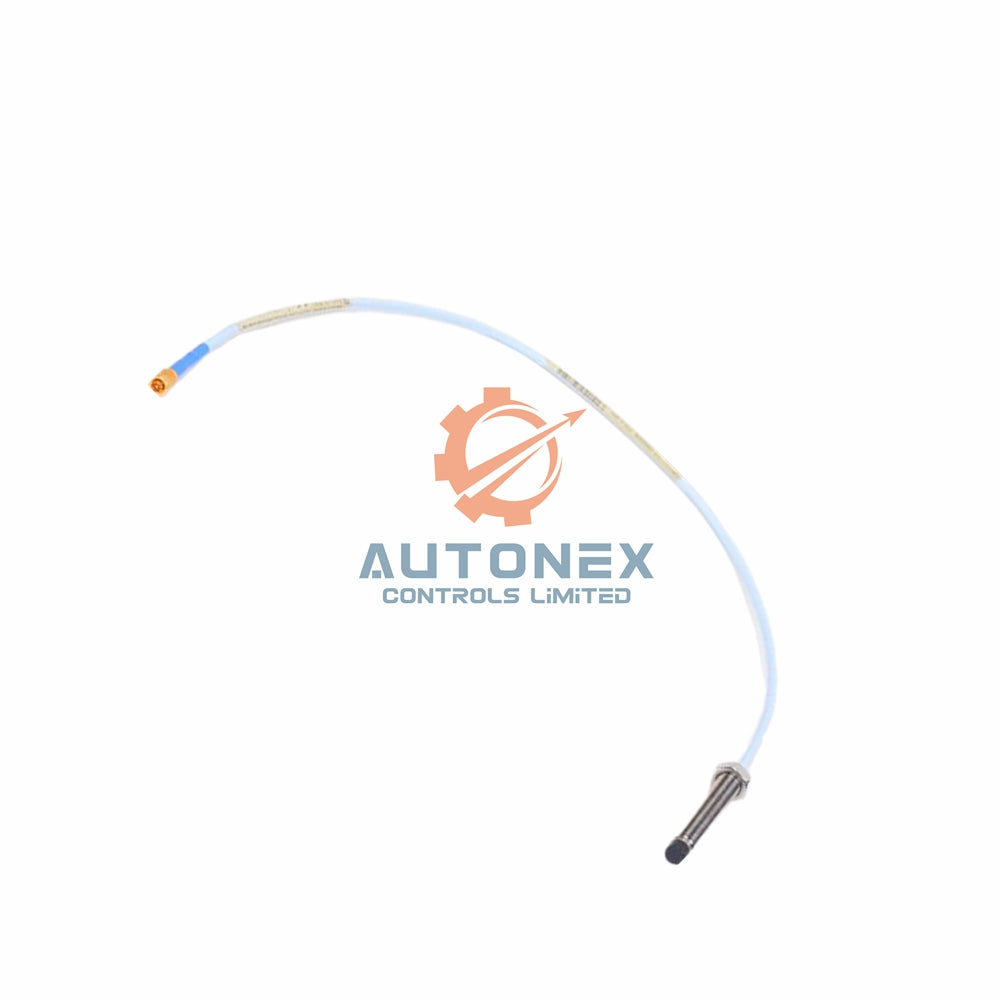

Sonde de proximité 3300 XL 11 mm - Bently Nevada 330707-00-20-10-11-05

• Marque et série : Bently Nevada, série 3300 XL.
• Numéro de modèle : 330707-00-20-10-11-05.
• Type de sonde : sonde de proximité de 11 mm de diamètre sans blindage.
• Spécification du filetage : filetage 5/8-18 UNF.
• Longueur sans filetage : 0,0 pouce (Option 00).
• Longueur totale du boîtier : 2,0 pouces (Option 20).
• Longueur totale du câble : 1,0 mètre (3,3 pieds, Option 10).
• Connecteur et câble : connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble FluidLoc (Option 11).
• Approbation des agences : Approbations multiples (Option 05).

Spécifications techniques

• Matériau de la pointe de la sonde : sulfure de polyphénylène (PPS).
• Matériau du boîtier de la sonde : acier inoxydable AISI 304 (SST).
• Type de câble : câble triaxial 75 Ω, isolé en FEP.
• Température de fonctionnement : -51°C à +177°C (-60°F à +351°F).
• Température de stockage : -52°C à +177°C (-62°F à +351°F).
• Joint de pression : Joint torique en Viton ; conception d’étanchéité à pression différentielle.
• Résistance DC (RPROBE) : 5,9 ± 0,5 ohms (du conducteur central au conducteur extérieur) pour une longueur de 1,0 m.
• Poids d’expédition : 0,17 kg.

Données mécaniques et d’installation

• Filetage du boîtier : 5/8-18 UNF.
• Engagement maximal du filetage : 0,938 pouces.
• Couple maximal du boîtier : 45,2 N•m (400 in•lb).
• Couple recommandé : 15,2 N•m (133 in•lb).
• Couple de serrage du connecteur : Serrage à la main recommandé ; max 0,565 N•m (5 in•lb).
• Rayon de courbure minimum : 25,4 mm (1,0 pouce) avec ou sans blindage.
• Autres options de filetage : M16x1.5 (engagement max 24 mm).

Caractéristiques environnementales et de durabilité

• Large plage de températures : de -52°C à +177°C pour le stockage et l’utilisation.
• Précaution pour le joint : Des températures inférieures à -34°C peuvent endommager le joint de pression.
• Gaine du câble : Le matériau FEP offre une excellente résistance chimique et thermique.
• Protecteur de connecteur : Offre une protection supplémentaire pour le connecteur dans les environnements difficiles.
• Intégrité du signal : Le design triaxial minimise les interférences électriques.
• Durabilité de la pointe : La pointe en PPS résiste aux environnements industriels difficiles.
• Câble FluidLoc : Offre une meilleure résistance à la pénétration des fluides.

Directives d'installation

• Appliquez le couple recommandé de 15,2 N•m pour le boîtier de la sonde.
• Ne dépassez pas le couple maximal de 45,2 N•m.
• Maintenez un rayon de courbure minimum de 25,4 mm pour le câble.
• Serrez le connecteur à la main ; ne dépassez pas 0,565 N•m.
• Évitez d'exposer la sonde à des températures inférieures à -34°C.
• Assurez-vous que l'engagement du filetage ne dépasse pas 0,938 pouces.

Contenu du paquet

• Un 330707-00-20-10-11-05 sonde sans blindage.
• Câble triaxial FluidLoc FEP intégré de 1,0 mètre.
• Connecteur coaxial miniature ClickLoc avec protecteur de connecteur.
• Joint torique Viton préinstallé.
• Fiche d'instructions d'installation et de sécurité.

Questions fréquemment posées (FAQ)

• Cette sonde est-elle neuve et originale ? Oui, elle est neuve et originale de Bently Nevada.
• Avez-vous ce modèle en stock ? Oui, ce modèle est en stock et prêt à être expédié.
• Quelles sont les options d'expédition ? Nous expédions sous 5 jours ouvrables via DHL, FedEx ou UPS.
• Puis-je retourner ce produit ? Oui, nous acceptons les retours dans les 30 jours suivant la livraison.
• Quelle est la longueur totale du câble ? La longueur totale est de 1,0 mètre (3,3 pieds).
• Quelle est la température de fonctionnement de la sonde ? Elle fonctionne de -51°C à +177°C.
• Cette sonde est-elle blindée ? Non, ce modèle est sans blindage.
• Quelle taille de filetage utilise cette sonde ? Elle utilise un filetage 5/8-18 UNF.
• Quelles homologations d'agence cette sonde possède-t-elle ? Elle dispose de plusieurs homologations (Option 05).
• Quelle est la résistance DC pour cette longueur ? La résistance est de 5,9 ± 0,5 ohms.
• Qu'est-ce qu'un protecteur de connecteur ? Il protège le connecteur contre les dommages et la contamination.
