330104-01-12-05-01-05 Sonde de proximité Bently Nevada de 8 mm

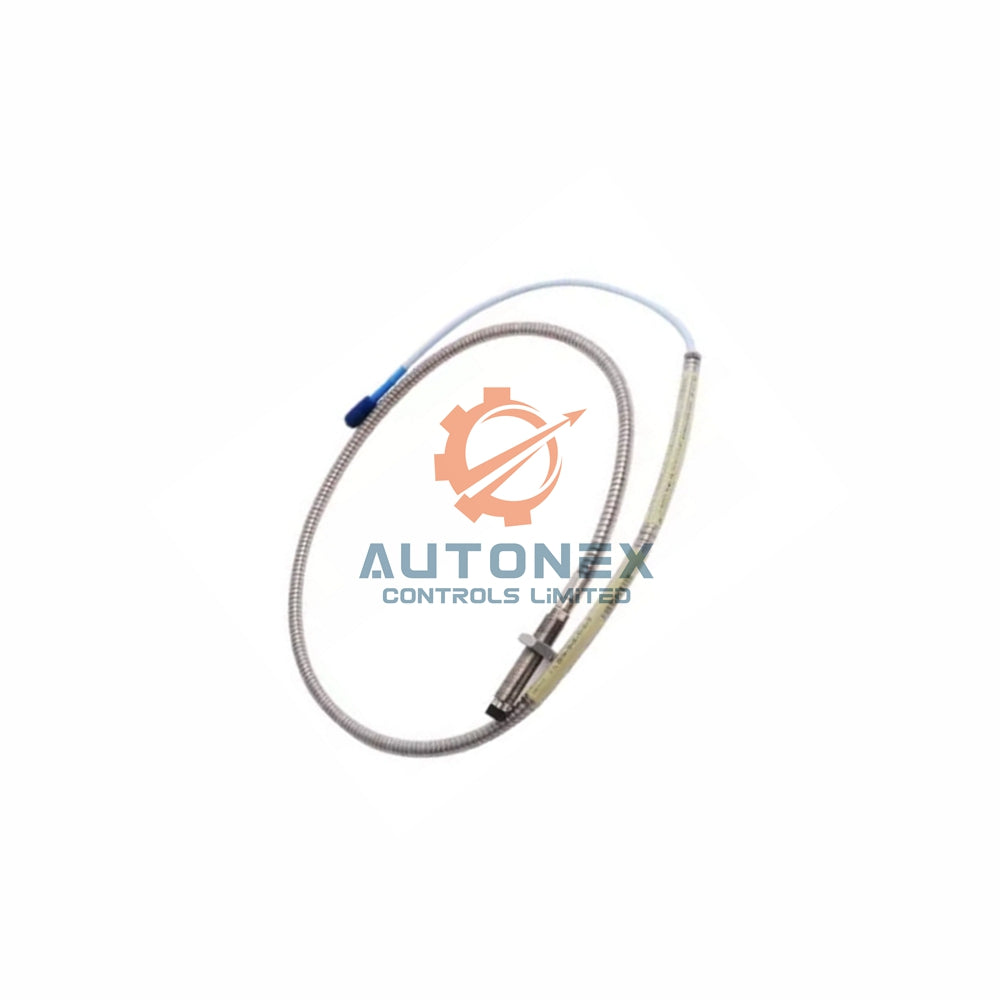

Sonde de proximité Bently Nevada 330104-01-12-05-01-05 3300 XL 8 mm

Spécifications techniques principales

• Plage de mesure : étendue linéaire de 2 mm (80 mils), commençant à 0,25 mm de la cible et se terminant à 2,3 mm.
• Signal de sortie : fournit environ -1 à -17 Vcc sur toute la plage de fonctionnement linéaire.
• Écart radial recommandé pour les vibrations : réglé à -9 Vcc, correspondant à environ 1,27 mm (50 mils).
• Résistance CC (RPROBE) : valeur nominale de 7,45 Ω ± 0,50 pour une longueur de sonde de 0,5 mètre.
• Matériau de l’embout de la sonde : le sulfure de polyphénylène (PPS) offre une excellente résistance à l’usure et aux produits chimiques.
• Matériau du corps de la sonde : l’acier inoxydable AISI 303 ou 304 (SST) garantit une grande durabilité dans les environnements difficiles.
• Filetage du corps : filetage métrique M10 x 1 avec une longueur d’engagement maximale de 15 mm.
• Longueur totale du corps : 120 mm pour cette configuration spécifique.

Paramètres environnementaux et d’installation

• Plage de température (standard) : fonctionnement de -52 °C à +177 °C (-62 °F à +350 °F) pour la sonde et le câble.
• Sonde pour température étendue : l’embout résiste jusqu’à +218 °C (+425 °F) ; le câble et le connecteur supportent +260 °C (+500 °F).
• Résistance à l’humidité : variation inférieure à 3 % de l’ASF après 56 jours à 93 % d’humidité relative, conformément à la norme IEC 68-2-3.
• Joint d’étanchéité à la pression : le joint torique en Viton® assure l’étanchéité à la pression différentielle ; aucun essai de pression n’est effectué avant l’expédition.
• Câblage sur site : utiliser un câble triade blindé à trois conducteurs de 0,2 à 1,5 mm² (16–24 AWG), jusqu’à 305 mètres.
• Réponse en fréquence : un câblage sur site plus long réduit les signaux haute fréquence ; se reporter aux figures 10 et 12.

Homologations et certifications de sécurité

• Sécurité intrinsèque (ia) : AEx/Ex ia IIC T5…T1 Ga pour la classe I, zone 0 ; groupes A, B, C, D.
• Non incendiaire (nA/ec) : AEx/Ex nA IIC T5…T1 Gc pour la classe I, zone 2 ; groupes A, B, C, D.
• Homologations des organismes : cette 330104-01-12-05-01-05 est conforme aux normes CSA, ATEX et IECEx.

Directives d’installation et de câblage

• Monter la sonde avec un filetage M10 x 1 dans un trou taraudé de 15 mm de profondeur.
• Raccorder fermement le connecteur coaxial miniature ClickLoc au capteur Proximitor.
• Acheminer soigneusement le câble standard en évitant les courbures prononcées et les tensions excessives.
• Utiliser un câblage sur site étamé pour garantir des connexions fiables dans les armoires de commande.
• Maintenir la longueur totale du câblage sur site en dessous de 305 mètres pour une intégrité optimale du signal.

Contenu de l’emballage

• Sonde 330104-01-12-05-01-05 avec câble blindé intégré de 0,5 m
• Connecteur coaxial miniature ClickLoc avec protecteur de connecteur
• Joint torique Viton® d’étanchéité à la pression préinstallé sur l’embout de la sonde
• Guide de référence rapide pour l’installation et le câblage

Expédition et livraison

• Nous expédions toutes les commandes via FedEx, UPS ou DHL pour une livraison rapide et suivie.
• Nous traitons et expédions les commandes dans un délai de 5 jours ouvrés après confirmation de l’achat.
• Tous les produits sont neufs et d’origine, directement fournis par Bently Nevada.

Foire aux questions (FAQ)

• Cette sonde est-elle neuve et d’origine ? Oui, nous fournissons uniquement des pièces Bently Nevada 100 % neuves et authentiques.
• Quelle est la disponibilité en stock de la 330104-01-12-05-01-05 ? Ce modèle est en stock et prêt à être expédié.
• Combien de temps faut-il pour la livraison ? Les délais de livraison dépendent de votre lieu de résidence ; nous utilisons les services express de FedEx, UPS ou DHL.
• Puis-je retourner la sonde si elle ne convient pas à mon application ? Oui, nous acceptons les retours dans les 30 jours suivant la réception.
• Quel est le réglage d’écart recommandé pour les vibrations radiales ? Régler l’écart à -9 Vcc, soit environ 1,27 mm.
• La sonde prend-elle en charge un fonctionnement à température étendue ? Oui, l’embout de la sonde pour température étendue fonctionne jusqu’à +218 °C.
