330104-00-03-05-02-00 Sonde Bently Nevada 3300 XL 8 mm

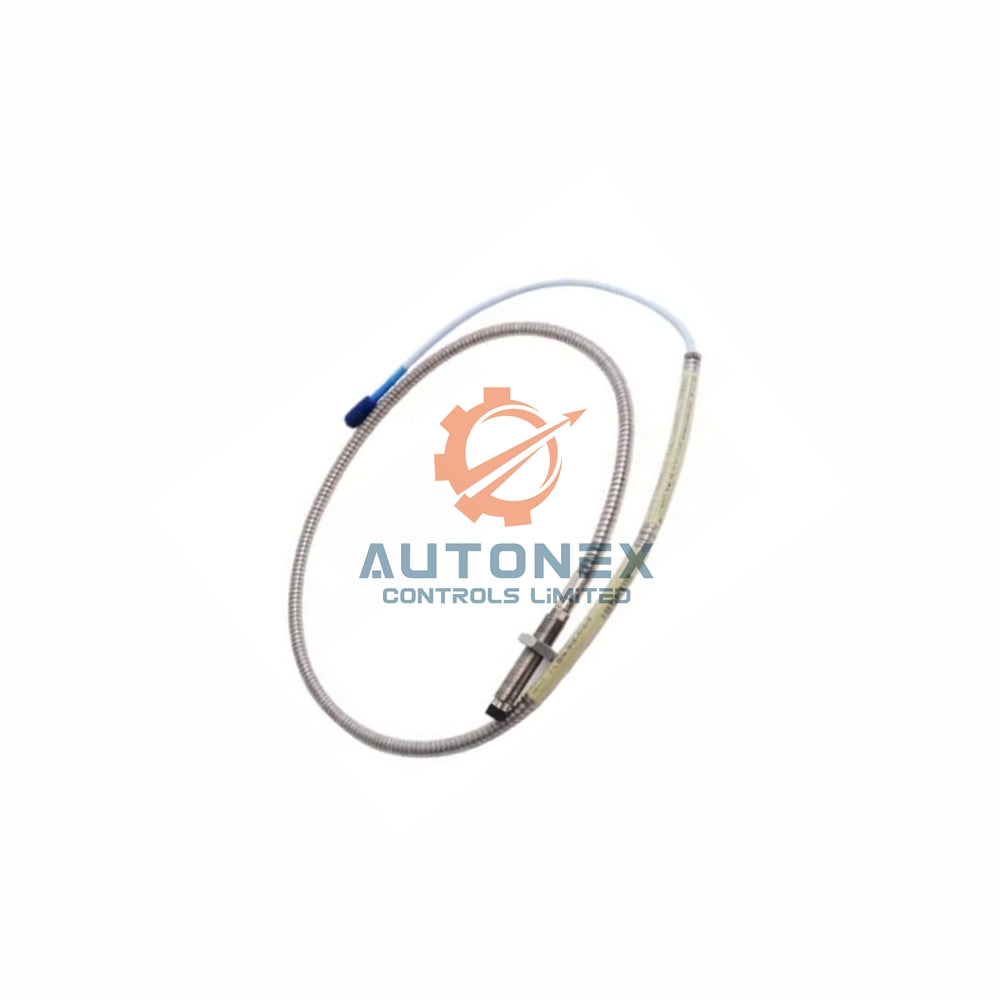

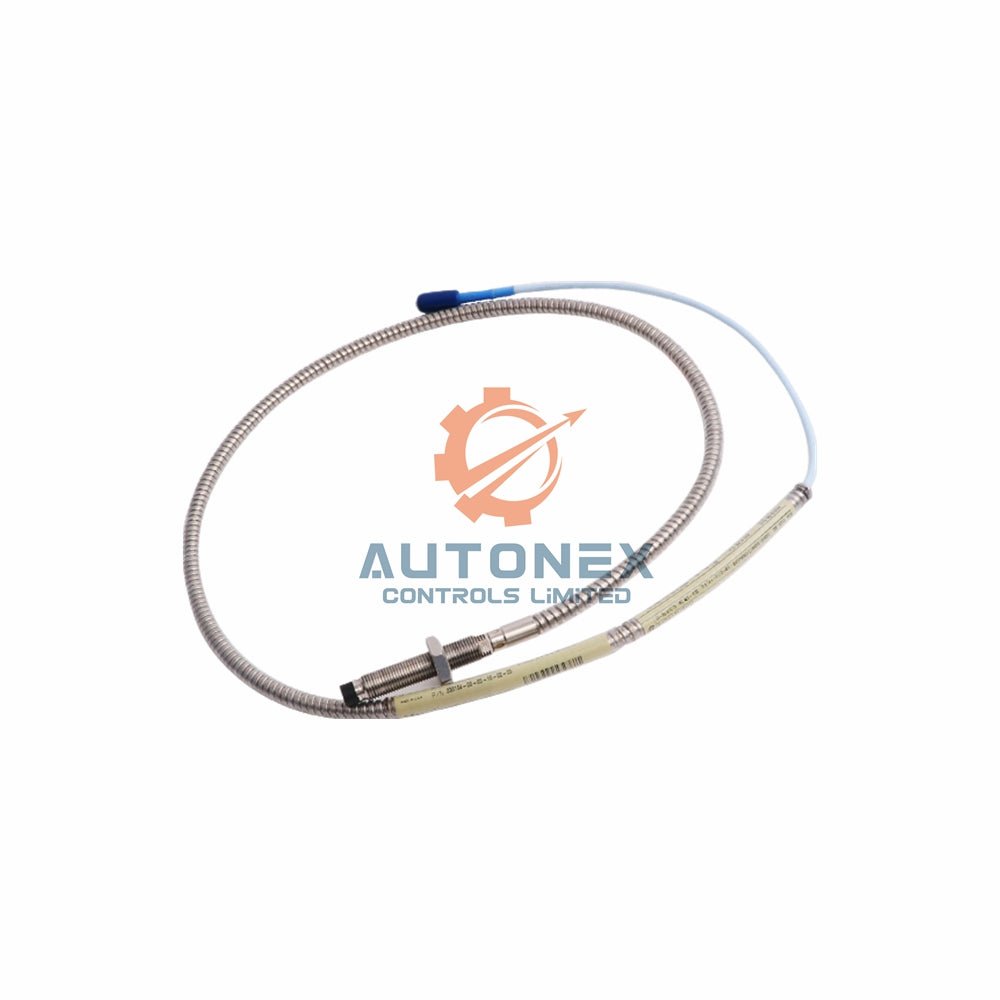

Sonde de proximité Bently Nevada 3300 XL 8 mm – 330104-00-03-05-02-00

Principales spécifications techniques

• Plage linéaire : 2 mm (80 mils), à partir de 0,25 mm de la cible, jusqu’à 2,3 mm.
• Écart recommandé (vibrations radiales) : -9 Vdc, environ 1,27 mm (50 mils).
• Résistance CC (longueur de 0,5 m) : 7,45 ± 0,50 Ω.
• Couple du boîtier (recommandé) : 11,2 N•m (100 in•lbf) ; maximum 33,9 N•m.
• Température de fonctionnement (standard) : de -52°C à +177°C.
• Extrémité pour températures étendues : jusqu’à +218°C ; câble jusqu’à +260°C.
• Humidité relative : variation de l’ASF <3 % après 56 jours à 93 % HR (IEC 68-2-3).
• Homologations pour zones dangereuses : Classe I, Zone 0 (AEx/Ex ia IIC T5…T1 Ga) et Classe I, Division 2 (nA/ec).

Installation et câblage sur site

• Utiliser un câble triade blindé à 3 conducteurs de 0,2 à 1,5 mm² (16–24 AWG).
• Longueur maximale du câblage sur site : 305 mètres (1 000 pieds) entre le capteur et le moniteur.
• Engagement du filetage : M10x1, 15 mm maximum.
• Poids de la sonde : 323 g/m (11,4 oz).
• Matériau du boîtier : acier inoxydable AISI 303/304 ; extrémité : sulfure de polyphénylène (PPS).

Résistance environnementale et mécanique

• Assure l’étanchéité à la pression différentielle grâce à un joint torique en Viton® (non testé sous pression avant expédition).
• En dessous de -34°C, l’étanchéité à la pression peut être affectée – prendre les précautions nécessaires.
• Longueur de la sonde : 0,5 mètre (1,6 pied) avec connecteur coaxial miniature ClickLoc.
• Homologation par un organisme : non requise (option 00).

Contenu de l’emballage

• 1 x ensemble de sonde 330104-00-03-05-02-00 avec câble blindé.
• Matériel de montage et fiche d’instructions (de base).
• Aucun certificat d’étalonnage ni garantie de 12 mois inclus (sur demande).

Expédition et retours

• Nous expédions via FedEx, UPS ou DHL – livraison express dans le monde entier.
• Tous les articles sont neufs et d’origine Bently Nevada.
• En stock – prêts à être expédiés sous 5 jours ouvrés.
• Une politique de retour de 30 jours s’applique (conditions générales).

Questions fréquemment posées

• Cette sonde est-elle compatible avec les capteurs Proximitor 3300 XL ? Oui, elle se connecte directement aux capteurs Proximitor® Bently Nevada 3300 XL.
• Puis-je utiliser cette sonde pour des mesures axiales (de poussée) ? Elle est principalement destinée aux vibrations radiales ; pour les mesures axiales, consultez la série de sondes de poussée 3300 XL.
• Quelle est la longueur maximale du câble sans dégradation du signal ? 305 mètres (1 000 pieds) – consultez les graphiques de réponse en fréquence pour les détails sur l’atténuation.
• Résiste-t-elle aux environnements très humides ? Oui, elle a été testée conformément à la norme IEC 68-2-3 à 93 % HR pendant 56 jours, avec une variation minimale du facteur d’échelle.
• Les homologations pour zones dangereuses sont-elles incluses ? Oui, elle est conforme aux exigences de la Classe I, Zone 0 (ia) et de la Classe I, Division 2 (nA/ec) avec les barrières appropriées.
