مبدل مجاورت - Bently Nevada - 330880-16-00-045-00-02 Source: Proximity Transducer - Bently Nevada - 330880-16-00-045-00-02

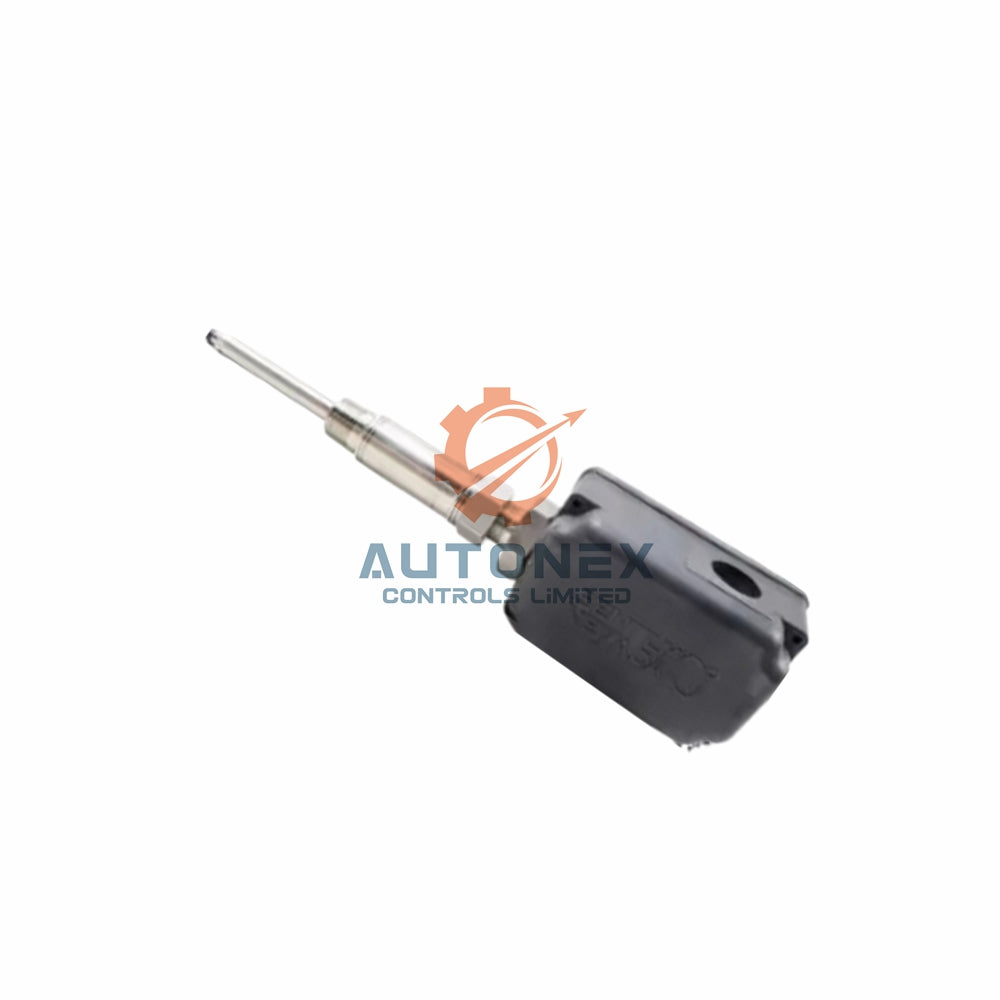

مبدل Bently Nevada PROXPAC XL: نظارت بر محیط‌های بسیار سخت

مشخصات فنی

• • برند و مدل: Bently Nevada 330880-16-00-045-00-02 PROXPAC XL
• • دقت اندازه‌گیری: دقت ±0.025 میلی‌متر برای کاربردهای حساس
• • دامنه دما: عملکرد در محیط‌های بسیار سخت از -51 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد
• • پاسخ فرکانسی: 10 کیلوهرتز برای تحلیل دقیق ارتعاشات
• • ضریب مقیاس: حساسیت اندازه‌گیری افزایشی 7.87 ولت بر میلی‌متر
• • طول کابل: حداکثر فاصله انتقال سیگنال 305 متر
• • امپدانس: سیستم انتقال سیگنال تریاکسیال 75 اهم

عملکرد الکتریکی

• • منبع تغذیه: محدوده ولتاژ کاری از -17.5 ولت DC تا -26 ولت DC
• • یکپارچگی سیگنال: حساسیت کمتر از 2 میلی‌ولت بر ولت ولتاژ تغذیه
• • مقاومت خروجی: 50 اهم برای اطمینان از انتقال پایدار سیگنال
• • نوع کانکتور: کانکتورهای ClickLoc با روکش طلا برای اطمینان از قابلیت اطمینان
• • عایق کابل: ساختار کابل تریاکسیال از جنس فلورپلیمر
• • همبستگی فاز: حفظ یکپارچگی سیگنال در فواصل طولانی

دوام مکانیکی

• • مقاومت در برابر ضربه: رتبه 4 ژول در دمای پایین -39 درجه سانتی‌گراد
• • ظرفیت بار: استحکام ساختاری 912 نیوتن برای استفاده‌های سنگین
• • نیازمندی‌های شفت: قطر حداقل 50.8 میلی‌متر برای عملکرد صحیح
• • کاهش ارتعاش: پایه‌های ایزولاسیون سیلیکونی بسیار نرم
• • سیستم آب‌بندی: طراحی تعویض اورینگ نئوپرن بدون نیاز به ابزار
• • تجهیزات نصب: مشخصات دقیق گشتاور شامل شده است

راهنمای نصب

• • گشتاور مهره نگهدارنده: 29.5 نیوتن‌متر برای نصب ایمن
• • گشتاور مهره قفل‌کننده آستین: 39.3 نیوتن‌متر برای مونتاژ صحیح
• • کنترل ارتعاش: دمپرهای سیلیکونی برای کاهش تداخل هارمونیک
• • دسترسی به نگهداری: تعویض آسان اورینگ بدون نیاز به ابزار خاص
• • مسیر کابل: پشتیبانی موثر از کابل‌های تا طول 305 متر
• • نیازمندی‌های برق: منبع تغذیه با ولتاژ -17.5 ولت DC تا -26 ولت DC مورد نیاز است

اطلاعات کاربردی

• • کاربرد اصلی: نظارت بر توربین و کاربردهای تولید برق
• • محیط: شرایط صنعتی با دمای بسیار بالا و پایین
• • نوع نظارت: تحلیل ارتعاش و اندازه‌گیری موقعیت
• • انتقال سیگنال: شبکه‌های نظارتی با فاصله طولانی
• • مکان‌های نصب: ماشین‌آلات صنعتی و تجهیزات دوار

سؤالات متداول

• • دقت اندازه‌گیری این مبدل چقدر است؟ دقت ±0.025 میلی‌متر را برای کاربردهای نظارتی حساس ارائه می‌دهد.
• • این مبدل در چه دامنه دمایی کار می‌کند؟ دستگاه به‌طور قابل اعتماد از -51 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد عمل می‌کند.
• • از چه طول کابلی پشتیبانی می‌کند؟ یکپارچگی سیگنال را تا کابل‌های 305 متری حفظ می‌کند.
• • منبع تغذیه مورد نیاز چیست؟ برای عملکرد به ولتاژ ورودی -17.5 ولت DC تا -26 ولت DC نیاز دارد.
• • مشخصات گشتاور نصب چیست؟ برای مهره نگهدارنده از 29.5 نیوتن‌متر و برای مهره قفل‌کننده آستین از 39.3 نیوتن‌متر استفاده کنید.
