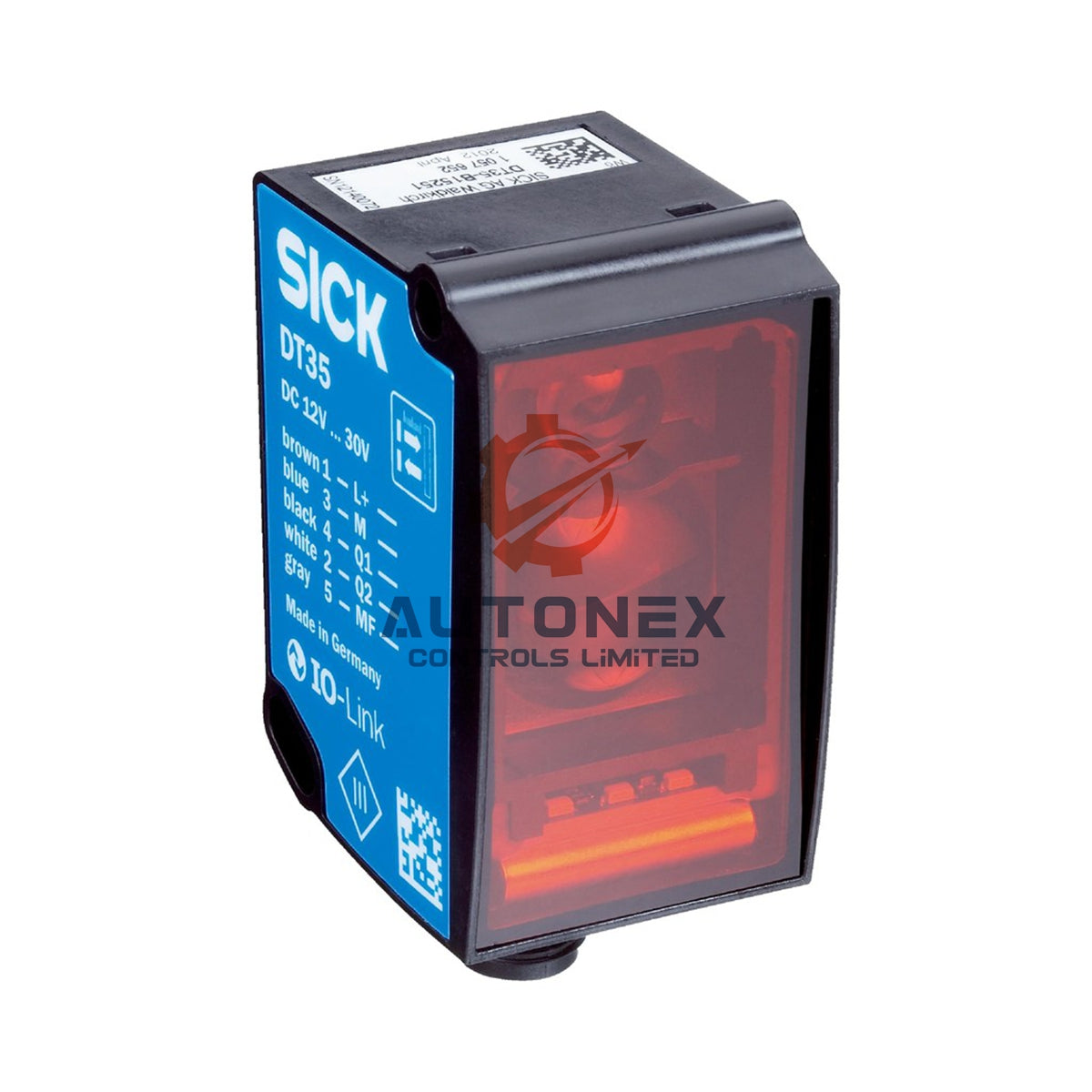

حسگر سوئیچینگ SICK Dx35 مدل DS35-B15821 با برد 12 m، فناوری HDDM و زمان پرواز

حسگر سوئیچینگ SICK Dx35 مدل DS35-B15821 – فناوری HDDM ToF با برد ۱۲ متر

مشخصات فنی

• برند: SICK
• مدل: DS35-B15821
• سری: حسگر سوئیچینگ Dx35
• اصل اندازه‌گیری: اندازه‌گیری زمان پرواز نوری HDDM™ (اندازه‌گیری فاصله با وضوح بالا)
• محدوده اندازه‌گیری: ۵۰ میلی‌متر تا ۱۲٬۰۰۰ میلی‌متر با بازتابندگی ۹۰٪؛ ۵۰ میلی‌متر تا ۵٬۳۰۰ میلی‌متر با بازتابندگی ۱۸٪؛ ۵۰ میلی‌متر تا ۳٬۱۰۰ میلی‌متر با بازتابندگی ۶٪
• منبع نور: دیود لیزری مادون‌قرمز، طول موج ۸۲۷ نانومتر، کلاس ۱ و ایمن برای چشم طبق IEC 60825-1:2014
• کلاس لیزر: کلاس ۱ (IEC 60825-1:2014, EN 60825-1:2014)
• زمان پاسخ‌دهی: فوق‌سریع ۲٫۵ میلی‌ثانیه / سریع ۶٫۵ میلی‌ثانیه / متوسط ۱۲٫۵ میلی‌ثانیه / آهسته ۲۴٫۵ میلی‌ثانیه / بسیار آهسته ۹۶٫۵ میلی‌ثانیه
• تکرارپذیری: ≥ ۰٫۵ میلی‌متر تا ۵ میلی‌متر، بسته به تنظیم سرعت و بازتابندگی
• هیسترزیس سوئیچینگ: قابل تنظیم از ۰ میلی‌متر تا ۱۱٬۹۵۰ میلی‌متر
• فرکانس سوئیچینگ: تا ۳۳۳ هرتز (بسته به تنظیم سرعت)
• خروجی‌ها: ۲ خروجی پوش‌پول (PNP/NPN، Q1 و Q2)؛ ‏IO-Link V1.1 روی Q1؛ ورودی چندمنظوره (MF)
• ولتاژ تغذیه: DC از ۱۲ V تا ۳۰ V، با حفاظت در برابر پلاریته معکوس؛ در صورت فعال بودن IO-Link، Vs > 18 V
• مصرف برق: ≤ ۱٫۷ W در دمای ‎+۲۰ °C، بدون بار، با تنظیم سرعت روی آهسته
• اتصال الکتریکی: کانکتور نری M12، پنج‌پین
• دمای محیط: دمای کارکرد از ‎-۳۰ °C تا ‎+۵۵ °C؛ دمای نگهداری از ‎-۴۰ °C تا ‎+۷۵ °C
• درجه حفاظت بدنه: IP65 (EN 60529)
• ابعاد: ۳۲ میلی‌متر x ۵۸٫۶ میلی‌متر x ۴۲٫۷ میلی‌متر (W x ارتفاع x عمق)
• جنس بدنه: پلاستیک (ABS/PC) با پنجره نوری از شیشه اکریلیک (PMMA)
• وزن دستگاه: حدود ۶۵ گرم

ویژگی‌های کلیدی و مشخصات عملکردی

• دو خروجی سوئیچینگ دیجیتال با لیزر مادون‌قرمز ایمن برای چشم، کلاس ۱
• زمان پاسخ‌دهی سریع ۲٫۵ میلی‌ثانیه با کمک‌ابزار هم‌ترازی نوری یکپارچه
• پارامتردهی و گزارش وضعیت از طریق IO-Link V1.1 برای عیب‌یابی هوشمند
• فناوری HDDM در برابر تغییر رنگ سطح، نتایج پایداری ارائه می‌دهد
• هیسترزیس قابل‌تنظیم و پنج تنظیم سرعت، نیازهای بسیاری از کارهای تشخیص را پوشش می‌دهند

راهنمای نصب

• حسگر را روی پایه‌ای محکم نصب کنید و پنجرهٔ PMMA را از گردوغبار دور نگه دارید
• پیش از سفت‌کردن، دستگاه را با استفاده از ابزار هم‌راستاسازی نوری یکپارچه تنظیم کنید
• برای جلوگیری از اندازه‌گیری در ناحیهٔ کور، حداقل فاصلهٔ 50 mm را رعایت کنید
• کانکتور نری M12 پنج‌پین را وصل کنید و تخصیص پایه‌ها را با دقت بررسی کنید
• برای حفظ کیفیت سیگنال، در محیط‌های دارای نویز الکتریکی از کابل شیلددار استفاده کنید
• سرعت، هیسترزیس و حالت خروجی را از طریق IO-Link یا عملکرد Teach تنظیم کنید
• نقاط سوئیچینگ را با قرار دادن هدف در فاصلهٔ کاری موردنظر بررسی کنید

فهرست بسته‌بندی

• ۱ عدد حسگر SICK DS35-B15821، شمارهٔ قطعه 1057656
• ۱ عدد راهنمای شروع سریع و دستورالعمل‌های نصب
• ۱ عدد بسته‌بندی محافظ برای حمل‌ونقل ایمن

پرسش‌های متداول

• پرسش: حداکثر برد اندازه‌گیری چقدر است؟
  پاسخ: برد حسگر برای اهداف با بازتابندگی ۹۰٪ به 12,000 mm و برای اهداف با بازتابندگی ۶٪ به 3,100 mm می‌رسد.
• پرسش: سرعت پاسخ‌گویی حسگر چقدر است؟
  پاسخ: زمان پاسخ در حالت Super Fast از 2.5 ms شروع می‌شود و در حالت Super Slow به 96.5 ms می‌رسد.
• پرسش: آیا این مدل از IO-Link پشتیبانی می‌کند؟
  پاسخ: بله، از IO-Link V1.1 روی خروجی Q1 پشتیبانی می‌کند و به ولتاژ تغذیهٔ بالاتر از 18 V نیاز دارد.
• پرسش: آیا لیزر برای چشم ایمن است؟
  پاسخ: بله، لیزر مادون‌قرمز 827 nm الزامات کلاس ۱ را طبق IEC 60825-1:2014 برآورده می‌کند.
• پرسش: درجهٔ حفاظت محفظه چقدر است؟
  پاسخ: محفظه طبق استاندارد EN 60529 دارای درجهٔ حفاظت IP65 است و برای شرایط پرگردوغبار و مرطوب مناسب است.
• پرسش: از چه کانکتوری استفاده می‌کند؟
  پاسخ: برای اتصال الکتریکی از یک کانکتور نری M12 پنج‌پین استفاده می‌کند.
• پرسش: بازهٔ دمای کاری چقدر است؟
  پاسخ: این دستگاه در بازهٔ دمایی ‎-30 °C تا ‎+55 °C کار می‌کند و در بازهٔ ‎-40 °C تا ‎+75 °C نگهداری می‌شود.
• پرسش: آیا کالا موجود است؟
  پاسخ: بله، موجودی کالای نو و اصلی داریم و ظرف ۵ روز ارسال می‌کنیم.
• پرسش: از چه روش‌های ارسالی استفاده می‌کنید؟
  پاسخ: ارسال را با شرکت‌های حمل‌ونقل رایجی مانند FedEx، UPS و DHL انجام می‌دهیم.
• پرسش: سیاست بازگشت کالای شما چیست؟
  پاسخ: بازگشت کالا را تا ۳۰ روز پس از تحویل می‌پذیریم.
