آلن-برادلی 1746-NO4V - ماژول خروجی آنالوگ

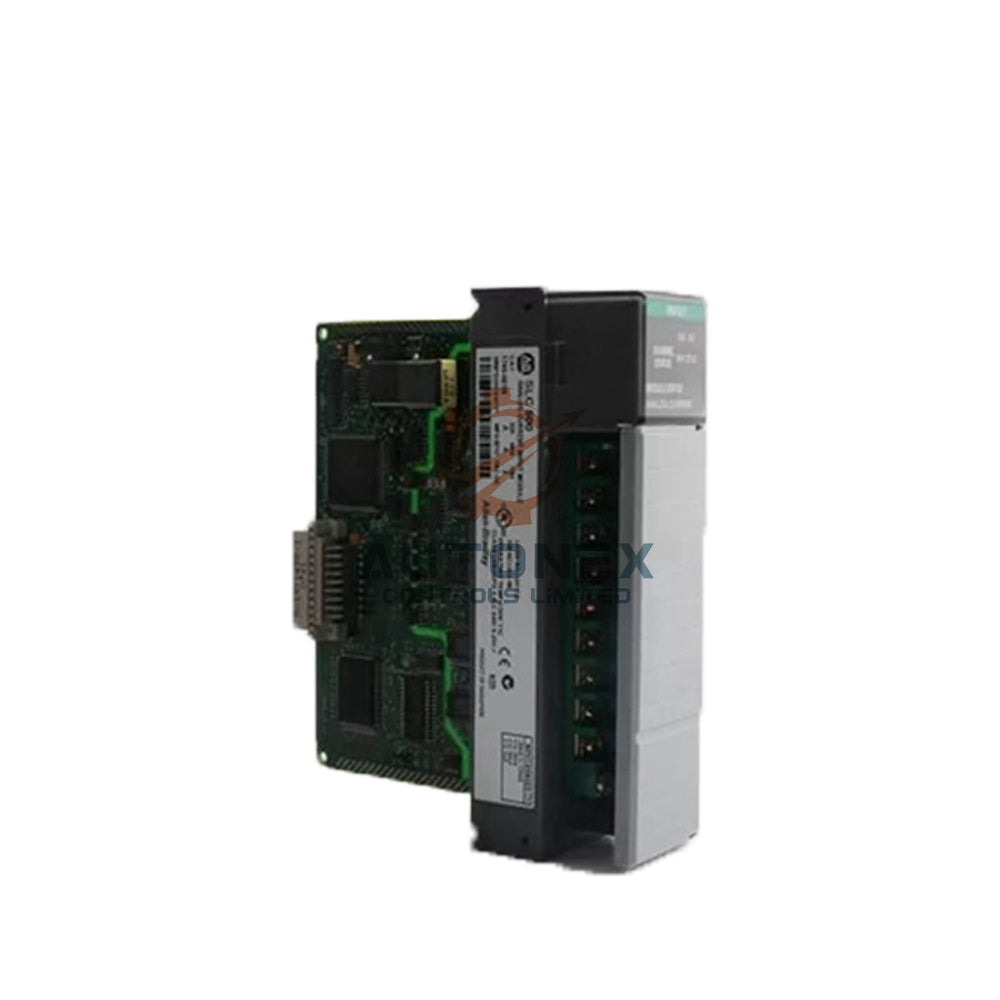

ماژول خروجی ولتاژ آنالوگ Allen-Bradley 1746-NO4V

مروری بر محصول و ویژگی‌های اصلی

• برند: Allen-Bradley
• مدل: 1746-NO4V
• سری: SLC 500
• نوع ماژول: ماژول خروجی آنالوگ
• این ماژول چهار کانال خروجی ولتاژ مستقل ارائه می‌دهد.
• با سخت‌افزار کنترلر SLC 500 ثابت و مدولار سازگار است.
• 1746-NO4V برای کنترل PID، بازپخش سیگنال و اشتراک بار ایده‌آل است.

مشخصات فنی دقیق

• کانال‌های خروجی: ۴ کانال خروجی ولتاژ غیر ایزوله.
• دامنه ولتاژ خروجی: -۱۰ ولت DC تا +۱۰ ولت DC.
• خروجی تمام مقیاس: ۱۰ ولت DC.
• نیازهای بار: حداقل بار بیشتر از ۱ کیلو اهم.
• حداکثر جریان بار: ۱۰ میلی‌آمپر برای هر کانال.
• حداکثر راکتانس بار: ۱ میکروفاراد.
• کدگذاری خروجی: شمارش دیجیتال از -۳۲,۷۶۸ تا +۳۲,۷۶۴.

خروجی و سرعت عملکرد بالا

• رزولوشن: خروجی مؤثر ۱۴ بیت.
• زمان به‌روزرسانی: به‌روزرسانی موازی بسیار سریع ۵۱۲ میکروثانیه برای همه کانال‌ها.
• پاسخ پله‌ای: ۲.۵ میلی‌ثانیه (تا ۹۵٪ مقدار نهایی).
• روش تبدیل: مبدل دیجیتال به آنالوگ نردبانی R-2R (DAC).
• فرمت داده: باینری مکمل دو ۱۶ بیتی.

دقت و مشخصات الکتریکی

• جریان بک‌پلین (۵ ولت): حداکثر ۵۵ میلی‌آمپر.
• جریان بک‌پلین (۲۴ ولت): حداکثر ۱۴۵ میلی‌آمپر.
• منبع تغذیه: قابل انتخاب از طریق کلید SW1 بین بک‌پلین یا منبع تغذیه خارجی ۲۴ ولت DC.
• ایزولاسیون: ۵۰۰ ولت DC (سیم‌کشی میدانی به بک‌پلین).
• انحراف دقت: حداکثر ±۵۴ قسمت در میلیون بر درجه سانتی‌گراد از تمام مقیاس.
• ماژول به صورت کارخانه‌ای کالیبره شده و آماده استفاده است.

سؤالات متداول (FAQ)

• س: دامنه سیگنال خروجی 1746-NO4V چقدر است؟
  ج: 1746-NO4V چهار سیگنال خروجی ولتاژ آنالوگ -۱۰ ولت DC تا +۱۰ ولت DC ارائه می‌دهد.
• س: رزولوشن این ماژول خروجی آنالوگ چقدر است؟
  ج: رزولوشن ۱۴ بیت برای کنترل دقیق ولتاژ دارد.
• س: سرعت به‌روزرسانی همه چهار کانال خروجی چقدر است؟
  ج: همه کانال‌ها به صورت موازی با زمان اسکن بسیار سریع ۵۱۲ میکروثانیه به‌روزرسانی می‌شوند.
• س: آیا می‌توانم از برق بک‌پلین استفاده کنم یا نیاز به منبع تغذیه خارجی دارم؟
  ج: انتخاب با شماست. با استفاده از کلید SW1 می‌توانید بین برق ۲۴ ولت بک‌پلین یا منبع تغذیه خارجی ۲۴ ولت انتخاب کنید.
• س: کاربردهای معمول این ماژول خروجی ولتاژ چیست؟
  ج: کاربردهای رایج شامل خروجی کنترلر PID، کنترل دستی HMI/SCADA، بازپخش سیگنال و هماهنگی اشتراک بار بین کنترلرها است.
