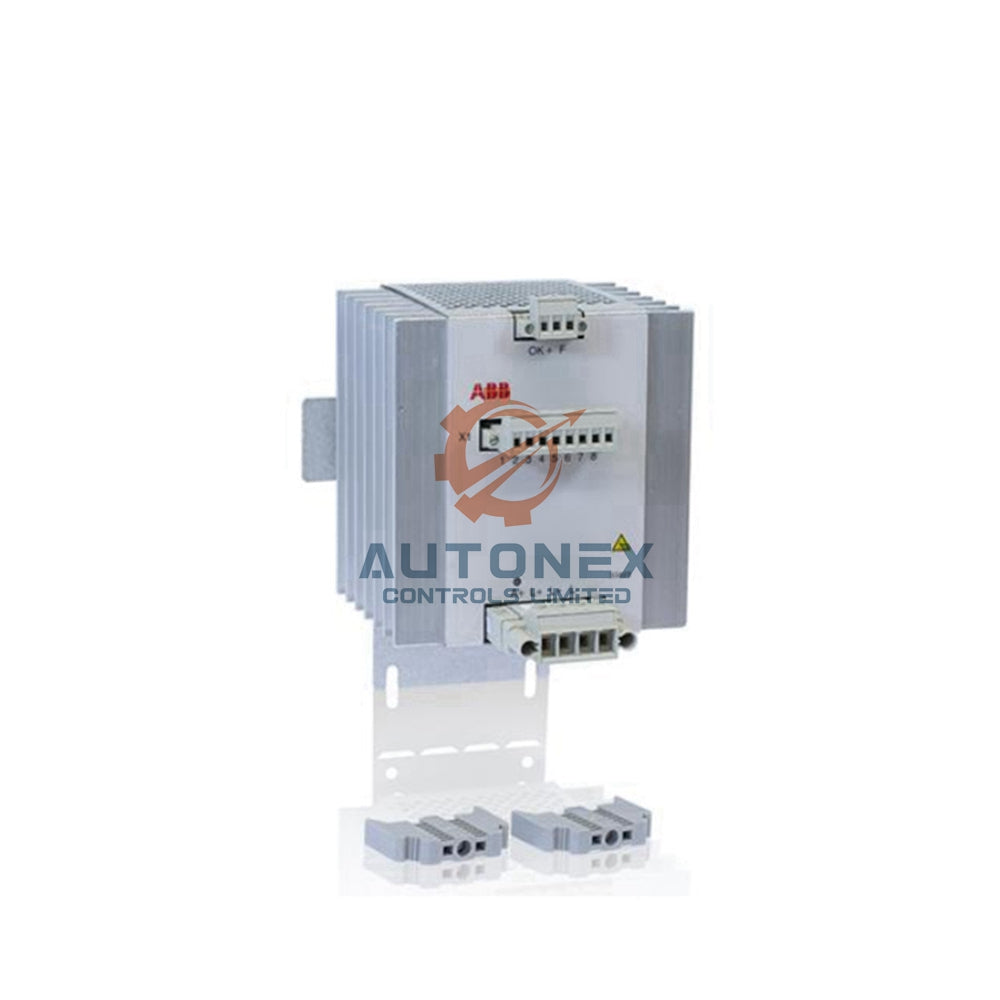

واحد رأی‌گیری ABB SS823 کنترل منبع تغذیه افزونه قرمز

واحد رأی‌دهی ABB SS823 برای سیستم‌های تغذیه افزونه

SS823 یک واحد کنترل حیاتی است که برای مدیریت و نظارت بر پیکربندی‌های تغذیه افزونه در سیستم‌های کنترل با یکپارچگی بالا طراحی شده است. این واحد تضمین می‌کند که برق مداوم و قابل اعتمادی به سخت‌افزارهای اتوماسیون حیاتی مانند کنترلر AC 800M با یکپارچگی بالا و سیستم ورودی/خروجی S880 تأمین شود.

مشخصات اصلی سیستم

• برند و شماره مقاله: ABB، 3BSE038226R1
• مدل: SS823
• نوع محصول: واحد رأی‌دهی و حفاظت در برابر ولتاژ بیش از حد
• ولتاژ ورودی نامی: 1x 24 ولت DC (اسمی)
• توان ورودی نامی: 500 وات
• جریان خروجی نامی: 20 آمپر
• حداکثر جریان خروجی (اضافه بار): 35 آمپر
• کاهش ولتاژ خروجی (در جریان حداکثر): 1.2 ولت کمتر از ورودی
• قطع حفاظت ولتاژ بیش از حد خروجی (OVP): < 30 ولت
• تلفات حرارتی: 24 وات در 20 آمپر، 6 وات در 5 آمپر
• تقسیم بار: بله
• رله نظارتی: بله (کنتاکت "OK" بدون ولتاژ برای هر کانال)
• طراحی با یکپارچگی بالا: بله، برای کاربردهای SIL 3

ویژگی‌های الکتریکی و حفاظتی

• مدیریت دو منبع تغذیه افزونه 24 ولت DC، جداسازی و نظارت بر هر ورودی.
• مدار حفاظت دوگانه در برابر ولتاژ بیش از حد در هر دو ورودی برای حفاظت از تجهیزات متصل.
• تشخیص مدارهای کوتاه و باز در داخل عنصر رأی‌دهی برای حداکثر اطمینان.
• خروجی محافظت شده در برابر جریان بیش از حد (محدودکننده جریان) و ولتاژ بیش از حد (OVP).
• ورودی طراحی شده برای منابع تغذیه SELV (ولتاژ ایمنی بسیار پایین) یا PELV (ولتاژ حفاظتی بسیار پایین).
• LED سبز برای هر کانال در پنل جلویی، تأیید بصری فوری از ولتاژ خروجی صحیح را فراهم می‌کند.
• همزمان با روشن شدن LED، کنتاکت رله "OK" بدون ولتاژ برای نظارت از راه دور بسته می‌شود.

گواهینامه‌ها و رتبه‌بندی‌های محیطی

• یکپارچگی ایمنی: دارای گواهی SIL 3 مطابق با IEC 61508.
• ایمنی الکتریکی: مطابق با IEC 61131-2، EN 50178.
• مناطق خطرناک: دارای گواهی ATEX منطقه 2.
• محیط زیست: تطابق با G3 برای جوهای خورنده (ISA-S71.04).
• EMC: مطابق با EN 61000-6-4 (انتشار) و EN 61000-6-2 (ایمنی).
• دریایی: دارای گواهی ABS، BV، DNV-GL، LR.
• محفظه: درجه حفاظت IP20 (IEC 60529).
• RoHS/WEEE: مطابق با دستورالعمل‌های اتحادیه اروپا.
• کلاس تجهیزات: کلاس I (نیازمند اتصال زمین حفاظتی).

اطلاعات مکانیکی و نصب

• نصب: نصب ساده روی ریل DIN (35 میلی‌متر).
• ابعاد (عرض × ارتفاع × عمق): 116 میلی‌متر × 132 میلی‌متر × 145 میلی‌متر (4.6" × 5.3" × 5.8")
• وزن: 870 گرم (1.9 پوند)
• فاصله نصب: 15 میلی‌متر از طرفین، 30 میلی‌متر بالا/پایین برای تهویه.
• حداکثر دمای محیط: 55 درجه سانتی‌گراد
• درجه آلودگی: 2 (IEC 60664-1)

راهنمای نصب و کاربرد

• روی ریل DIN استاندارد داخل کابینت کنترل نصب کنید و فاصله لازم برای خنک‌سازی را رعایت نمایید.
• خروجی‌های دو منبع تغذیه افزونه 24 ولت DC (مثلاً سری ABB SD83x) را به ورودی‌های واحد رأی‌دهی متصل کنید.
• خروجی واحد رأی‌دهی را به توزیع برق کنترلر AC 800M با یکپارچگی بالا و سیستم ورودی/خروجی S880 متصل نمایید.
• کنتاکت‌های رله نظارتی "OK" بدون ولتاژ را به کنترلر یا سیستم نظارت برای هشدار/وضعیت متصل کنید.
• اتصال زمین حفاظتی (PE) مناسب را برقرار کنید زیرا این دستگاه کلاس I است.
• دمای محیط حداکثر 55 درجه سانتی‌گراد را برای عملکرد نامی رعایت کنید.
• این واحد یک جزء کلیدی در سیستم‌های ابزار دقیق ایمنی (SIS) است که نیاز به افزونگی برق SIL 3 دارند.
