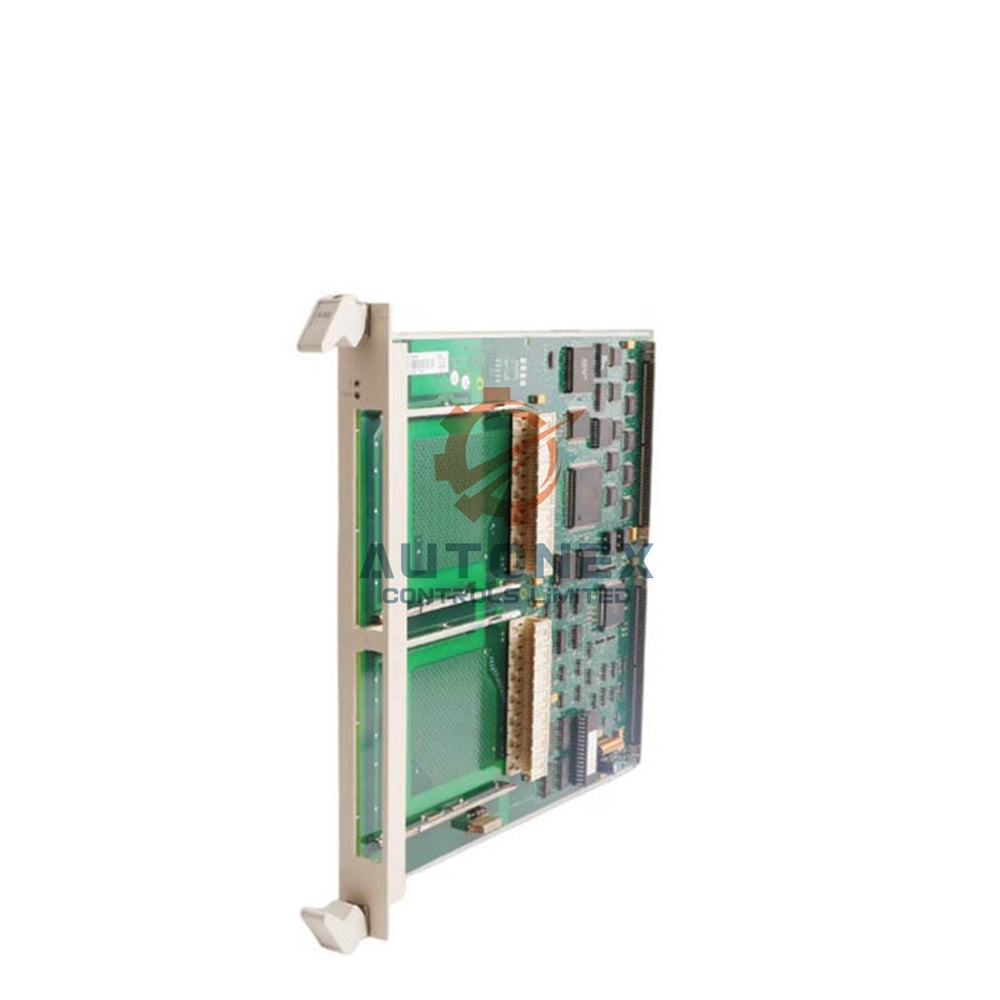

حامل زیرماژول ABB SC520 با پردازنده مرکزی 3BSE003816R1

حامل زیرماژول ABB SC520 با پردازنده محلی

SC520 یک ماژول حامل ورودی/خروجی هوشمند برای سیستم‌های کنترل ABB AC 460 و AC 800F است. برخلاف حامل‌های پایه، این ماژول دارای یک پردازنده محلی برای مدیریت زیرماژول‌های متصل است که پردازش را از کنترلر اصلی برمی‌دارد.

اطلاعات اصلی محصول

• برند: ABB
• شناسه محصول / شماره مقاله: 3BSE003816R1
• نام نوع ABB: SC520
• توضیح کاتالوگ: حامل زیرماژول SC520 شامل پردازنده محلی
• نوع محصول: ماژول حامل ارتباطات هوشمند / ورودی/خروجی
• پشتیبانی پردازنده محلی: بله (برای بردهای حافظه MB300، MB300E)
• نسخه دریایی: SC520M (پوشش داده شده، 3BSE016237R1)

مشخصات الکتریکی

• مصرف جریان (از بک‌پلن):
  • ۵ ولت: ۱.۵ آمپر
  • ۲۴ ولت: ۰.۰۰۶ آمپر
• توان کل مصرفی: ۰.۸ وات
• بار خنک‌کننده: تقریباً ۲.۷ بی‌تی‌یو در ساعت

مشخصات فیزیکی

• ابعاد خالص محصول (طول × ارتفاع × عرض): ۲۹۱ میلی‌متر × ۳۰۰ میلی‌متر × ۳۰ میلی‌متر
• وزن خالص محصول: ۰.۷۴۲ کیلوگرم
• کد HS: ۸۵۳۸۹۰
• شماره تعرفه گمرکی: ۸۵۳۸۹۰۹۱
• تعداد باتری‌ها: ۰

انطباق و محیط زیست

• وضعیت RoHS: مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۱/۶۵/EU
• دسته‌بندی WEEE: ۵ (تجهیزات کوچک - بدون بعد خارجی بیش از ۵۰ سانتی‌متر)
• SCIP (سوئد): 5b776851-d19c-4e53-a7f4-f02baf230861

ویژگی‌ها و تشخیص‌های کلیدی

• دارای پردازنده محلی که امکان مدیریت مستقل زیرماژول‌های ورودی/خروجی متصل را فراهم می‌کند.
• طراحی شده برای پشتیبانی از بردهای حافظه MB300 و MB300E برای منطق برنامه‌های توسعه یافته.
• ارائه تشخیص خطاهای دقیق که از طریق نرم‌افزار سیستم قابل دسترسی است:
  • کد خطا ۰۱: راه‌اندازی ناموفق
  • کد خطا ۰۳: برد متوقف شده است
  • کد خطا ۰۴: برد مفقود یا غیرقابل دسترسی
• عملکرد به عنوان پیوند حیاتی بین باس اصلی کنترلر و شبکه‌های مختلف ورودی/خروجی (مثلاً ورودی/خروجی S800 از طریق ماژول‌های شخصیتی).
• نسخه دریایی (SC520M) دارای پوشش محافظ برای محیط‌های سخت است.

نصب و کاربرد

• در شکاف زیررک درون شاسی کنترلر AC 460 یا AC 800F نصب می‌شود.
• نیاز به پیکربندی در ابزار مهندسی سیستم (مثلاً Control Builder) برای تعریف نقش و زیرماژول‌های متصل دارد.
• پردازنده محلی امکان پیش‌پردازش داده‌های ورودی/خروجی را فراهم می‌کند که بار روی کنترلر اصلی را کاهش داده و عملکرد سیستم را بهبود می‌بخشد.
• اطمینان حاصل کنید که منبع تغذیه بک‌پلن می‌تواند ۵ ولت با جریان ۱.۵ آمپر را تأمین کند.
• هنگام استفاده با برد حافظه MB300، قادر به اجرای الگوریتم‌های کنترل پیچیده به صورت محلی است.

برای نسخه دریایی یا سفارش ABB SC520 (3BSE003816R1) با تیم فروش ما تماس بگیرید.
