ماژول ورودی آنالوگ ABB AI825 | ۴ کاناله Source: ABB AI825 Analog Input Module | 4-Channel

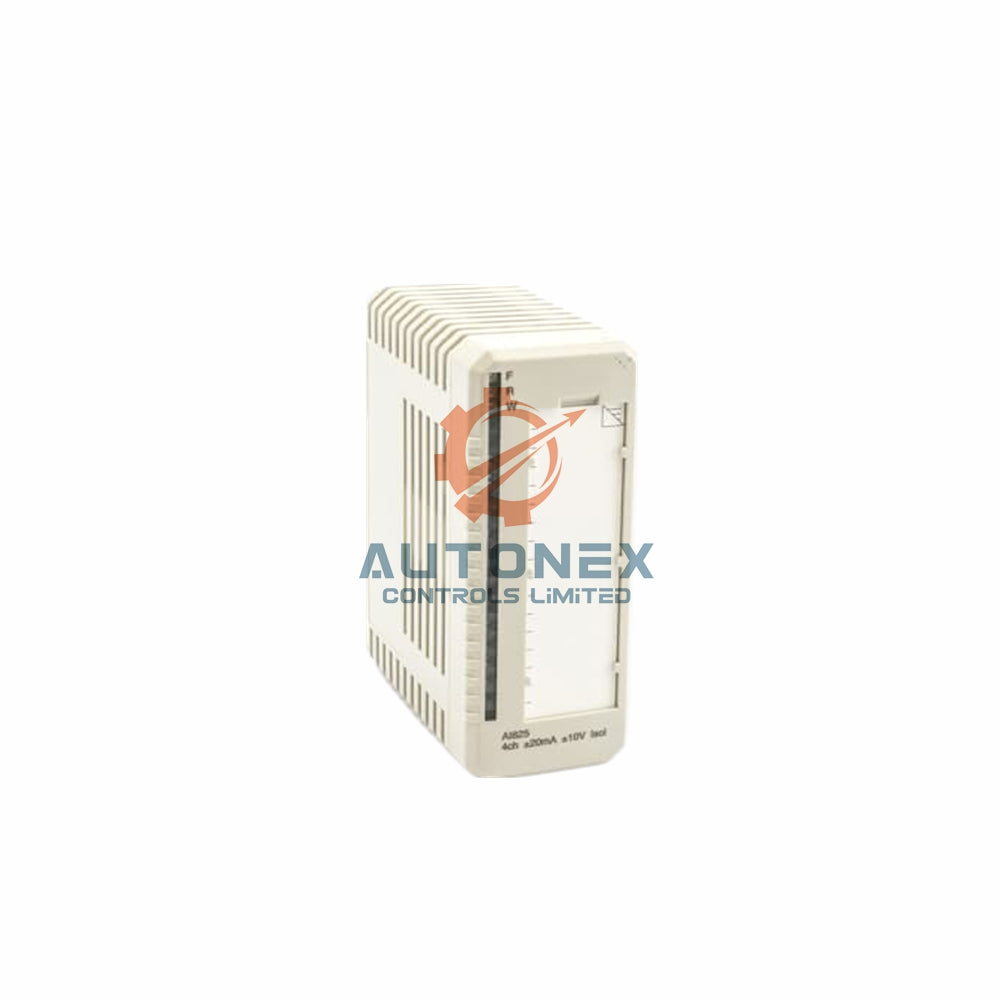

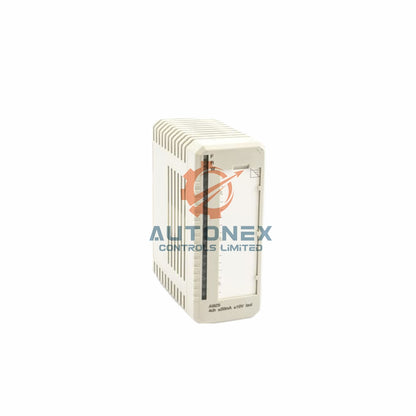

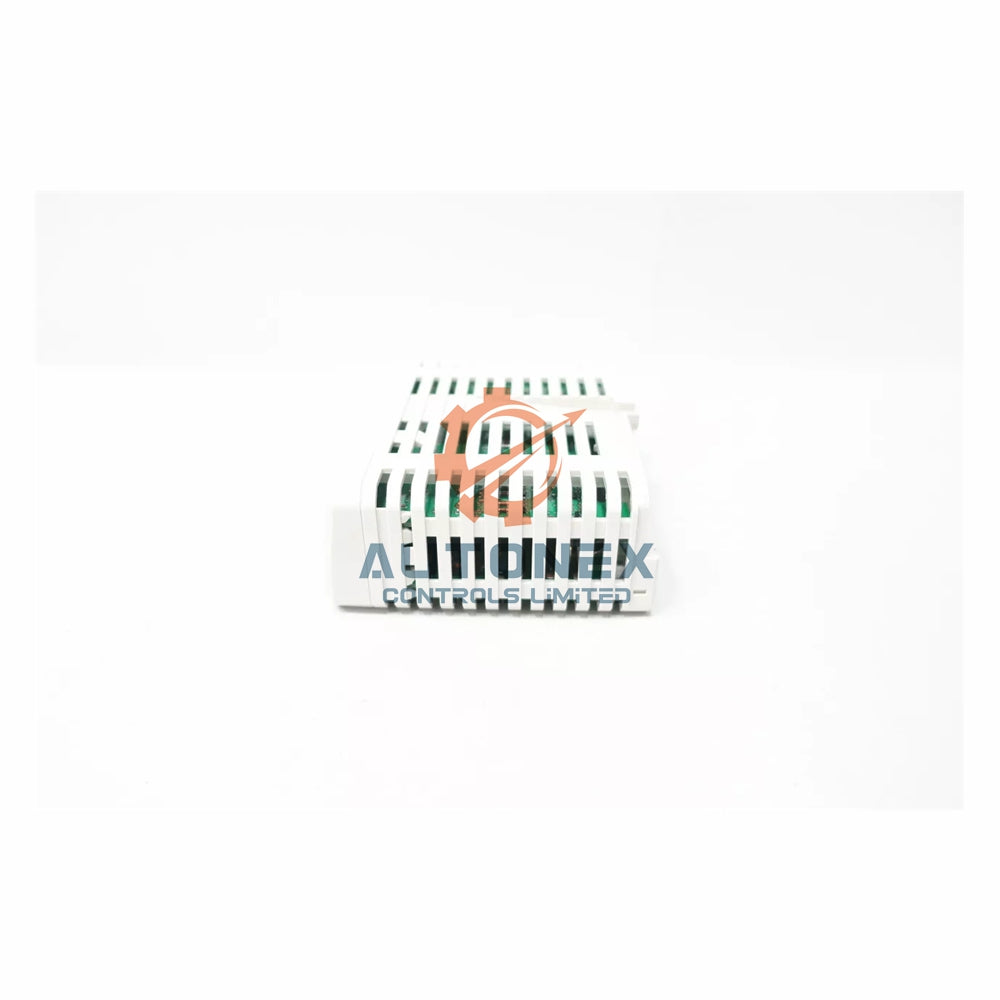

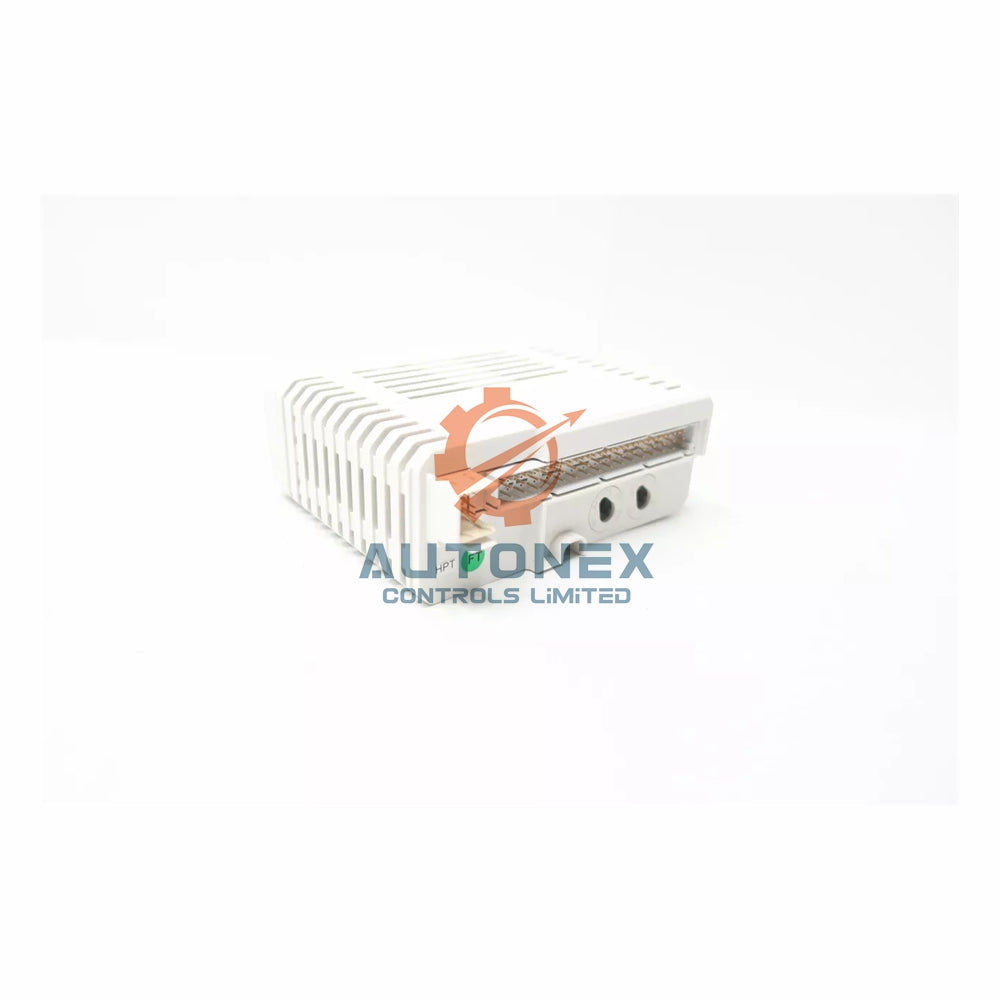

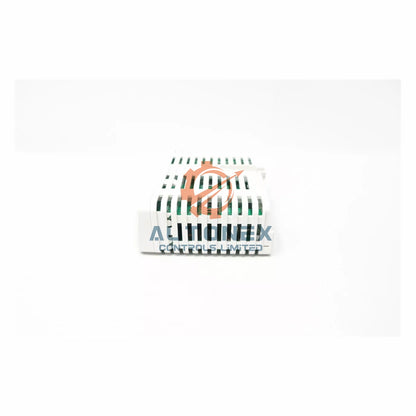

ماژول ورودی آنالوگ جداشده ۴ کاناله ABB AI825

ماژول ABB AI825 چهار ورودی آنالوگ جداشده به صورت مستقل برای سیستم‌های ورودی/خروجی S800 فراهم می‌کند. این ماژول از سیگنال‌های ولتاژ و جریان دو قطبی با دقت بالا پشتیبانی می‌کند. این ماژول پیشرفته جداسازی و دقت استثنایی برای کاربردهای اندازه‌گیری حساس ارائه می‌دهد.

ویژگی‌های کلیدی

• چهار کانال جداشده گالوانیکی به صورت مستقل
• وضوح ۱۴ بیت به‌علاوه علامت برای دقت بالا
• قابلیت ورودی ولتاژ و جریان دو قطبی
• جداسازی کانال به کانال تا ۱۹۰۰ ولت DC
• مقاومت‌های شنت ورودی محافظت شده تا ۳۰ ولت DC
• پشتیبانی از دامنه ورودی گسترده

مشخصات فنی

• برند: ABB
• مدل: AI825
• شماره مقاله: 3BSE036456R1
• تعداد کانال‌ها: 4
• انواع سیگنال: ±۲۰mA، ۰-۲۰mA، ۴-۲۰mA، ±۱۰V، ۰-۱۰V، ۲-۱۰V
• رزولوشن: ۱۴ بیت به‌علاوه علامت
• امپدانس ورودی: ۱۰ مگااهم (ولتاژ)، ۵۰ اهم (جریان)
• دقت: حداکثر خطای ۰.۱٪
• چرخه به‌روزرسانی: < ۱۰ میلی‌ثانیه
• حداکثر طول کابل: 600 متر

ایزولاسیون و حفاظت

• ایزولاسیون کانال‌های جداگانه
• ایزولاسیون کانال به کانال ۱۹۰۰ ولت DC
• ایزولاسیون کانال به زمین ۳۲۵۰ ولت DC
• ورودی تا ۳۰ ولت DC اضافه ولتاژ را تحمل می‌کند
• مقاومت PTC محدودکننده جریان
• ولتاژ عایق‌بندی نامی: ۲۵۰ ولت

عملکرد سیگنال

• CMRR: ۱۲۰ دسی‌بل در ۵۰/۶۰ هرتز
• NMRR: >۴۰ دسی‌بل در ۵۰ هرتز، >۵۵ دسی‌بل در ۶۰ هرتز
• فیلتر ورودی: ۱۱۵ میلی‌ثانیه (ولتاژ)، ۱۳۰ میلی‌ثانیه (جریان)
• انحراف دما: ۳۴-۷۸ ppm/°C بسته به محدوده
• زیر/بیش از محدوده: ±15%

نیازهای برق

• +5V Modulebus: معمولاً 70 میلی‌آمپر، حداکثر 100 میلی‌آمپر
• +24V Modulebus: معمولاً 90 میلی‌آمپر، حداکثر 110 میلی‌آمپر
• +24V خارجی: نیاز نیست
• توان تلف شده: معمولاً 2.5 وات، حداکثر 3.2 وات

تشخیص و نظارت

• چراغ‌های وضعیت پنل جلو (خطا، اجرا، هشدار)
• نظارت بر منبع تغذیه داخلی
• نمایش خطا و هشدار ماژول
• شناسایی و گزارش خطای کانال
• نظارت جامع بر خطاها

مشخصات محیطی

• دمای عملکرد: 0 تا +55 درجه سانتی‌گراد
• دمای ذخیره‌سازی: -40 تا +70 درجه سانتی‌گراد
• کلاس حفاظت: IP20
• رطوبت نسبی: 5 تا 95٪ بدون تراکم
• جو خورنده: ISA-S71.04 G3

ابعاد فیزیکی

• عرض: 45 میلی‌متر (1.77 اینچ)
• عمق: 102 میلی‌متر (4.01 اینچ)
• ارتفاع: 119 میلی‌متر (4.7 اینچ)
• وزن: 0.22 کیلوگرم (0.49 پوند)

سازگاری

• طراحی شده برای پلتفرم ورودی/خروجی S800
• با سری TU811, TU813, TU831 کار می‌کند
• کد کلیدگذاری: DA

اطلاعات حمل و نقل

• بسته‌بندی صنعتی ایمن
• ارسال جهانی از طریق FedEx، UPS، DHL
• مستندات کامل همراه است

سؤالات متداول

قابلیت ایزولاسیون AI825 چقدر است؟

ماژول ارائه می‌دهد ایزولاسیون 1900V DC کانال به کانال و ایزولاسیون 3250V DC کانال به زمین.

AI825 چه وضوحی ارائه می‌دهد؟

این ماژول دارای وضوح 14 بیت به‌علاوه علامت برای اندازه‌گیری‌های با دقت بالا است.

آیا می‌توانم انواع سیگنال‌های مختلف را در یک ماژول ترکیب کنم؟

هر کانال می‌تواند به صورت جداگانه برای ورودی‌های ولتاژ یا جریان پیکربندی شود.

حداکثر ولتاژ ورودی محافظت شده چقدر است؟

ورودی‌های جریان با مقاومت PTC برای محدود کردن جریان تا 30V DC محافظت شده‌اند.

کدام مدل‌های MTU سازگار هستند؟

ABB AI825 با سری‌های TU811، TU813 و TU831 MTU کار می‌کند.
