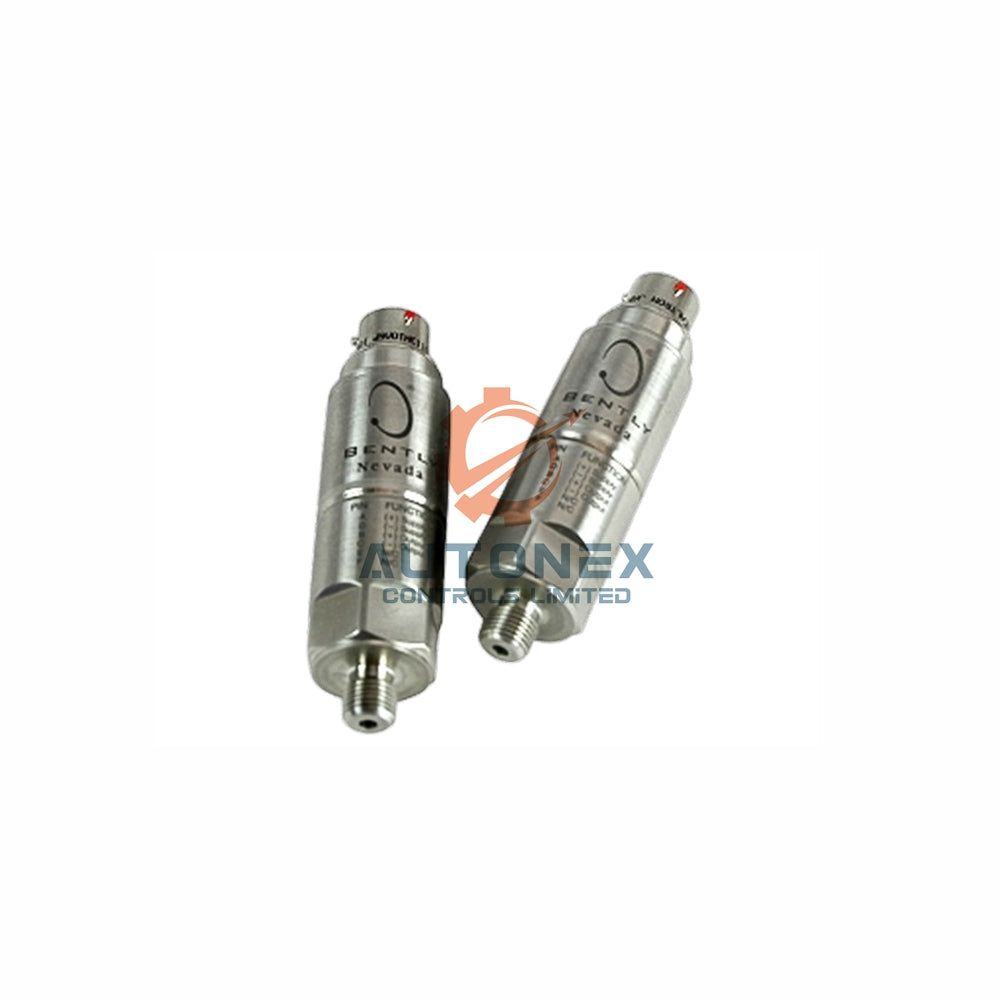

شتاب‌سنج Bently Nevada مدل 330450-60 | حسگر 100 mV/g

شتاب‌سنج Bently Nevada مدل 330450-60 – 100 mV/g، 80 g، کابل 6 متری، حسگر دمای بالا

مشخصات فنی کلیدی

• برند: Bently Nevada
• مدل: 330450-60
• دسته‌بندی: شتاب‌سنج / حسگر ارتعاش
• حساسیت: 10.2 mV/m/s² (100 mV/g) با تلرانس ±5%
• محدوده شتاب: 785 m/s² (80 g) پیک کلی در بازه 15 تا 10,000 Hz
• خطی‌بودن دامنه: ±2% تا پیک 785 m/s² (80 g)
• کف نویز پهن‌باند: 0.059 m/s² (0.006 g) rms از 10 Hz تا 15 kHz
• پاسخ فرکانسی: 15 تا 10,000 Hz (900 تا 600,000 cpm) با ±3dB؛ 40 تا 4,000 Hz (2,400 تا 240,000 cpm) با ±5%
• حساسیت عرضی: کمتر از 5% حساسیت محوری
• فرکانس تشدید نصب‌شده: بیشتر از 15 kHz
• حداکثر طول کابل: 305 متر (1,000 ft) بدون افت سیگنال
• طول کابل: 6 متر (گزینه سفارش 60)

ویژگی‌های الکتریکی

• ولتاژ ورودی: -24 ± 0.5 Vdc
• جریان بایاس: 2 mA اسمی
• ولتاژ بایاس خروجی: -12 ± 0.5 Vdc
• اتصال زمین: بدنه ایزوله

محدودیت‌های محیطی و دوام

• محدوده دمایی هد حسگر: -55°C تا +400°C (-67°F تا +752°F)
• محدوده دمایی کابل هاردلاین یکپارچه: -55°C تا +400°C (-67°F تا +752°F)
• محدوده دمایی تجهیزات الکترونیکی: -55°C تا +100°C (-67°F تا +212°F)
• تحمل ضربه: پیک 24,535 m/s² (2,500 g)
• رطوبت نسبی: تا 100% در حالت غوطه‌ورنشده؛ بدنه به‌صورت هرمتیک آب‌بندی شده است

مشخصات فیزیکی

• وزن: معمولاً 953 گرم (2.10 lb)
• جنس بدنه: فولاد ضدزنگ سری 300
• کانکتور: receptacle سه‌پین Mil-C-5015، هرمتیک آب‌بندی‌شده، با پوسته فولاد ضدزنگ 304
• قطبیت: هنگامی که نیرو از پایه به سمت بالای هد حسگر اعمال شود، پین A نسبت به پین C مثبت می‌شود
• حداقل شعاع خم: 51 mm (2.0 in)

تأییدیه‌های مناطق خطرناک

• Ex ia IIC T4: AEx ia IIC T4؛ Class I، Div 1، Groups A، B، C، D؛ Class II، Div 1، Groups E، F، G؛ Class III، Div 1
• نصب: طبق نقشه 168078
• کد دما: T4 @ Ta (-40°C تا 100°C)
• محفظه: Type 4X
• Ex nL IIC T4: Ex ec IIC T4؛ Class I، Zone 2؛ Class II، Div 2، Groups A، B، C و D
• نصب: طبق نقشه 168078
• کد دما: T4 @ Ta (-40°C تا 100°C)
• محفظه: Type 4X

راهنمای نصب

• برای اطمینان از کوپلینگ مناسب، حسگر را روی سطحی صاف و تمیز نصب کنید.
• برای اندازه‌گیری پایدار، گشتاور مشخص‌شده را به استاد نصب اعمال کنید.
• حداقل شعاع خم 51 mm (2.0 in) را برای کابل هاردلاین 6 متری رعایت کنید.
• receptacle سه‌پین Mil-C-5015 را به کابل رابط سازگار متصل کنید.
• پیش از روشن‌کردن سیستم، اطمینان حاصل کنید که ولتاژ ورودی روی -24 ± 0.5 Vdc باقی می‌ماند.
• برای نصب در مناطق خطرناک، از نقشه 168078 پیروی کنید.
• برای جلوگیری از ایجاد حلقه‌های زمین در مدار اندازه‌گیری، ایزولاسیون بدنه را بررسی کنید.

محتویات بسته

• 1 عدد شتاب‌سنج Bently Nevada 330450-60 با کابل 6 متری
• 1 عدد استاد نصب
• 1 عدد مستندات محصول

ارسال و پشتیبانی

• ما از طریق FedEx، UPS و DHL به سراسر جهان ارسال می‌کنیم.
• تمام سفارش‌ها را حداکثر ظرف 5 روز پس از تأیید پرداخت ارسال می‌کنیم.
• بازگشت کالا را تا 30 روز پس از تحویل می‌پذیریم.
• نو و اصل بودن هر دستگاه را تضمین می‌کنیم.

سؤالات متداول

• س: حساسیت 330450-60 چقدر است؟
  پ: این حسگر حساسیت 10.2 mV/m/s² (100 mV/g) با تلرانس ±5% ارائه می‌دهد.
• س: کابل این شتاب‌سنج چقدر طول دارد؟
  پ: 330450-60 به کابل هاردلاین یکپارچه 6 متری (گزینه سفارش 60) مجهز است.
• س: این حسگر چه محدوده فرکانسی را پوشش می‌دهد؟
  پ: محدوده 15 تا 10,000 Hz با ±3dB و 40 تا 4,000 Hz با ±5% را پوشش می‌دهد.
• س: حداکثر دمای کاری چقدر است؟
  پ: هد حسگر و کابل هاردلاین تا +400°C (+752°F) را تحمل می‌کنند.
• س: آیا می‌توانم کابل را بیش از 6 متر延长 کنم؟
  پ: بله، می‌توانید کابل را تا 305 متر (1,000 ft) بدون افت سیگنال امتداد دهید.
• س: میزان تحمل ضربه چقدر است؟
  پ: حسگر ضربه‌هایی تا پیک 24,535 m/s² (2,500 g) را تحمل می‌کند.
• س: آیا 330450-60 برای مناطق خطرناک مناسب است؟
  پ: بله، این محصول دارای تأییدیه‌های Ex ia IIC T4 و Ex nL IIC T4 برای مکان‌های طبقه‌بندی‌شده است.
• س: وزن معمول این حسگر چقدر است؟
  پ: وزن حسگر تقریباً 953 گرم (2.10 lb) است.
• س: آیا این کالا موجود است؟
  پ: بله، این کالا را در انبار داریم و ظرف 5 روز ارسال می‌کنیم.
