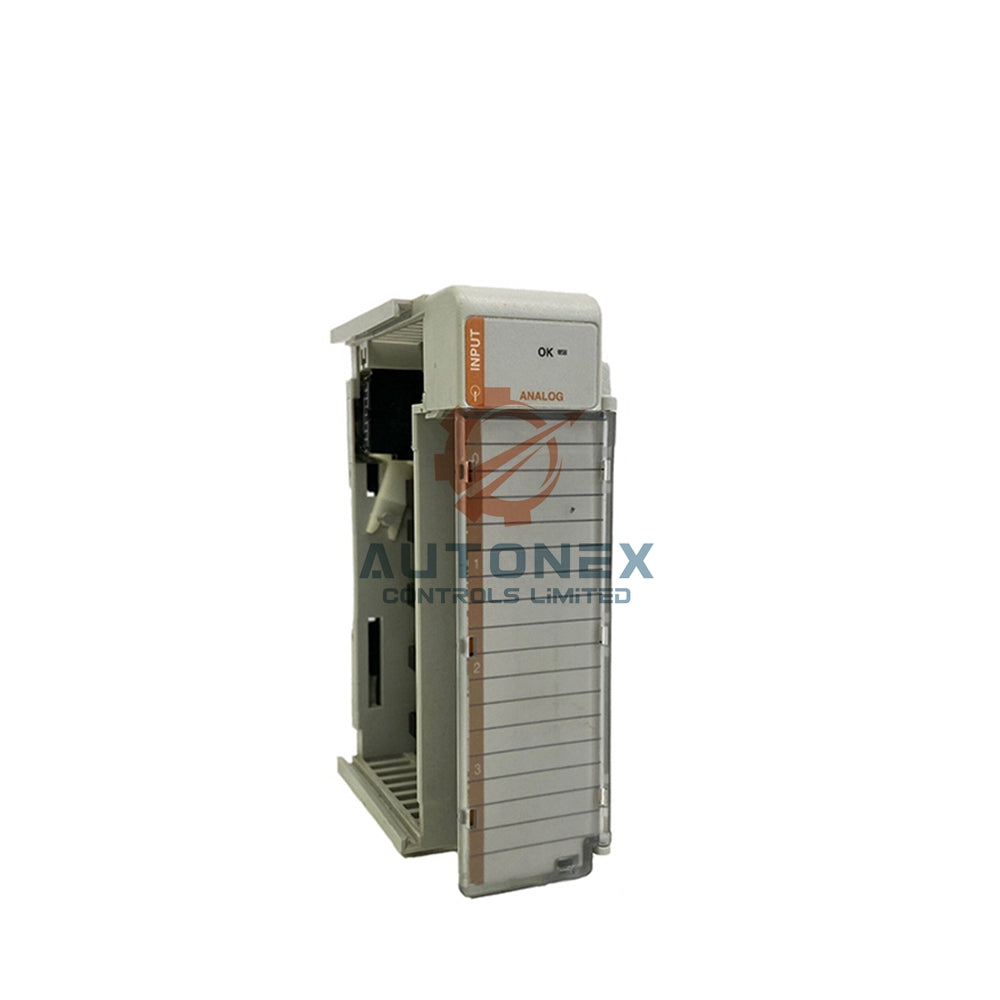

ماژول ورودی آنالوگ 16 کاناله آلن-برادلی مدل 1769-IF16C

ماژول ورودی آنالوگ با چگالی بالا Allen-Bradley 1769-IF16C

مشخصات فنی کلیدی 1769-IF16C

• برند و مدل: Allen-Bradley 1769-IF16C.
• نوع محصول: ماژول ورودی جریان آنالوگ 16 کاناله.
• کانال‌های ورودی: 16 ورودی تک‌انتهایی برای سیگنال‌های جریان.
• دامنه‌های ورودی: پذیرش دامنه‌های معمول 0-20 میلی‌آمپر و 4-20 میلی‌آمپر. دامنه‌های تمام مقیاس: 0-21 میلی‌آمپر و 3.2-21 میلی‌آمپر.
• رزولوشن: 16 بیت (تک‌قطبی) و 15 بیت به‌علاوه علامت (دو قطبی).
• نوع مبدل ADC: مبدل آنالوگ به دیجیتال داخلی نوع سیگما-دلتا.
• دقت کلی: 0.5٪ در دمای 25 درجه سانتی‌گراد (77 درجه فارنهایت) با فیلترهای قابل انتخاب 16 هرتز، 50 هرتز، 60 هرتز.
• دقت تغییرات دما: ±0.0045٪ به ازای هر درجه سانتی‌گراد تغییر ورودی.
• غیرخطی بودن و تکرارپذیری: ±0.03٪ غیرخطی بودن؛ ±0.03٪ تکرارپذیری در فیلتر 16 هرتز.
• جریان بک‌پلین: مصرف 190 میلی‌آمپر در 5 ولت DC و 70 میلی‌آمپر در 24 ولت DC.
• توان تلف شده: تولید 4.0 وات حرارت.
• ولتاژ ایزولاسیون: ارائه عایق تقویت‌شده 30 ولت DC بین گروه ورودی و BUS.
• حفاظت در برابر اضافه بار: حداکثر اضافه بار ±28 میلی‌آمپر در 7.0 ولت DC در ترمینال‌های ورودی.
• دمای کاری: عملکرد در بازه 0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد (32 درجه فارنهایت تا 140 درجه فارنهایت).
• دمای نگهداری: تحمل دما در بازه -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا 185 درجه فارنهایت).
• مقاومت در برابر شوک (نصب روی پنل): تحمل 30G به مدت 11 میلی‌ثانیه در حین کار.
• مقاومت در برابر شوک (ریل DIN): تحمل 20G به مدت 11 میلی‌ثانیه در حین کار.

پرسش‌های متداول (FAQ)

• س: کدام کنترلرها با 1769-IF16C سازگارند؟
  ج: این ماژول با PACهای CompactLogix و PLC MicroLogix 1500 سازگار است.
• س: آیا این ماژول نیاز به کالیبراسیون دارد؟
  ج: خیر، 1769-IF16C نیازی به کالیبراسیون ندارد. فیلتر ورودی را برای بهترین نتیجه تنظیم کنید.
• س: رزولوشن 1769-IF16C چقدر است؟
  ج: این ماژول رزولوشن 16 بیت برای سیگنال‌های تک‌قطبی و 15 بیت به‌علاوه علامت برای سیگنال‌های دو قطبی ارائه می‌دهد.
• س: آیا می‌توانم این ماژول را با فرستنده‌های حلقه تغذیه 4-20 میلی‌آمپر استفاده کنم؟
  ج: بله، 1769-IF16C سیگنال‌های استاندارد 4-20 میلی‌آمپر از فرستنده‌های دو سیمه یا چهار سیمه را می‌پذیرد.
• س: آیا این کالا در انبار موجود است؟
  ج: بله، ما 1769-IF16C را در انبار داریم و آماده ارسال است.
• س: سیاست بازگشت کالا چگونه است؟
  ج: ما بازگشت کالا تا 30 روز برای اقلام استفاده‌نشده در بسته‌بندی اصلی ارائه می‌دهیم.
