ماژول خروجی 1756-OB16I آلن-برادلی Source: 1756-OB16I Output Module Allen-Bradley

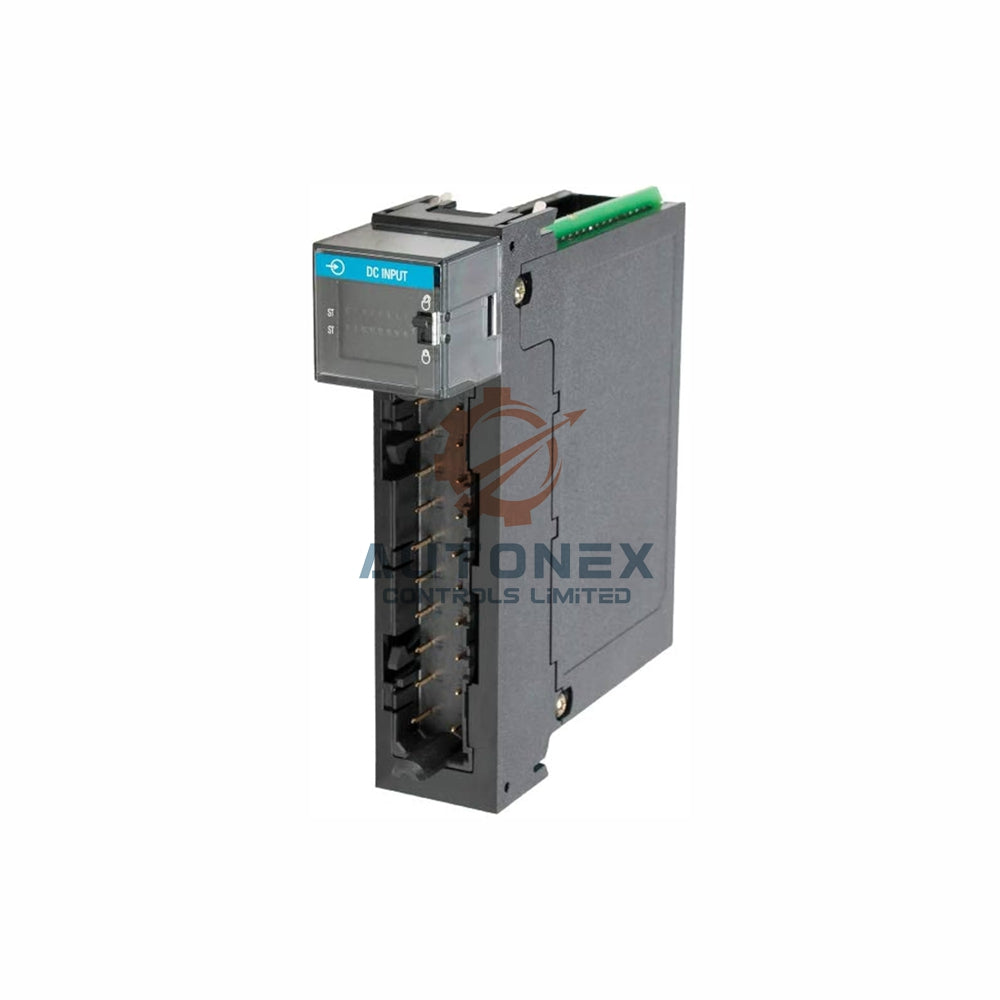

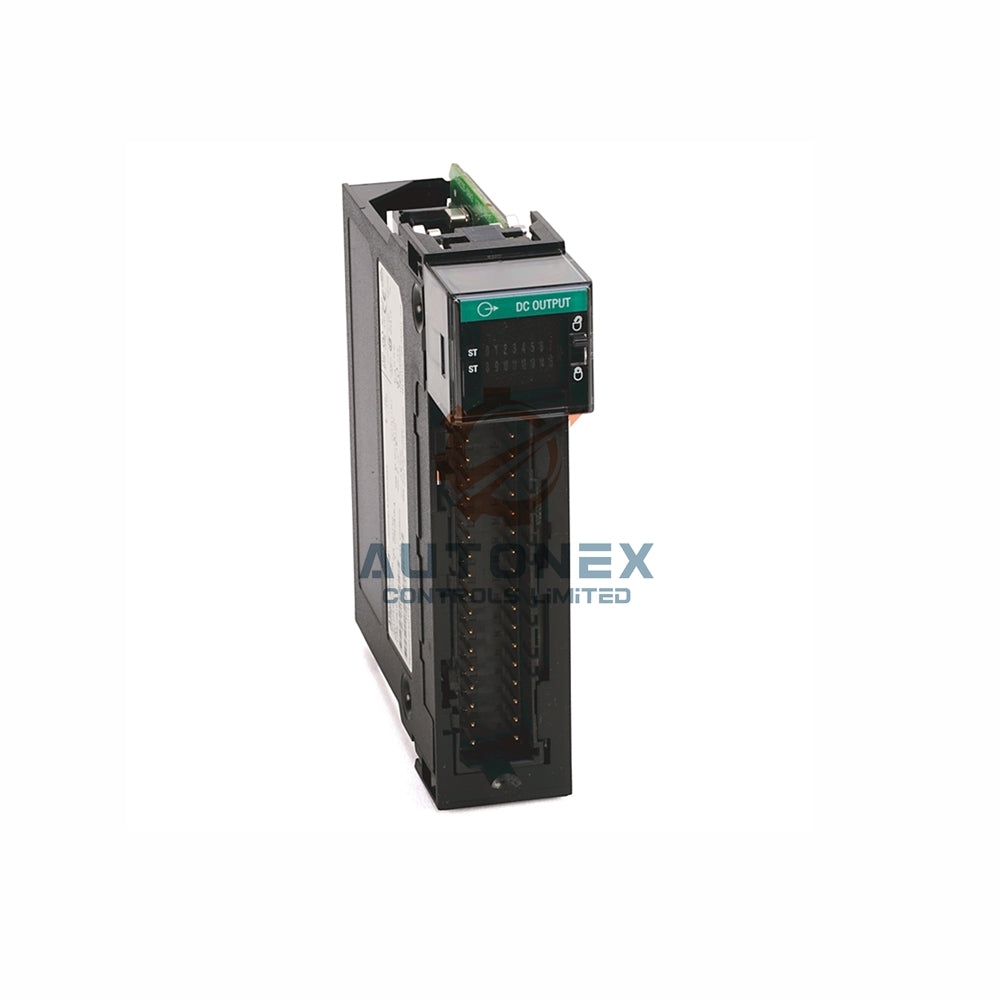

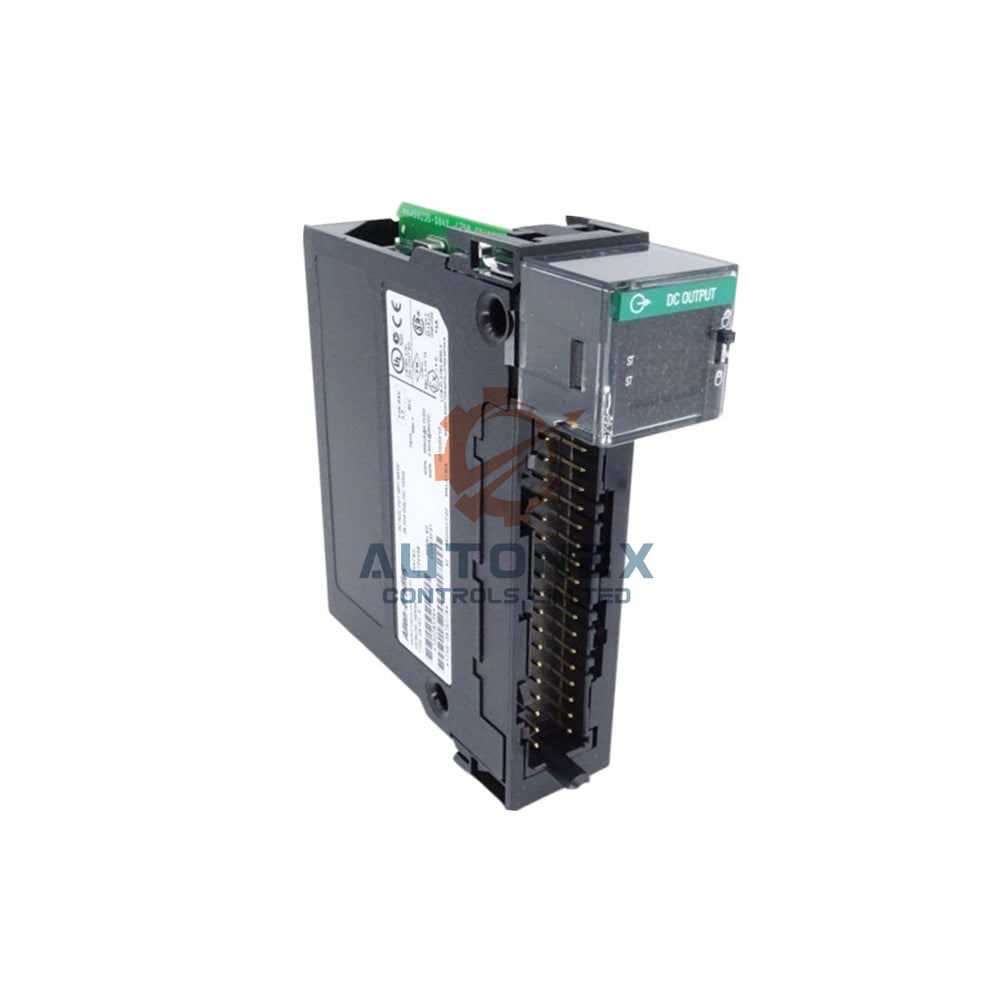

ماژول خروجی Allen-Bradley 1756-OB16I

مشخصات کلیدی

• برند: Allen-Bradley
• سری: ControlLogix
• مدل: 1756-OB16I
• کانال‌های خروجی: 16 نقطه ایزوله شده
• محدوده ولتاژ: 10-30 ولت DC
• جریان هر نقطه: 2 آمپر در 30 درجه سانتی‌گراد / 1 آمپر در 60 درجه سانتی‌گراد
• جریان ماژول: 8 آمپر در 30 درجه سانتی‌گراد / 4 آمپر در 60 درجه سانتی‌گراد
• زمان پاسخ روشن شدن: حداکثر 1 میلی‌ثانیه
• زمان پاسخ خاموش شدن: حداکثر 2 میلی‌ثانیه
• توان تلف شده: حداکثر 3.6 وات
• ایزولاسیون: 50 ولت پیوسته
• بلوک‌های ترمینال: 1756-TBCH، 1756-TBS6H

ویژگی‌ها و مزایا

• ایزولاسیون هر کانال به صورت جداگانه - هر خروجی به طور مستقل عمل می‌کند
• حالت‌های ایمن قابل تنظیم - تعریف رفتار خروجی در هنگام خطاها
• ظرفیت جریان بالا - 2 آمپر به ازای هر نقطه در 30 درجه سانتی‌گراد
• زمان پاسخ سریع - حداکثر 1 میلی‌ثانیه روشن و 2 میلی‌ثانیه خاموش
• سیم‌کشی انعطاف‌پذیر - پشتیبانی از طرح‌های ایزوله و غیر ایزوله
• نمایشگرهای بصری - 16 LED داخلی وضعیت کانال‌ها را نشان می‌دهد
• سازگاری گسترده - کارکرد با تمام شاسی‌های 1756 ControlLogix

نصب و راه‌اندازی

• نیاز به اسلات: ماژول تک اسلات برای ادغام آسان
• بلوک‌های ترمینال: سازگار با 1756-TBCH یا 1756-TBS6H
• پشتیبانی شاسی: مناسب برای تمام شاسی‌های محلی و راه دور 1756
• نیازهای برق: جریان 350 میلی‌آمپر در 5.1 ولت DC در بک‌پلین
• حفاظت فیوز: توصیه به استفاده از فیوزهای سریع 4 آمپری خارجی
• گزینه‌های سیم‌کشی: پیکربندی‌های ایزوله جداگانه یا منبع مشترک

ویژگی‌های عملکردی

• رتبه جریان: 2 آمپر به ازای هر نقطه در 30 درجه سانتی‌گراد، کاهش خطی به 1 آمپر در 60 درجه سانتی‌گراد
• ظرفیت کل: مجموع 8 آمپر برای ماژول در 30 درجه سانتی‌گراد، 4 آمپر در 60 درجه سانتی‌گراد
• جریان جهشی: 4 آمپر به مدت 10 میلی‌ثانیه قابل تکرار هر 2 ثانیه
• افت ولتاژ: حداکثر 1.2 ولت در جریان بار 2 آمپر
• جریان نشتی: حداکثر 0.5 میلی‌آمپر در حالت خاموش به ازای هر نقطه
• بار حداقل: 1 میلی‌آمپر به ازای هر کانال برای عملکرد صحیح

ایمنی و حفاظت

• رتبه ایزولاسیون: ایزولاسیون پیوسته 250 ولت بین خروجی و بک‌پلین
• پیکربندی حالت ایمن: حالت‌های برنامه‌پذیر برای شرایط خطا
• نمایشگرهای LED: نظارت وضعیت هر کانال به صورت جداگانه
• فیوز خارجی: پشتیبانی از فیوزهای سریع 4 آمپری
• حفاظت بار القایی: توصیه به استفاده از دستگاه‌های سرکوب جهش جریان

نمونه‌های کاربردی

• رله‌های صنعتی - کنترل کنتاکتورها و راه‌اندازهای موتور
• شیرهای سلونوئیدی - فعال‌سازی سیستم‌های پنوماتیک و هیدرولیک
• دستگاه‌های هشدار - راه‌اندازی آژیرها، بوق‌ها و چراغ‌های چشمک‌زن
• سیستم‌های نمایشگر - راه‌اندازی چراغ‌های نشانگر و نمایشگرهای وضعیت
• کنترل فرآیند - مدیریت عملگرها و سیستم‌های موقعیت‌یابی

سؤالات متداول

چه چیزی OB16I را از سایر ماژول‌های خروجی متمایز می‌کند؟

• ماژول 1756-OB16I ایزولاسیون جداگانه برای هر کانال خروجی فراهم می‌کند که امکان استفاده از منابع ولتاژ متفاوت برای هر خروجی را می‌دهد.

هر خروجی چه جریانی را می‌تواند تحمل کند؟

• هر خروجی از 2 آمپر در 30 درجه سانتی‌گراد پشتیبانی می‌کند که به صورت خطی تا 1 آمپر در 60 درجه سانتی‌گراد کاهش می‌یابد.

آیا فیوزهای خارجی لازم است؟

• بله، توصیه می‌شود از فیوزهای سریع 4 آمپری برای حفاظت خروجی استفاده شود.

حالت‌های ایمن قابل تنظیم چیستند؟

• شما می‌توانید تعیین کنید که خروجی‌ها در حالت برنامه‌نویسی یا خطاهای کنترلر روشن بمانند، خاموش شوند یا آخرین حالت خود را حفظ کنند.

کدام بلوک‌های ترمینال سازگار هستند؟

• از بلوک‌های ترمینال قابل جدا شدن 36 پین 1756-TBCH یا 1756-TBS6H برای سیم‌کشی استفاده کنید.

ماژول چقدر سریع پاسخ می‌دهد؟

• حداکثر زمان پاسخ 1 میلی‌ثانیه برای روشن شدن و 2 میلی‌ثانیه برای خاموش شدن است.

آیا می‌توانم از منابع ولتاژ مختلف استفاده کنم؟

• بله، ایزولاسیون جداگانه امکان استفاده از منابع 10-30 ولت DC متفاوت برای هر خروجی را فراهم می‌کند.
