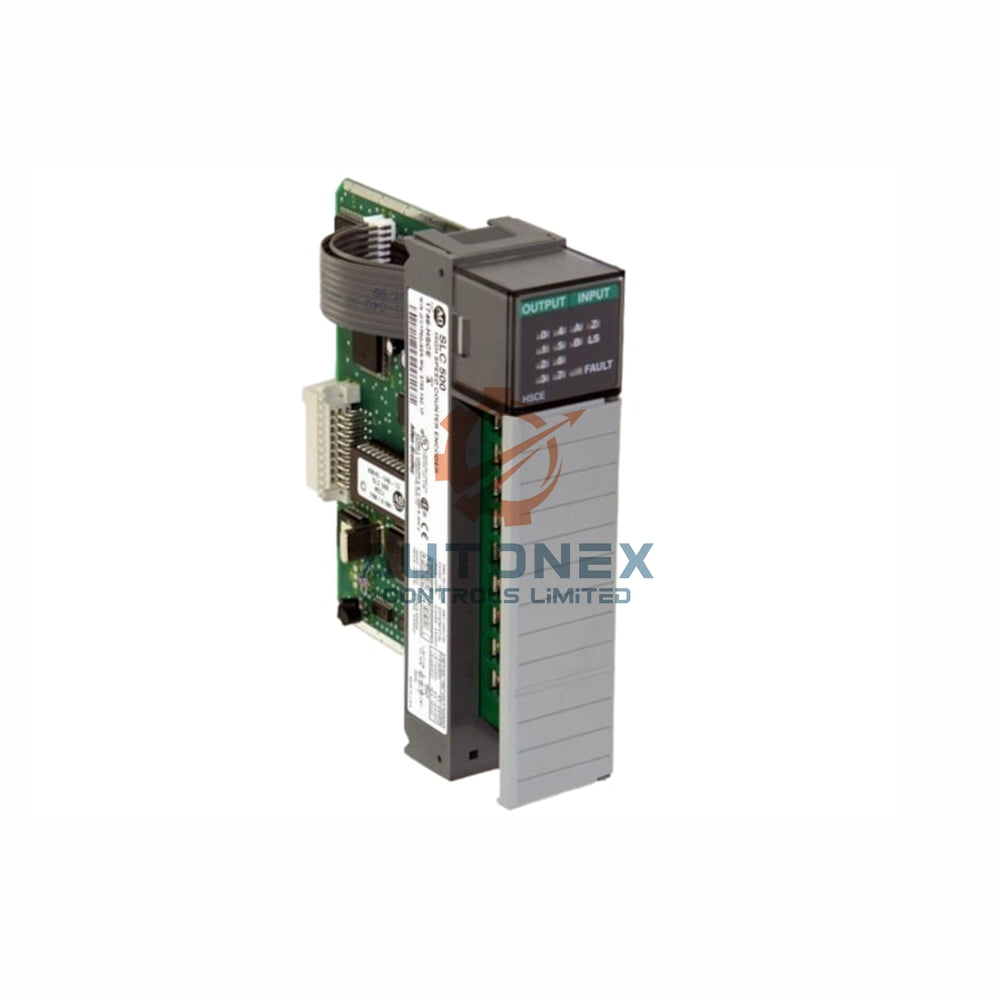

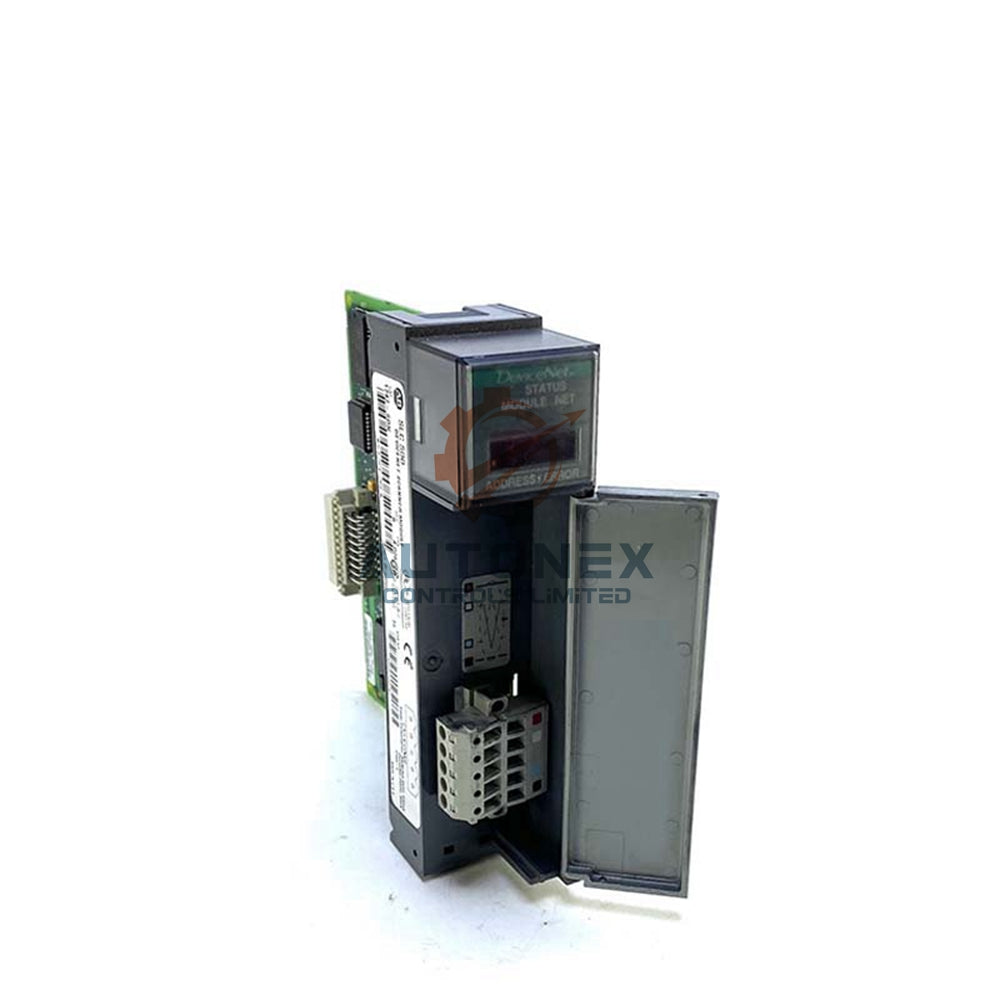

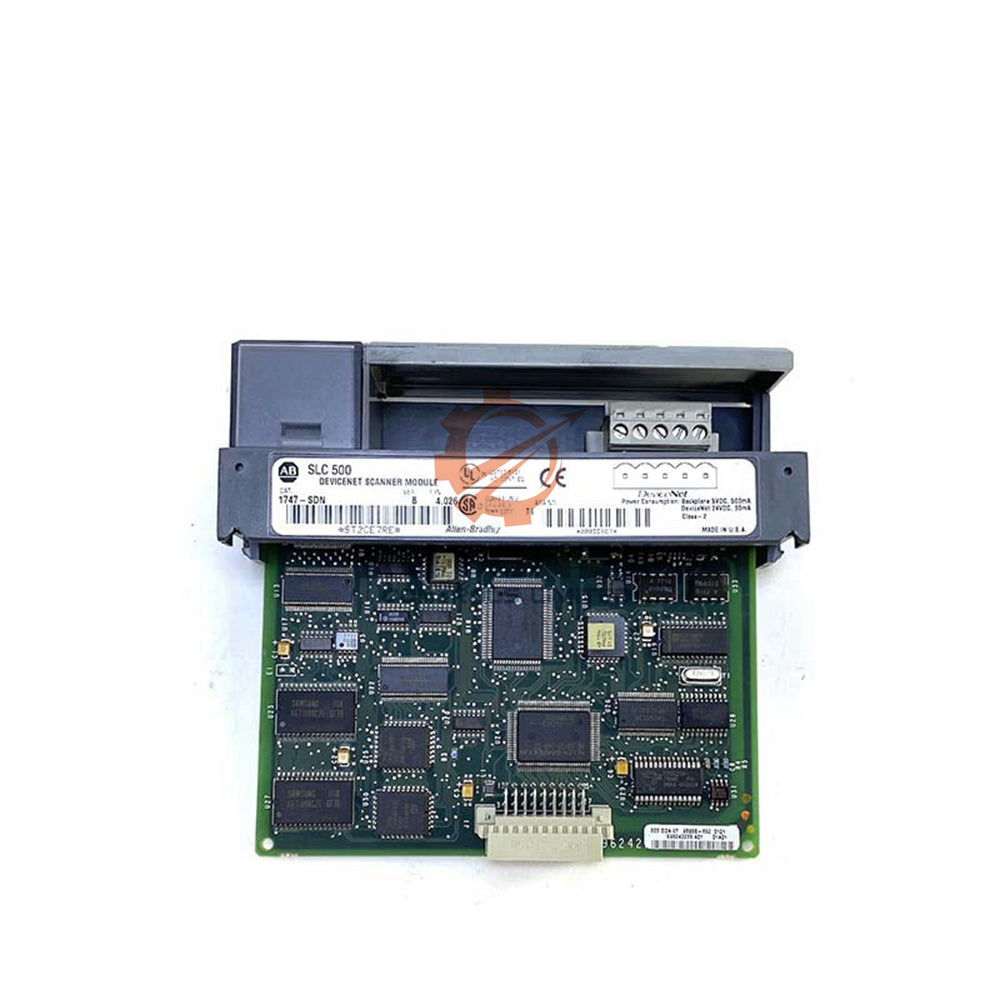

1747-SDN ماژول اسکنر DeviceNet Allen-Bradley SLC 500

ماژول اسکنر DeviceNet مدل 1747-SDN آلن-برادلی SLC 500

مشخصات فنی کلیدی

• برند: آلن-برادلی
• مدل: 1747-SDN ماژول اسکنر DeviceNet
• سری: SLC 500
• پردازنده‌های سازگار: SLC 5/02، 5/03، 5/04، 5/05
• عرض ماژول: یک اسلات
• پورت ارتباطی: یک پورت DeviceNet
• سرعت انتقال داده: 125 کیلوبیت بر ثانیه
• حداکثر تعداد گره‌ها: 63 گره
• جریان بک‌پلین (5 ولت): 500 میلی‌آمپر
• جریان بک‌پلین (24 ولت): 90 میلی‌آمپر
• دمای کاری: 0 تا 55 درجه سانتی‌گراد (32 تا 131 درجه فارنهایت)
• دمای نگهداری: -40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)
• ضربه‌پذیری در حین کار: شتاب اوج 30 g، عرض پالس 11 میلی‌ثانیه
• لرزش: تست شده با 5 g در فرکانس 10-500 هرتز طبق استاندارد IEC 68-2-6
• رطوبت نسبی: 5 تا 95٪ بدون تراکم
• وزن: 1 پوند (0.45 کیلوگرم)
• پلاگ خطی: 1787-PLUG10R
• نمایشگرها: وضعیت ماژول/شبکه (قرمز/سبز)، وضعیت ورودی/خروجی (قرمز/سبز)
• نمایشگر LCD: نمایش آدرس ماژول و نشانگرهای خطا
• نصب: نصب روی ریل DIN یا پنل
• عایق‌بندی مدار: عایق‌بندی پایه 30 ولت، تست شده با 500 ولت AC به مدت 60 ثانیه
• گواهینامه‌ها: c-UL-us، CE، CISPR 11 گروه 1 کلاس A، کد دمای T5

ویژگی‌های ارتباطی و پیکربندی

• ماژول 1747-SDN از پیکربندی ورودی/خروجی نظرسنجی شده برای تبادل داده زمان‌بندی شده پشتیبانی می‌کند.
• از پیکربندی استروب برای ارسال سریع پیام‌های پخش به چندین گره استفاده کنید.
• پیکربندی تغییر وضعیت فقط زمانی که مقادیر تغییر می‌کنند داده ارسال می‌کند که باعث کاهش ترافیک شبکه می‌شود.
• پیکربندی ورودی/خروجی دوره‌ای داده‌ها را در فواصل زمانی ثابت تبادل می‌کند.
• پیکربندی عبوری باعث می‌شود 1747-SDN به عنوان پل بین شبکه‌ها عمل کند.
• این ویژگی عبوری جایگزین اتصالات DeviceNet مدل‌های 1770-KFD، 1784-PCD، 1784-PCID یا 1784-PCIDS می‌شود.
• برای پیکربندی عبوری از پردازنده‌های SLC 5/03، SLC 5/04 یا SLC 5/05 استفاده کنید.
• ماژول داده‌های پیکربندی، داده‌های ورودی/خروجی و اطلاعات وضعیت را با پردازنده SLC تبادل می‌کند.
• ارتباط از طریق انتقال فایل‌های M1/M0 و روش‌های ورودی/خروجی گسسته انجام می‌شود.

سؤالات متداول (FAQ)

• آیا 1747-SDN جدید و اصل است؟
  بله، ما فقط واحدهای جدید و اصل 1747-SDN را مستقیماً از موجودی مجاز تأمین می‌کنیم.
• کدام پردازنده‌ها با 1747-SDN سازگارند؟
  1747-SDN با پردازنده‌های SLC 5/02، 5/03، 5/04 و 5/05 کار می‌کند.
• این ماژول از چه پیکربندی‌های ارتباطی پشتیبانی می‌کند؟
  1747-SDN از پیکربندی‌های نظرسنجی، استروب، تغییر وضعیت، ورودی/خروجی دوره‌ای و عبوری پشتیبانی می‌کند.
• چند گره می‌توانم با 1747-SDN متصل کنم؟
  شما می‌توانید تا 63 گره را با نرخ 125 کیلوبیت بر ثانیه متصل کنید.
• ویژگی عبوری برای چیست؟
  ویژگی عبوری به 1747-SDN اجازه می‌دهد به عنوان پل عمل کند و اتصالات خارجی DeviceNet مانند 1770-KFD را جایگزین کند.
• آیا 1747-SDN در انبار موجود است؟
  بله، ما 1747-SDN را در انبار داریم و آماده ارسال است.
• سیاست ارسال و بازگشت شما چیست؟
  ما ظرف 5 روز کاری از طریق DHL، FedEx یا UPS ارسال می‌کنیم. شما می‌توانید کالاها را ظرف 30 روز بازگردانید.
• آیا ماژول شامل پلاگ خطی است؟
  خیر، پلاگ خطی 1787-PLUG10R جداگانه عرضه می‌شود. برای اتصال DeviceNet به آن نیاز دارید.
• چراغ‌های LED چه چیزی را نشان می‌دهند؟
  چراغ‌ها وضعیت ماژول، وضعیت شبکه و وضعیت ورودی/خروجی را نشان می‌دهند. نمایشگر LCD آدرس و خطاها را نمایش می‌دهد.
• آیا می‌توانم این ماژول را روی ریل DIN نصب کنم؟
  بله، 1747-SDN از هر دو روش نصب روی ریل DIN و پنل پشتیبانی می‌کند.
