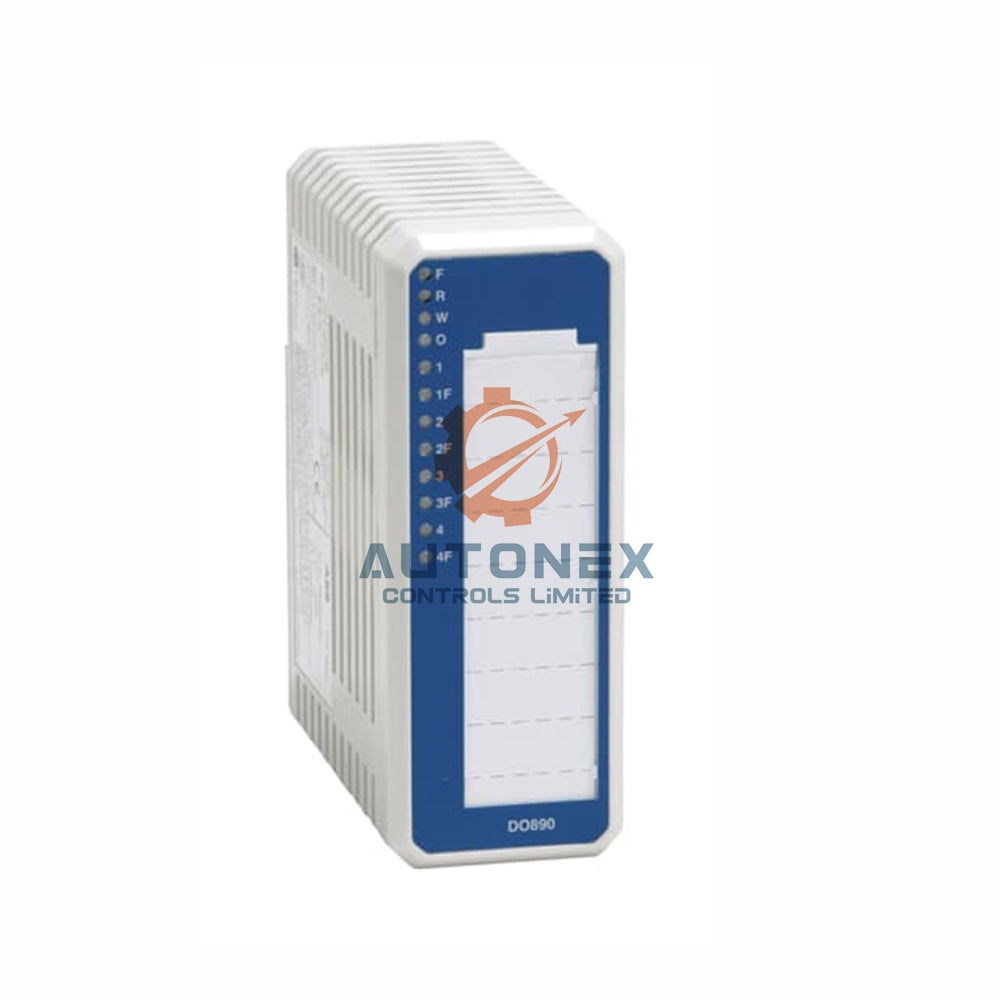

ABB DO890 salida digital de 4 canales con seguridad intrínseca

Módulo de salida digital ABB DO890 con seguridad intrínseca

• Marca y modelo: ABB (DO890). Esta unidad compacta proporciona cuatro salidas aisladas de 11 V y 40 mA para la automatización de procesos.
• Salida y carga: Cada canal acciona una carga de campo de 100–5000 Ω. La carga típica es de 300 Ω a 40 mA, ideal para válvulas solenoides y avisadores acústicos.
• Diagnóstico y protección: Configure la detección de circuito abierto (>100 kΩ) y cortocircuito (<20 Ω) por canal. La salida está protegida contra cortocircuitos mediante limitación de corriente.
• Aislamiento y alimentación: Los cuatro canales cuentan con aislamiento galvánico entre sí, respecto al ModuleBus y respecto a la alimentación de 24 V. La disipación de potencia es de 4,4 W.
• Compatibilidad con MTU: Utilícelo con TU890 (aplicaciones Ex) o TU891 (no Ex) para conexiones directas de dos hilos sin terminales adicionales.
• Entorno y seguridad: El rango de temperatura de funcionamiento es de 0 a +55 °C. Cuenta con certificaciones ATEX/IECEx Zona 2, cFMus y marinas (ABS, BV, DNV, LR).
• Dimensiones físicas: Anchura de 45 mm, profundidad de 102 mm (111 mm con conector) y altura de 119 mm. El peso es de 0,2 kg.

Directrices de instalación

• Monte el módulo en un bastidor de la serie S800 con una MTU compacta TU890 o TU891.
• Asegúrese de que la temperatura ambiente no supere los 55 °C (40 °C para el montaje vertical en una MTU compacta).
• Conecte los dispositivos de campo mediante conexiones de dos hilos a través de la MTU; no se requieren terminales adicionales.
• Aplique una alimentación externa de 24 V (típ. 250 mA, máx. <360 mA) y una alimentación de +5 V del ModuleBus (típ. 80 mA).
• Configure la supervisión de circuito abierto/cortocircuito mediante el sistema de control. Los LED frontales indican fallos, funcionamiento, advertencias y el estado de los canales.

Especificaciones técnicas

• Especificación de señal: 11 V, 40 mA por canal (controlador de solenoide).
• Número de canales: 4, aislados individualmente.
• Rango de carga de salida: 100 – 5000 Ω (protegida contra cortocircuitos).
• Tensión nominal de aislamiento: 50 V; tensión de prueba dieléctrica de 500 V c.a.
• Consumo de corriente: ModuleBus de +5 V, típ. 80 mA, máx. <150 mA; alimentación externa de +24 V, típ. 250 mA, máx. <360 mA.
• Corriente de detección de fallos: < 4 mA. Intervalos del estado de supervisión: 256, 512 o 1024 ms.
• Temperatura de funcionamiento: 0 a +55 °C; almacenamiento de -40 a +70 °C.
• Clase de protección: IP20 (IEC 60529). Grado de contaminación 2, protección contra la corrosión G3.
• Compatibilidad electromagnética: EN 61000-6-4, EN 61000-6-2. Seguridad eléctrica conforme a EN 61010-1.

Contenido del paquete

• Módulo de salida digital ABB 3BSC690074R1 DO890 (4 canales).
• Código de codificación AB para una inserción correcta en la MTU.
• Documentación del producto y guía de inicio rápido (acceso digital).
• No se requiere hardware de montaje adicional; se instala directamente en el bastidor S800.

Preguntas frecuentes

• P: ¿Este módulo es un producto ABB auténtico?
  R: Sí, suministramos unidades 3BSC690074R1 nuevas y originales de ABB.
• P: ¿Cuál es la disponibilidad en stock?
  R: Mantenemos el DO890 en stock para envío inmediato.
• P: ¿Cuánto tarda la entrega?
  R: Realizamos el envío en un plazo de 5 días laborables mediante DHL, FedEx o UPS.
• P: ¿Puedo utilizar este módulo con equipos no Ex?
  R: Sí, utilice TU891 para aplicaciones no Ex y TU890 para instalaciones con certificación Ex.
• P: ¿Cuál es la política de devoluciones?
  R: Admitimos devoluciones durante 30 días para artículos sin abrir y aptos para la reventa.
• P: ¿Este módulo admite HART o redundancia?
  R: No, no admite HART ni redundancia. Es una salida de alta integridad y seguridad intrínseca.
