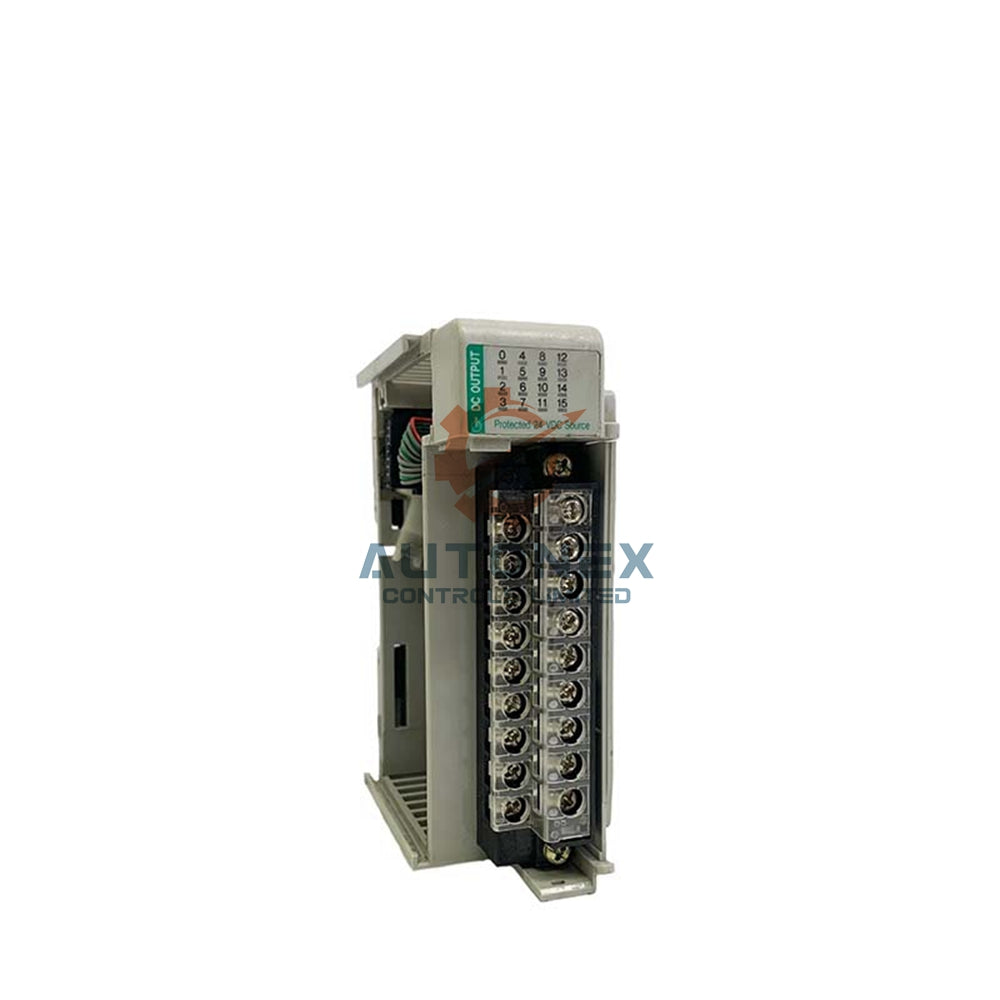

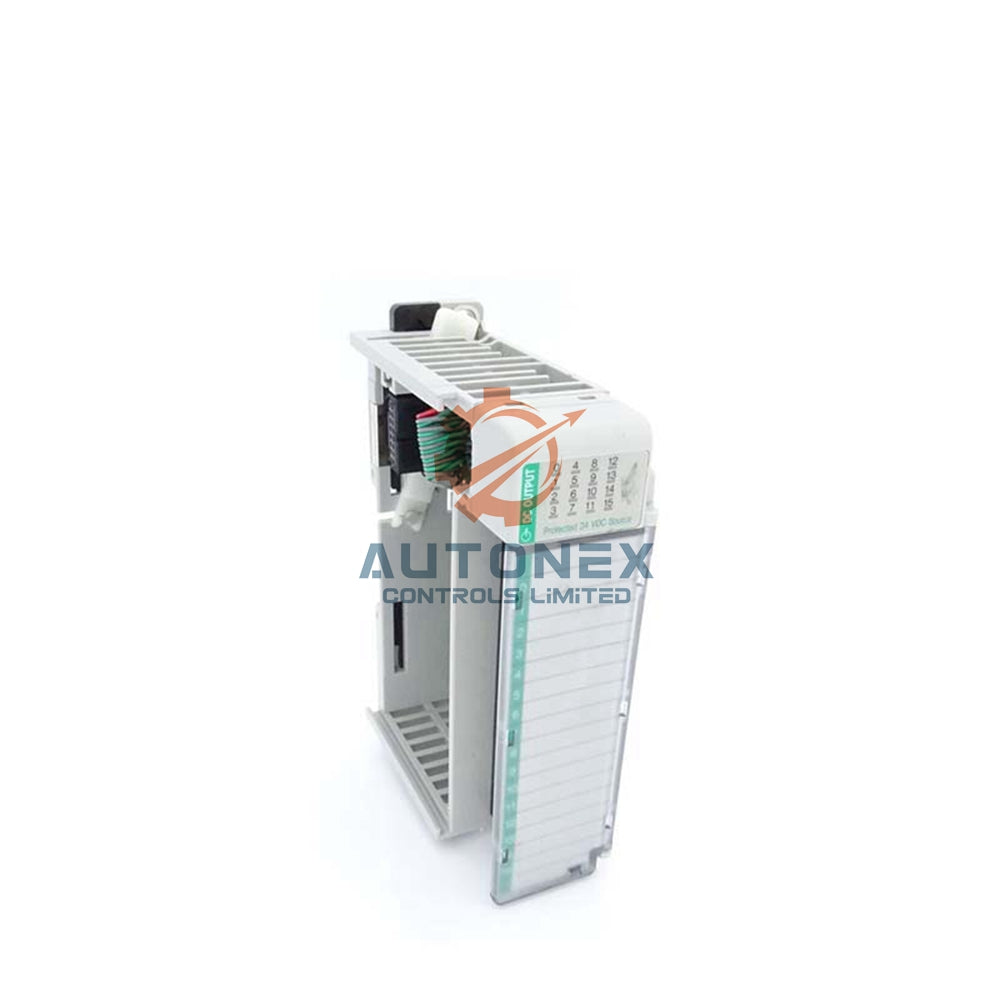

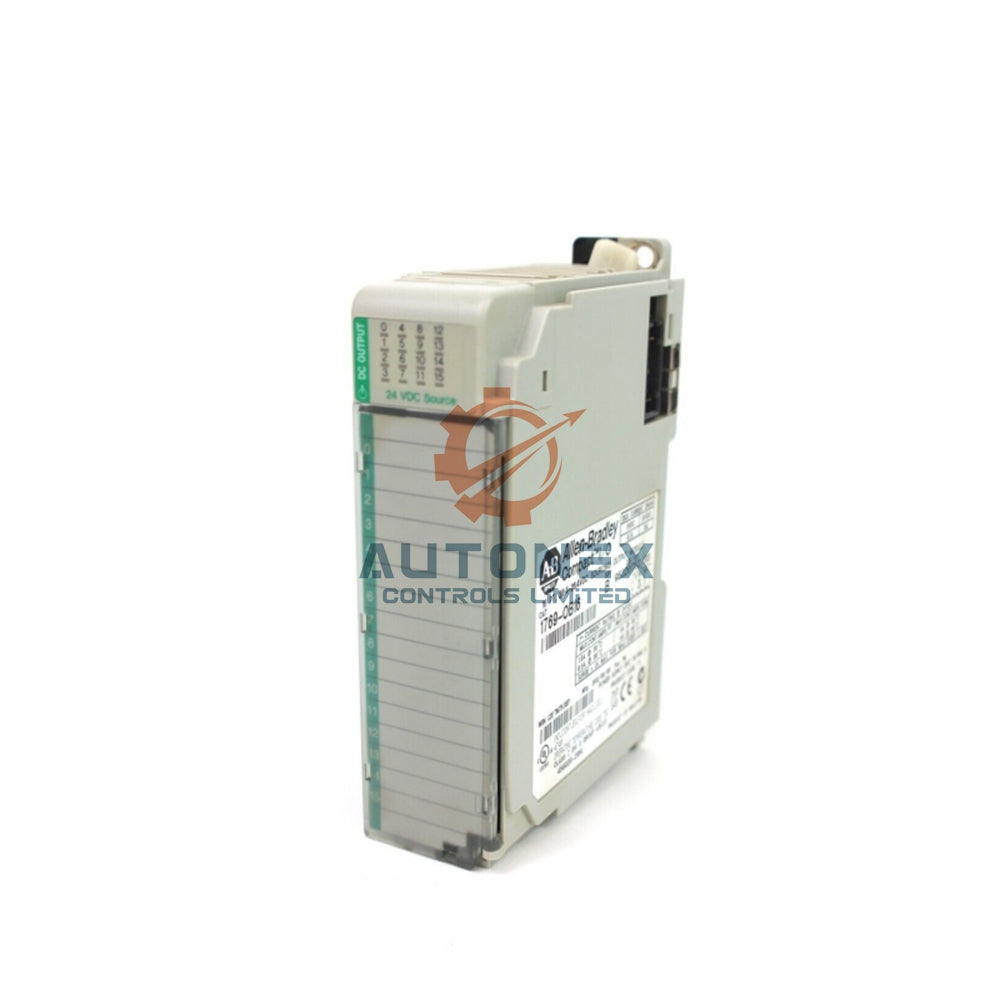

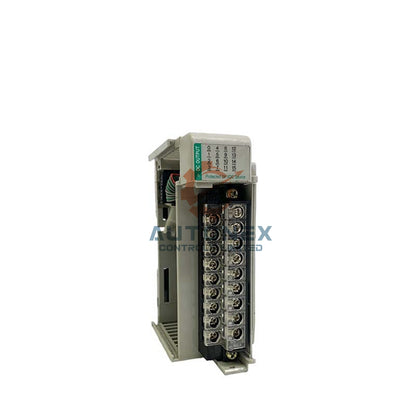

1769-OG16 Salida Digital 5VDC CompactLogix 16 Puntos Allen-Bradley

Módulo de Salida TTL Allen‑Bradley 1769‑OG16 CompactLogix

Especificaciones Técnicas Detalladas

• Número de pieza / número de catálogo: 1769‑OG16 – serie CompactLogix de Allen‑Bradley.
• Tipo de módulo: módulo de salida TTL (lógica transistor‑transistor).
• Número de salidas: dieciséis (16) puntos.
• Rango de voltaje de operación: 4.5 - 5.5V DC.
• Voltaje de salida en estado activo garantizado: 0 - 0.4V DC.
• Voltaje de salida en estado inactivo garantizado: 4.5 - 5.5V DC.
• Corriente mínima de carga: 0.15 mA.
• Corriente máxima por punto: 24 mA.
• Cable de comunicación: 16 puntos (usar cables de bus 1769 apropiados).
• Corriente del backplane: consulte el manual del sistema CompactLogix para el consumo exacto (típicamente bajo para TTL).
• Clasificación de la carcasa: abierto (requiere instalación dentro de un gabinete industrial protegido).
• Tipo de cable: cobre 90°C; sólido 22‑14 AWG o trenzado 22‑16 AWG.
• Peso para envío: 2 libras; dimensiones para envío 8 x 8 x 5 pulgadas.
• Dimensiones del módulo: aprox. 4.7 x 1.4 x 3.4 pulgadas (119 x 36 x 86 mm).
• Serie: A y B (producto actual).

Compatibilidad e Integración del Sistema

• El 1769‑OG16 es compatible con controladores 1769 CompactLogix y controladores MicroLogix 1500.
• Use el mapeo de memoria I/O para configurar este módulo de salida según las necesidades de su sistema anfitrión.
• Este módulo de salida TTL se conecta directamente con circuitos lógicos de 5V DC, entradas PLC y circuitos integrados digitales.
• Las aplicaciones típicas incluyen el control de indicadores LED, relés de estado sólido y dispositivos a nivel lógico.
• El factor de forma compacto ahorra espacio en paneles de control con alta densidad de canales.

Preguntas Frecuentes (FAQ)

• P: ¿Cuántos canales de salida proporciona el 1769‑OG16?
  R: Este módulo proporciona dieciséis (16) canales de salida TTL.
• P: ¿A qué voltaje opera el módulo?
  R: El rango de voltaje de operación es de 4.5 a 5.5V DC (nominal 5V DC).
• P: ¿Cuál es la corriente máxima por punto de salida?
  R: La corriente máxima por punto es de 24 mA, con una corriente mínima de carga de 0.15 mA.
• P: ¿Con qué controladores funciona el 1769‑OG16?
  R: Funciona con controladores 1769 CompactLogix y el sistema MicroLogix 1500.
• P: ¿Por qué el módulo tiene una clasificación de carcasa abierta?
  R: La carcasa abierta significa que debe instalarse dentro de un gabinete industrial protector, alejado de polvo y estática.
• P: ¿Puedo usar cables largos con este módulo de salida TTL?
  R: No, no use cables DC o I/O de más de 30 pies (9 metros) para evitar problemas de señal.
• P: ¿Cuántos cables puedo conectar a un terminal?
  R: No conecte más de dos cables a un solo terminal.
• P: ¿Cuál es el tiempo típico de entrega para el envío?
  R: Despachamos dentro de 5 días después del pedido; usamos FedEx, UPS o DHL para entrega rápida.
• P: ¿Puedo devolver el 1769‑OG16 si no cumple con mis necesidades?
  R: Sí, ofrecemos devoluciones dentro de 30 días desde la fecha de entrega.

Consultas de Contacto: Envíe un correo a sales@nex-auto.com o WhatsApp +86 153 9242 9628. Nuestro equipo ofrece soporte rápido para su 1769‑OG16 y otras necesidades de Compact I/O.
