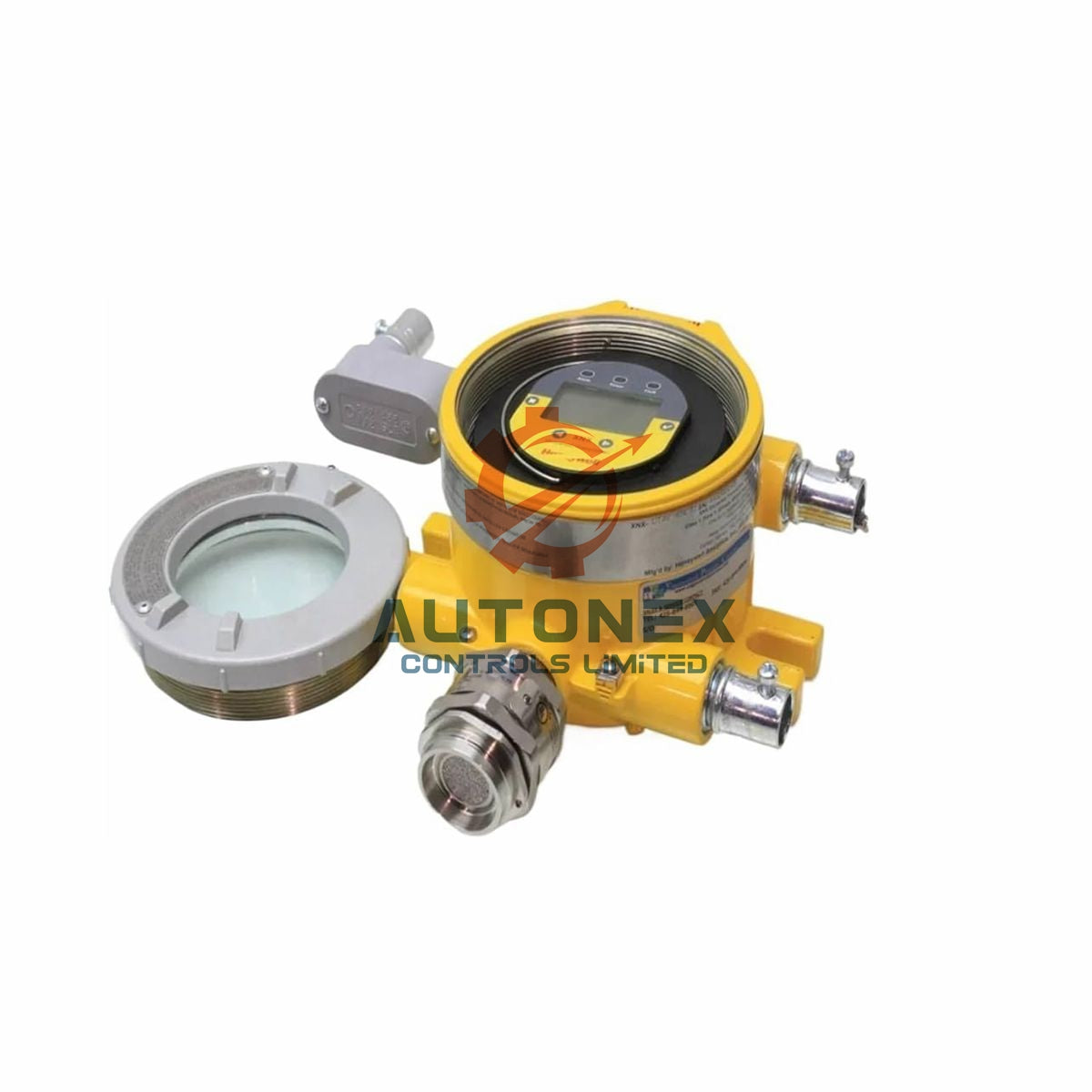

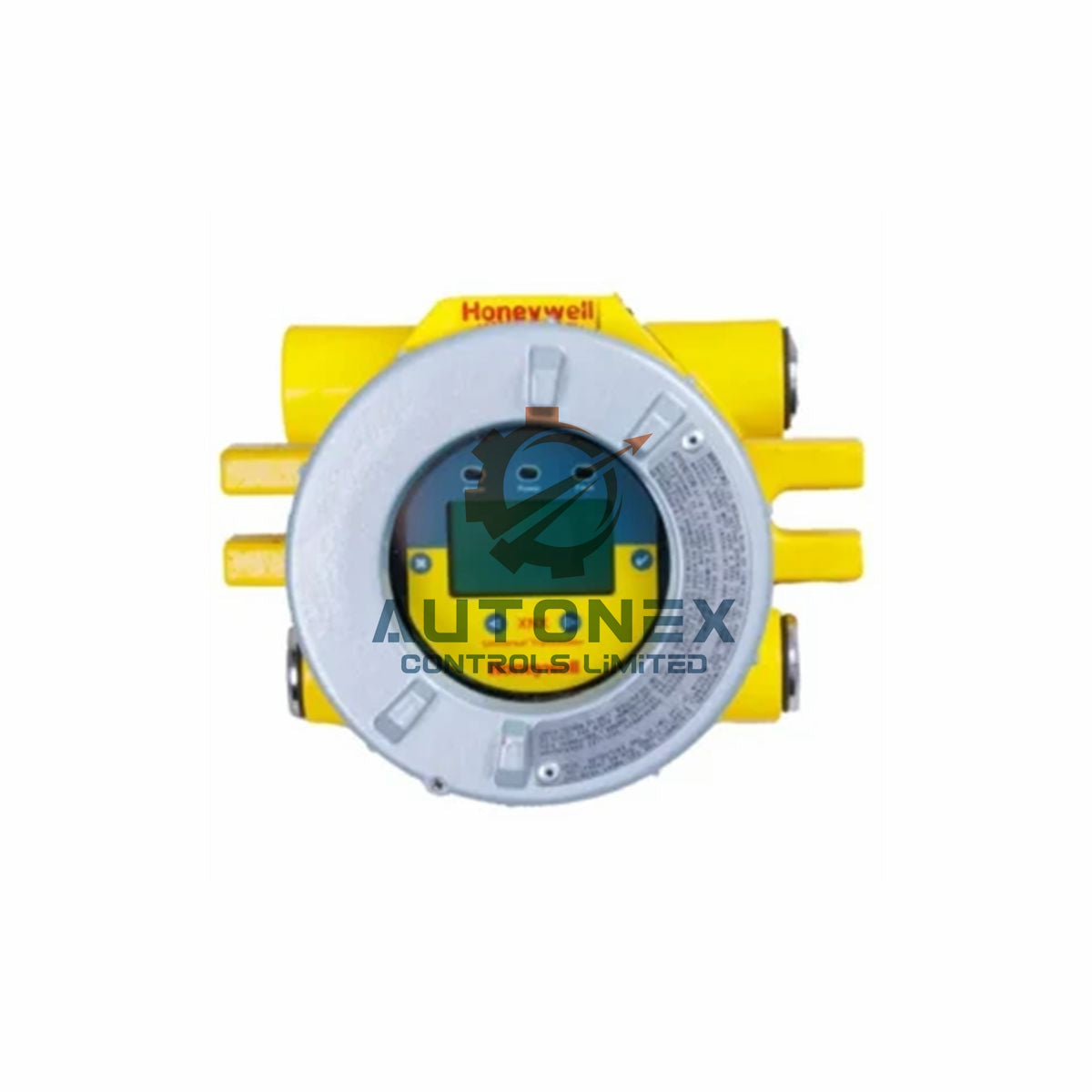

XNX-AMAE-RNNNN Honeywell Messumformer M25 Aluminium-Relais

Honeywell XNX-AMAE-RNNNN Universaltransmitter

• Marke: Honeywell
• Modell: XNX-AMAE-RNNNN
• Produkttyp: XNX-Universaltransmitter
• Zulassung: ATEX/IEC (Zone 1, 2, 21, 22)
• Einführungstyp: M25-Kabelverschraubung
• Material: Aluminium (leicht, korrosionsbeständig)
• Ausführung: Schnittstelle für elektrochemische Kartuschen mit eigensicherer Barriere und Adapter
• Option: Relaisausgang (Alarm oder Steuerung)
• Lokales HART: Nicht installiert (standardmäßig 4–20 mA)
• Sensorbereich: Keine Angabe (Sensor nicht enthalten)

Technische Daten

• Messbereich: Abhängig vom ausgewählten elektrochemischen Sensor (0–100 % UEG, ppm oder Vol.-%)
• Frequenzgang: T90 < 30 Sekunden (typisch für toxische Sensoren)
• Empfindlichkeit: Hohe Empfindlichkeit bis in den Sub-ppm-Bereich für bestimmte Gase
• Linearität: ±2 % des Endwerts über den Betriebsbereich
• Auflösung: 0,1 ppm (für die meisten toxischen Gase) oder 0,1 % O2
• Temperaturbereich: -20 °C bis +50 °C (Betrieb)
• Umweltbeständigkeit: Gehäuse gemäß IP66/IP67 zum Schutz vor Staub und eindringendem Wasser
• Störfestigkeit: Hohe Beständigkeit gegen RFI-/EMI-Störungen (10 V/m)

Installationshinweise

• Montieren Sie den Transmitter mithilfe der integrierten Befestigungsbohrungen auf einer ebenen, vertikalen Fläche.
• Schließen Sie die M25-Kabelverschraubung für eine sichere Verdrahtung an den Einführungseingang an.
• Verdrahten Sie die 4–20-mA-Schleife und die Relaisausgänge gemäß dem Klemmenplan.
• Setzen Sie die elektrochemische Sensorkartusche in den Schnittstellenadapter ein.
• Versorgen Sie das Gerät mit 24 VDC (Nennspannung) und prüfen Sie, ob das Display ordnungsgemäß startet.
• Führen Sie vor der Inbetriebnahme eine Nullpunkt- und Spankalibrierung mit dem geeigneten Gas durch.

Lieferumfang

• 1 x Honeywell XNX-AMAE-RNNNN Transmitter
• 1 x M25-Kabelverschraubung (vorinstalliert)
• 1 x Adapter mit eigensicherer Barriere für elektrochemische Sensoren
• 1 x Relaisoptionsmodul (werkseitig installiert)
• 1 x Kurzanleitung (mehrsprachig)

Häufig gestellte Fragen

• Handelt es sich um ein neues Gerät? Ja, wir liefern brandneue originale Honeywell XNX-AMAE-RNNNN-Transmitter.
• Ist das Gerät auf Lager? Ja, diese Geräte sind auf Lager und versandbereit.
• Wie lange dauert die Lieferung? Wir versenden innerhalb von 5 Werktagen per FedEx, UPS oder DHL.
• Kann ich das Gerät zurückgeben? Ja, für dieses Produkt gilt ein 30-tägiges Rückgaberecht.
• Ist ein Sensor enthalten? Nein, das Modell XNX-AMAE-RNNNN wird ohne Sensor geliefert (Sensor nicht enthalten).
• Welche Zulassungen besitzt das Gerät? Es verfügt über ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.
