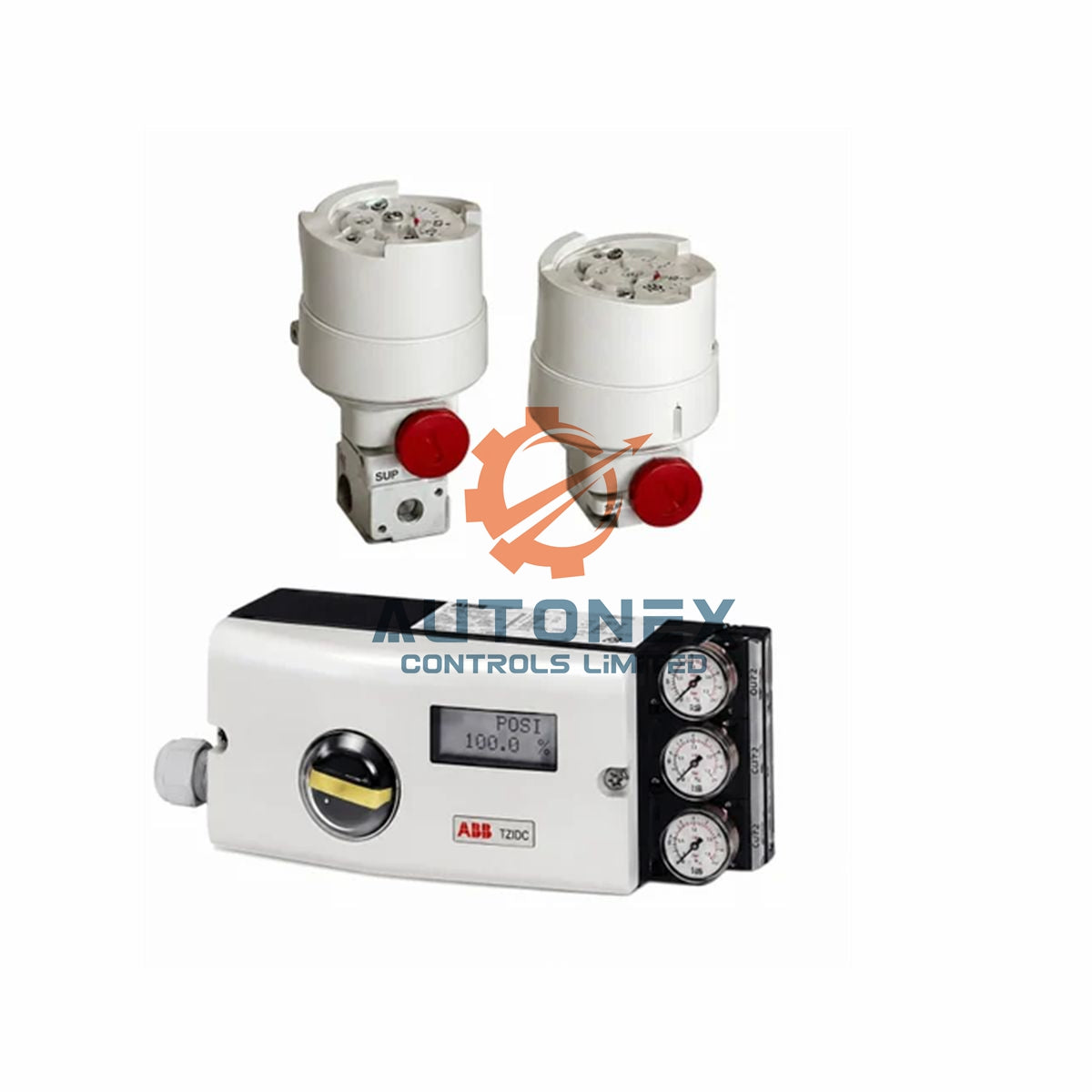

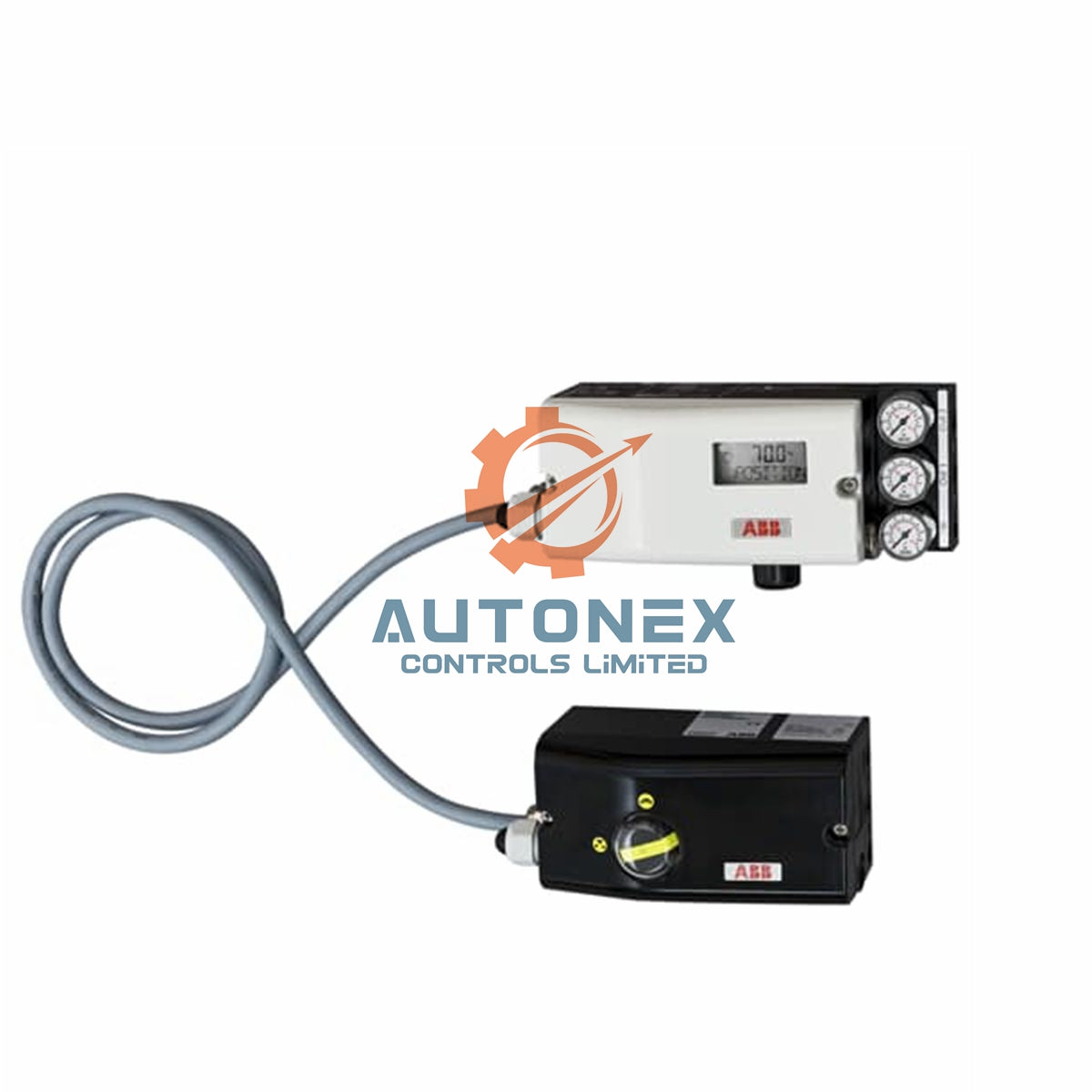

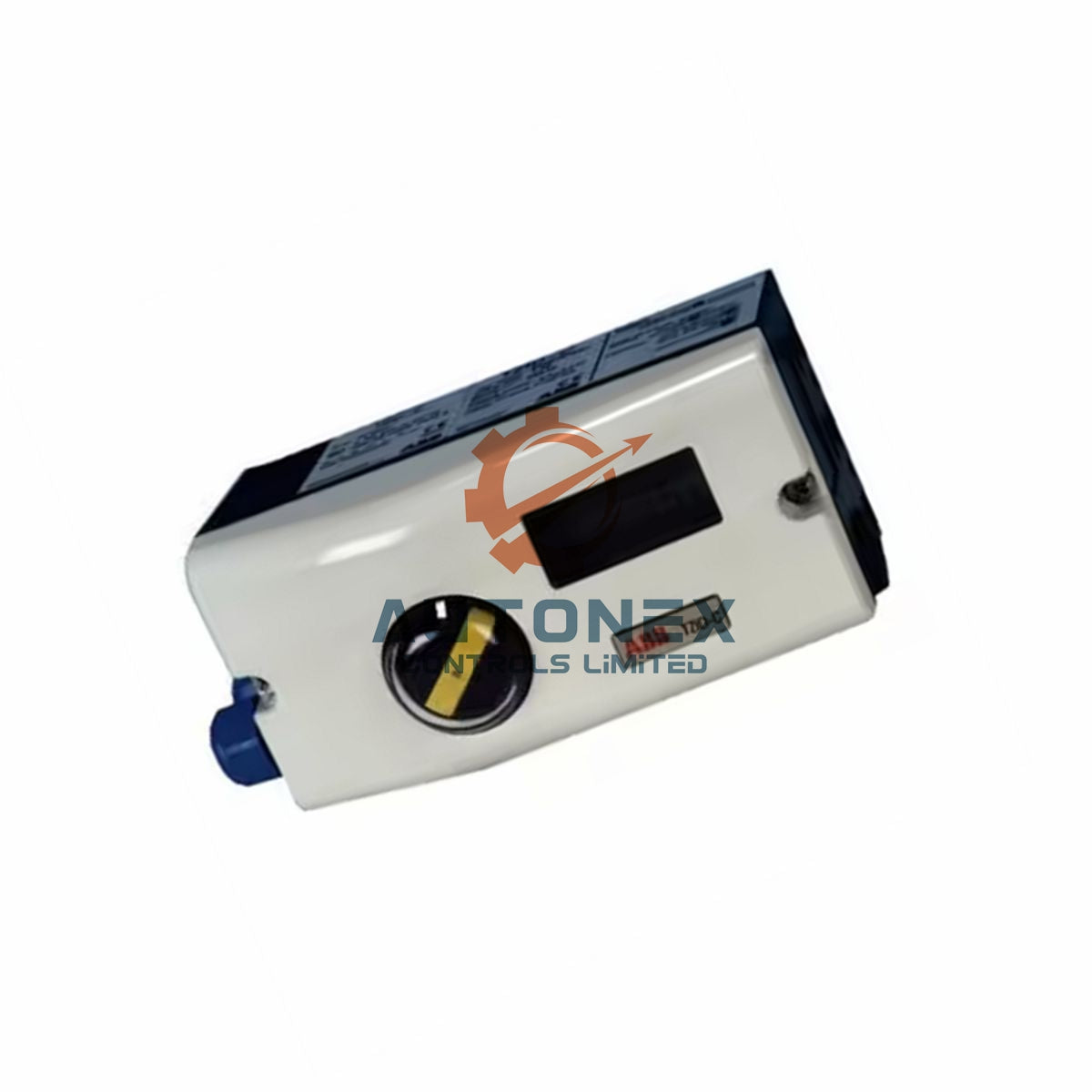

ABB elektropneumatischer Stellungsregler V18345-1010421001

ABB V18345-1010421001 TZIDC elektropneumatischer Stellungsregler

Wichtige technische Daten

• Marke: ABB
• Modell: V18345-1010421001
• Produkttyp: TZIDC elektropneumatischer Stellungsregler
• Eingang / Kommunikationsschnittstelle: 4…20 mA, Zweileiteranschluss mit Anschlussstecker für LKS-Adapter
• Ausgang / Sicherheitsstellung: Doppeltwirkend, sicher bei Ausfall (bei Ausfall der elektrischen Stromversorgung)
• Pneumatische Anschlüsse: Kabelgewinde 1/2-14 NPT; Luftrohrgewinde 1/4-18 NPT
• Versorgungsdruck: 1.4 … 6 bar (20 … 90 psi)
• Luftverbrauch: < 0.03 kg/h / 0.015 scfm (unabhängig vom Versorgungsdruck)
• Ausgangssignal (Zweileitertechnik), Nennbereich: 4 … 20 mA
• Digitaleingang: Steuerspannung 0 … 5 V DC für den logischen Zustand „0“; 11 … 30 V DC für den logischen Zustand „1“
• Digitalausgang (Steuerkreis gemäß DIN 19234/NAMUR): Versorgungsspannung 5 … 11 V DC
• Gehäusematerial / Schutzart: Aluminium, IP 65 / NEMA 4X
• Oberfläche / Farbe: Elektrostatischer Tauchlack auf Epoxidharzbasis, eingebrannt; Gehäuse schwarz RAL 9005, matt lackiert; Gehäusedeckel Pantone 420
• Gewicht: 1.7 kg
• Optionsmodule für analoge Stellungsrückmeldung: Steckmodul für analoge Stellungsrückmeldung (Signalbereich 4 … 20 mA)
• Optionaler mechanischer Bausatz für digitale Stellungsrückmeldung: Ohne
• Ausführung (Lackierung / Codierung): Standard
• Explosionsschutz: Ohne

Explosionsschutz und Umgebungstemperaturbereiche

• ATEX Ex II 2G EEx ib IIC T6 — Eigensicher; Zertifikat TÜV 98 ATEX 1370 X
• Zulässige Umgebungstemperatur (ATEX II 2G): T4: -40 °C < Tamb < 85 °C; T5: -40 °C < Tamb < 50 °C; T6: -40 °C < Tamb < 35 °C
• ATEX II 3G EEx n A II T6 — Explosionsgeschützt (Zone 2); Zertifikat TÜV 02 ATEX 1943 X
• Zulässige Umgebungstemperatur (ATEX II 3G): T4: -40 °C < Tamb < 85 °C; T5: -40 °C < Tamb < 65 °C; T6: -40 °C < Tamb < 50 °C
• IECEx Ex ib IIC T6 — Eigensicher; Zertifikat IECEx TUN 04.0015X, Ausgabenummer: 0
• Zulässige Umgebungstemperatur (IECEx): T4: -40 °C < Tamb < 85 °C; T5: -40 °C < Tamb < 50 °C; T6: -40 °C < Tamb < 35 °C

FAQ

• Wie lautet das Eingangssignal des V18345-1010421001? Der Eingang ist ein 4…20-mA-Zweileitersignal mit einem Anschlussstecker für den LKS-Adapter.
• Welchen Versorgungsdruck benötigt dieser Stellungsregler? Er arbeitet mit 1.4 … 6 bar (20 … 90 psi).
• Unterstützt der V18345-1010421001 einen sicheren Betrieb bei Ausfall? Ja, er bietet einen doppeltwirkenden Ausgang mit sicherer Funktion bei Ausfall der elektrischen Stromversorgung.
• Welche Umgebungstemperaturbereiche sind verfügbar? Die Bereiche hängen von der Temperaturklasse ab: T4 bis 85 °C, T5 bis 50 °C und T6 bis 35 °C für ATEX II 2G und IECEx.
• Welche Gewinde haben die pneumatischen Anschlüsse? Das Kabelgewinde ist 1/2-14 NPT und das Luftrohrgewinde 1/4-18 NPT.
• Wie viel wiegt der Stellungsregler? Das Nettogewicht beträgt 1.7 kg.
