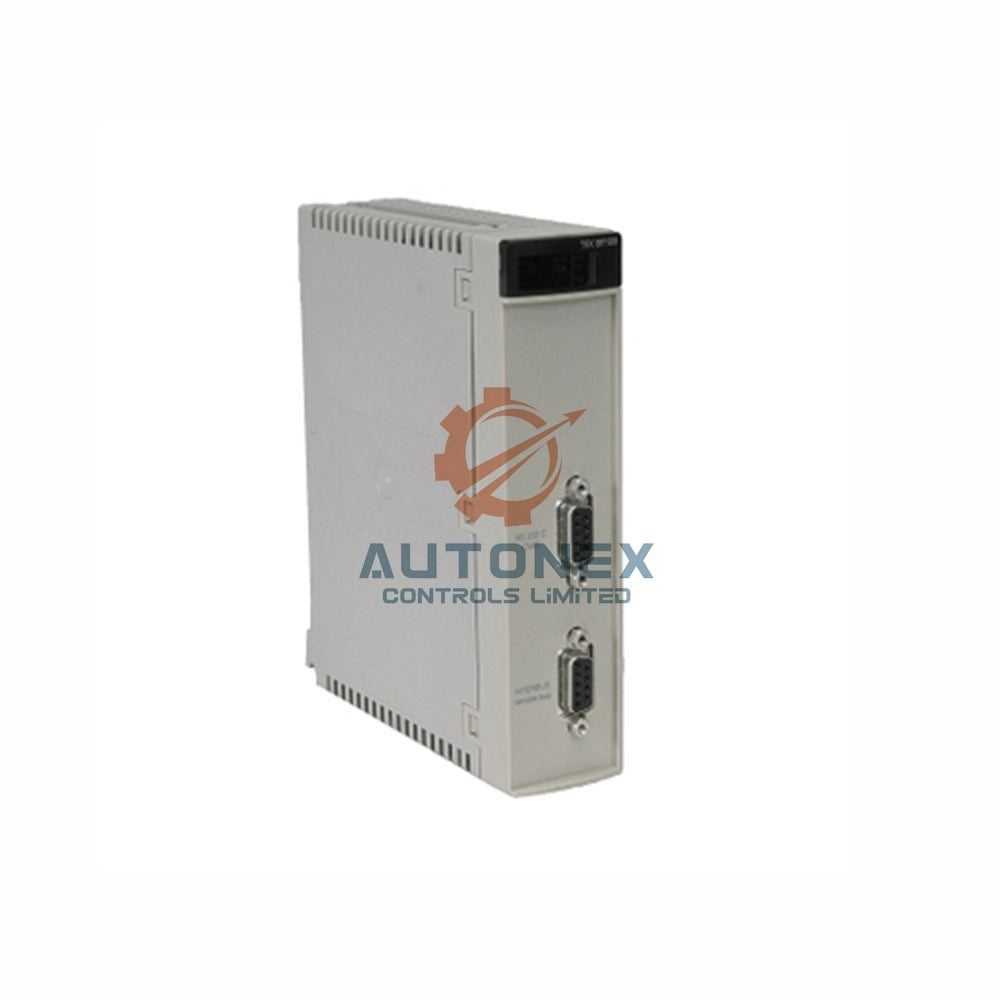

TSXREY200 Modicon Premium Bus X-Remote-Rackmaster-Modul

TSXREY200 Schneider Modicon Premium Bus-X-Fernrackmaster-Modul

Technische Daten

• Marke: Schneider Electric
• Modell: TSXREY200
• Serie: Modicon-Premium-Automatisierungsplattform
• Kategorie: Bus-X-Fernrackmaster-Modul
• Anzahl der Kanäle: 2
• Zugriffsverfahren: Master/Slave
• Elektrischer Anschluss: 1 SUB-D-9-Steckverbinder für Kanal 1 und 1 SUB-D-9-Steckverbinder für Kanal 0
• Stromaufnahme: 500 mA bei 5 VDC
• Modulformat: Standard
• Status des nachhaltigen Angebots: kein Green-Premium-Produkt

Lokale Signalisierung und Diagnose

• LED R: Modul in Betrieb
• LED MS: Modul als Master oder Slave
• LED ERR: interner Fehler oder Modulausfall
• LED I/O: externer Fehler
• LED CH1: Kanal 1 in Betrieb
• LED CH0: Kanal 0 in Betrieb

Installationsanleitung

• Stecken Sie das Modul im Standardformat in einen freien Steckplatz im Modicon-Premium-Rack.
• Schließen Sie Kanal 1 und Kanal 0 über ihre SUB-D-9-Steckverbinder an.
• Prüfen Sie, ob die Stromaufnahme von 500 mA bei 5 VDC innerhalb des Leistungsbudgets Ihres Racks liegt.
• Legen Sie die Master- oder Slave-Rolle fest, bevor Sie das Netzwerk starten.
• Prüfen Sie nach dem Einschalten die LEDs R und MS, um den Modulstatus zu bestätigen.
• Lesen Sie beim Beheben von Feldfehlern die LEDs ERR und I/O ab.

Lieferumfang

• 1 x TSXREY200 Bus-X-Fernrackmaster-Modul
• 1 x Schutzverpackung

Versand

• Wir versenden mit FedEx, UPS und DHL.
• Vorrätige Artikel versenden wir innerhalb von 5 Tagen.
• Nach dem Versand erhalten Sie die Sendungsverfolgungsdaten.

Häufig gestellte Fragen

• F: Wie viele Kanäle bietet das TSXREY200?
  A: Das Modul bietet 2 Kanäle. Jeder Kanal verfügt über einen eigenen SUB-D-9-Steckverbinder.
• F: Welches Zugriffsverfahren verwendet das Modul?
  A: Es verwendet ein Master/Slave-Zugriffsverfahren. Die LED MS zeigt die aktuelle Rolle an.
• F: Wie hoch ist die Stromaufnahme des Moduls?
  A: Es bezieht 500 mA bei 5 VDC von der Rückwandplatine. Planen Sie das Leistungsbudget Ihres Racks entsprechend.
• F: Was zeigen die LEDs an der Vorderseite an?
  A: Die LEDs zeigen den Betriebsstatus, die Master/Slave-Rolle, interne und externe Fehler sowie den Betrieb der einzelnen Kanäle an.
• F: Welches Modulformat wird verwendet?
  A: Das Modul hat das Standardformat. Es passt in einen einzelnen Steckplatz eines Modicon-Premium-Racks.
• F: Ist das Produkt neu und auf Lager?
  A: Ja, das Produkt ist fabrikneu und original. Wir haben es auf Lager und versenden es innerhalb von 5 Tagen.
• F: Wie lauten die Rückgabebedingungen?
  A: Rückgaben sind innerhalb von 30 Tagen möglich.
