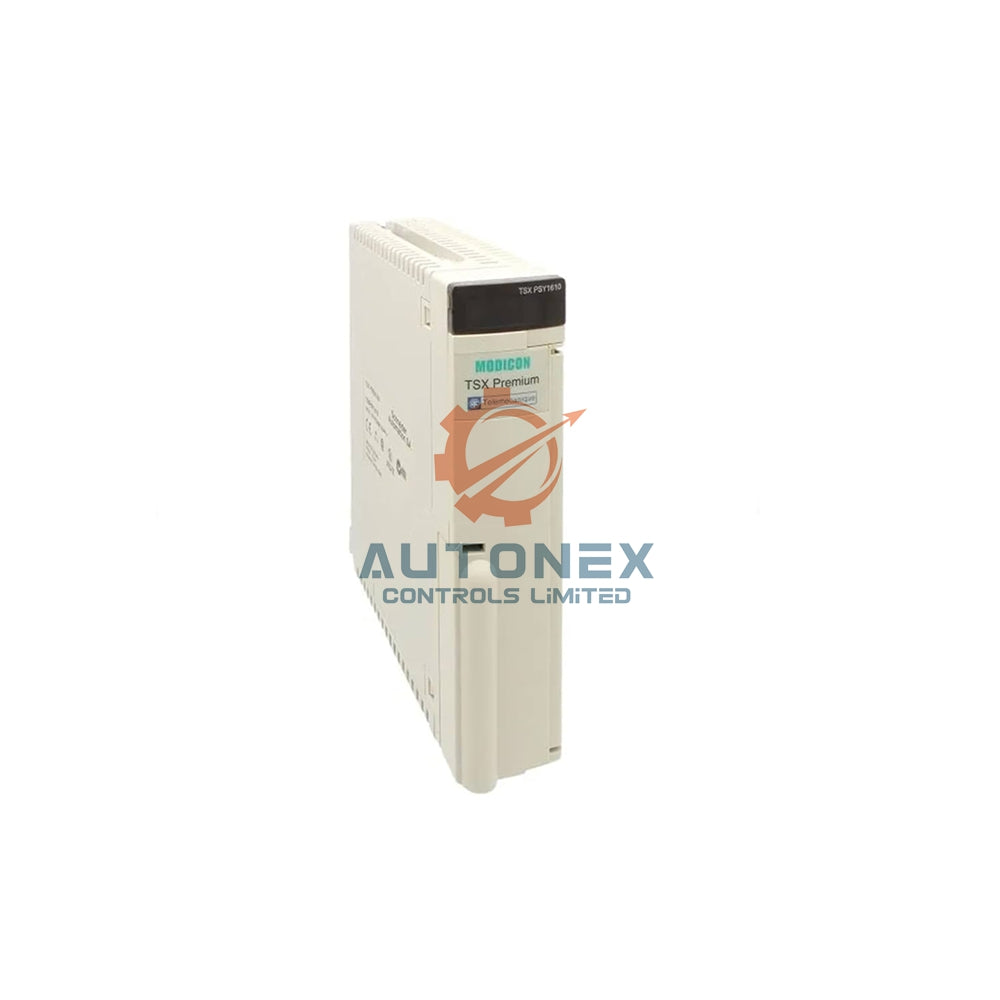

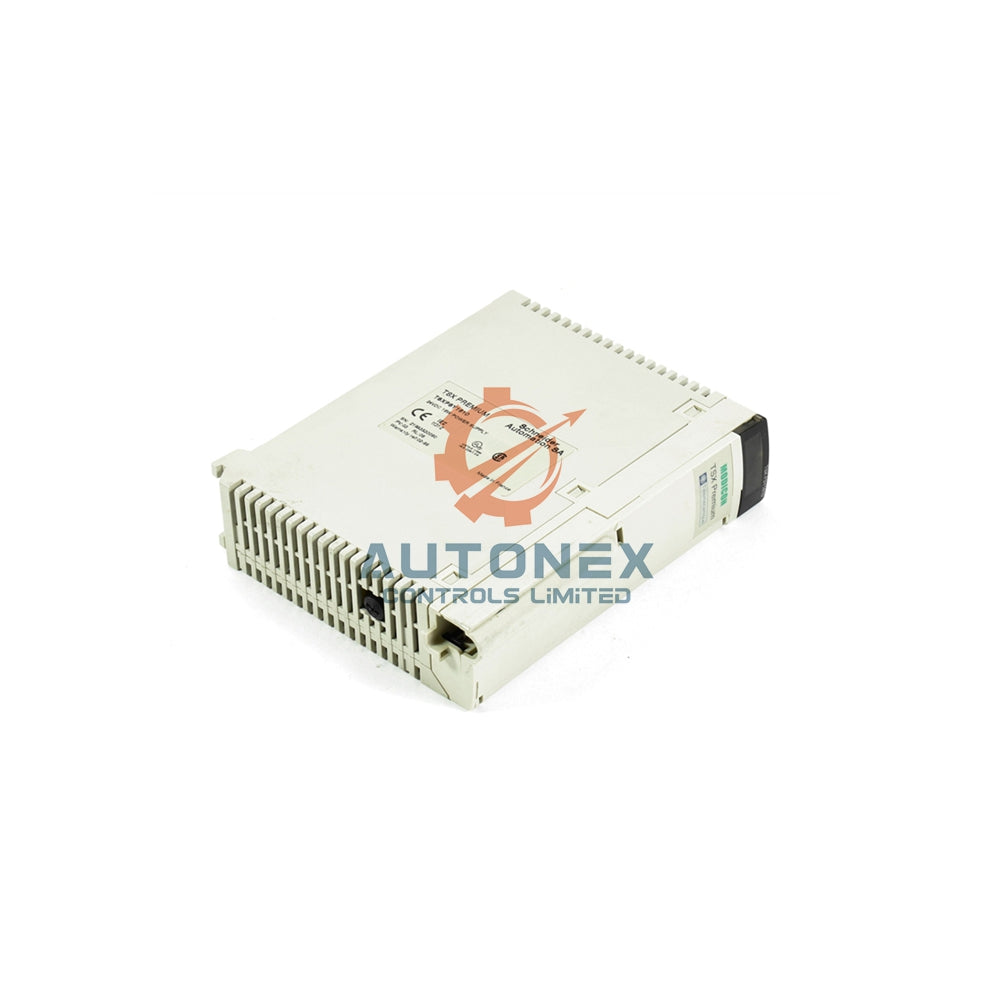

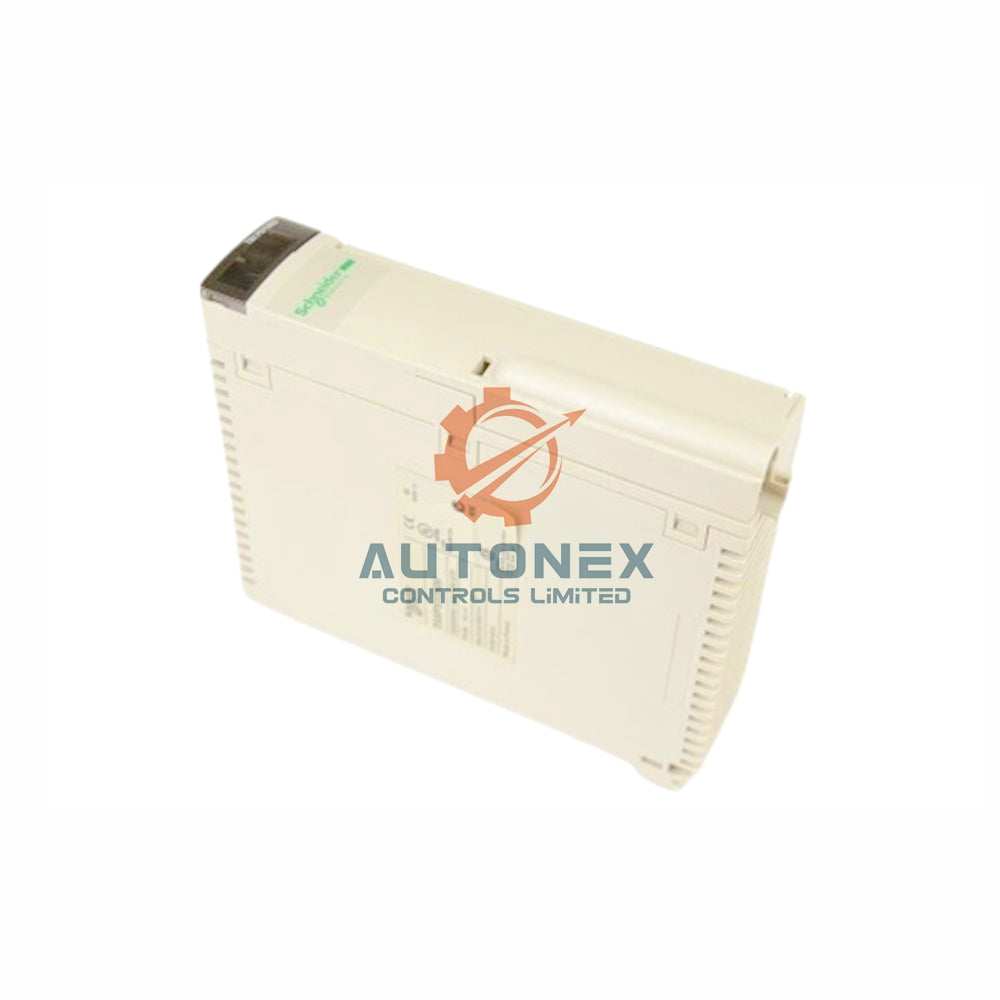

TSXPSY8500M Schneider Modicon Premium Stromversorgungsmodul

TSXPSY8500M Schneider Modicon Premium Stromversorgungsmodul

Technische Daten

• Marke: Schneider Electric
• Modell: TSXPSY8500M
• Serie: Modicon Premium Automatisierungsplattform
• Kategorie: Stromversorgungsmodul
• Primärspannung: 100–120VAC (85–140V) und 200–240VAC (170–264V)
• Netzfrequenz: 50/60Hz, Grenzbereich 47–63Hz
• Eingangsstrom: 1700mA bei 100V und 500mA bei 240V
• Einschaltstrom: 30A bei 100V und 60A bei 240V
• I²t beim Einschalten: 15A²·s bei 100V und 8A²·s bei 240V
• Sekundärleistung: 75W bei 5VDC
• Ausgangsstrom: 15A bei 5VDC und 1.6A bei 24VDC für die Sensorversorgung
• Gesamte nutzbare Sekundärleistung: 100W bei 55°C mit Lüftermodul, 85W bei 55°C, 77W bei 60°C
• Schutz: interne träge 4A-Sicherung auf der Primärseite sowie Überlast-, Überspannungs- und Kurzschlussschutz auf der Sekundärseite
• Isolationswiderstand: ≥100MOhm zwischen Primärseite und Erde sowie zwischen Primär- und Sekundärseite
• Spannungsfestigkeit: 2000V zwischen Primärseite und Erde sowie zwischen Primär- und Sekundärseite
• Lokale Signalisierung: grüne LED für 24V-Sensorspannung, grüne LED für OK, rote LED für Batteriestörung

Umweltverträglichkeit und Störfestigkeit

• Betriebstemperatur: 0–60°C (32–140°F)
• Lagertemperatur: -25–70°C (-13–158°F)
• Relative Luftfeuchtigkeit: 10–95% ohne Kondensation während des Betriebs
• Betriebshöhe: 0–2000m
• Störfestigkeit gegenüber Mikrounterbrechungen: 10ms
• Schutzbeschichtung: TC-Beschichtung
• IP-Schutzart: IP20 bei Verschmutzungsgrad 2
• Konformität: Normen IEC 61131-2, UL 508 und CSA C22.2
• Marine-Zertifizierungen: DNV, BV, RMRS, GL, RINA, ABS und LR

Installationsanleitung

• Montieren Sie das Doppelbreitenmodul in einem Steckplatz eines Modicon Premium-Racks.
• Wählen Sie den 100–120VAC- oder 200–240VAC-Anschluss entsprechend Ihrer Netzversorgung aus.
• Prüfen Sie vor dem Einschalten des Racks, ob die Frequenz im Bereich von 47–63Hz liegt.
• Fügen Sie das Lüftermodul hinzu, wenn Sie die volle Ausgangsleistung von 100W bei 55°C benötigen.
• Prüfen Sie nach dem Start die grüne OK-LED, um das Vorhandensein der Spannung zu bestätigen.
• Beachten Sie die rote BAT-LED und tauschen Sie die Batterie aus, wenn sie aufleuchtet.

Lieferumfang

• 1 x TSXPSY8500M Stromversorgungsmodul
• 1 x Schutzverpackung (26cm x 18cm x 9cm)
• Verpackungsgewicht: 1.026kg

Versand

• Wir versenden mit FedEx, UPS und DHL.
• Lagernde Artikel versenden wir innerhalb von 5 Tagen.
• Nach dem Versand erhalten Sie die Sendungsverfolgungsdaten.

Häufig gestellte Fragen

• F: Welche Eingangsspannung akzeptiert das TSXPSY8500M?
  A: Es akzeptiert 85–140VAC und 170–264VAC in zwei Bereichen. Der zulässige Netzfrequenzbereich beträgt 47–63Hz.
• F: Wie viel Leistung liefert das Modul?
  A: Es liefert 75W bei 5VDC. Die gesamte nutzbare Sekundärleistung erreicht bei 55°C mit einem Lüftermodul 100W.
• F: Welchen Strom verträgt die 24VDC-Sensorversorgung?
  A: Die Sensorversorgung liefert 1.6A bei 24VDC. Eine grüne LED bestätigt das Anliegen der 24V.
• F: Welche Schutzfunktionen umfasst das Modul?
  A: Es verfügt über eine träge 4A-Sicherung auf der Primärseite. Außerdem bietet es auf der Sekundärseite Überlast-, Überspannungs- und Kurzschlussschutz.
• F: Wie hoch ist der Betriebstemperaturbereich?
  A: Das Modul arbeitet bei Temperaturen von 0°C bis 60°C. Der Lagertemperaturbereich reicht von -25°C bis 70°C.
• F: Ist das Produkt neu und auf Lager?
  A: Ja, das Produkt ist brandneu und original. Wir haben es auf Lager und versenden innerhalb von 5 Tagen.
• F: Wie lauten die Rückgabebedingungen?
  A: Rückgaben sind innerhalb von 30 Tagen möglich.
