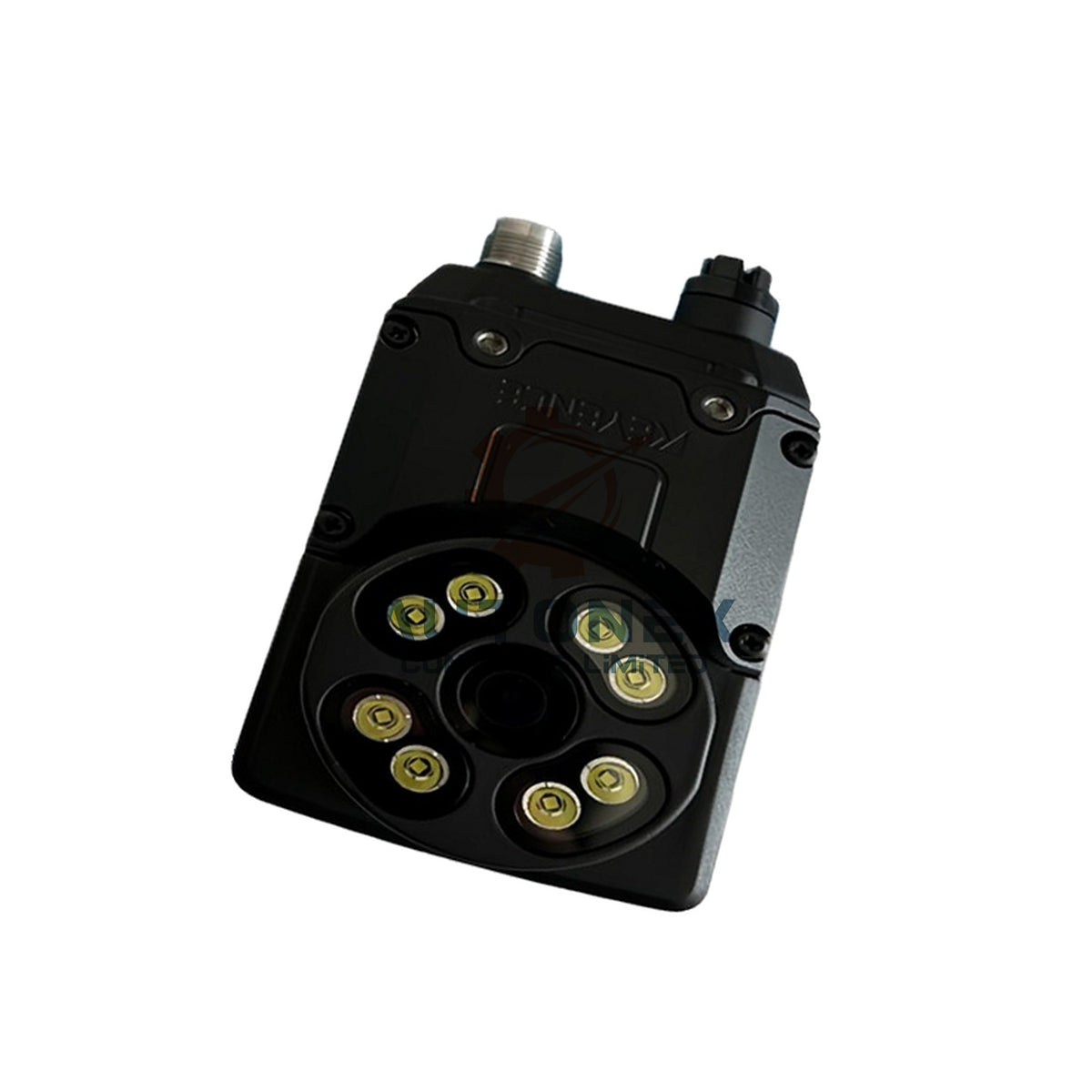

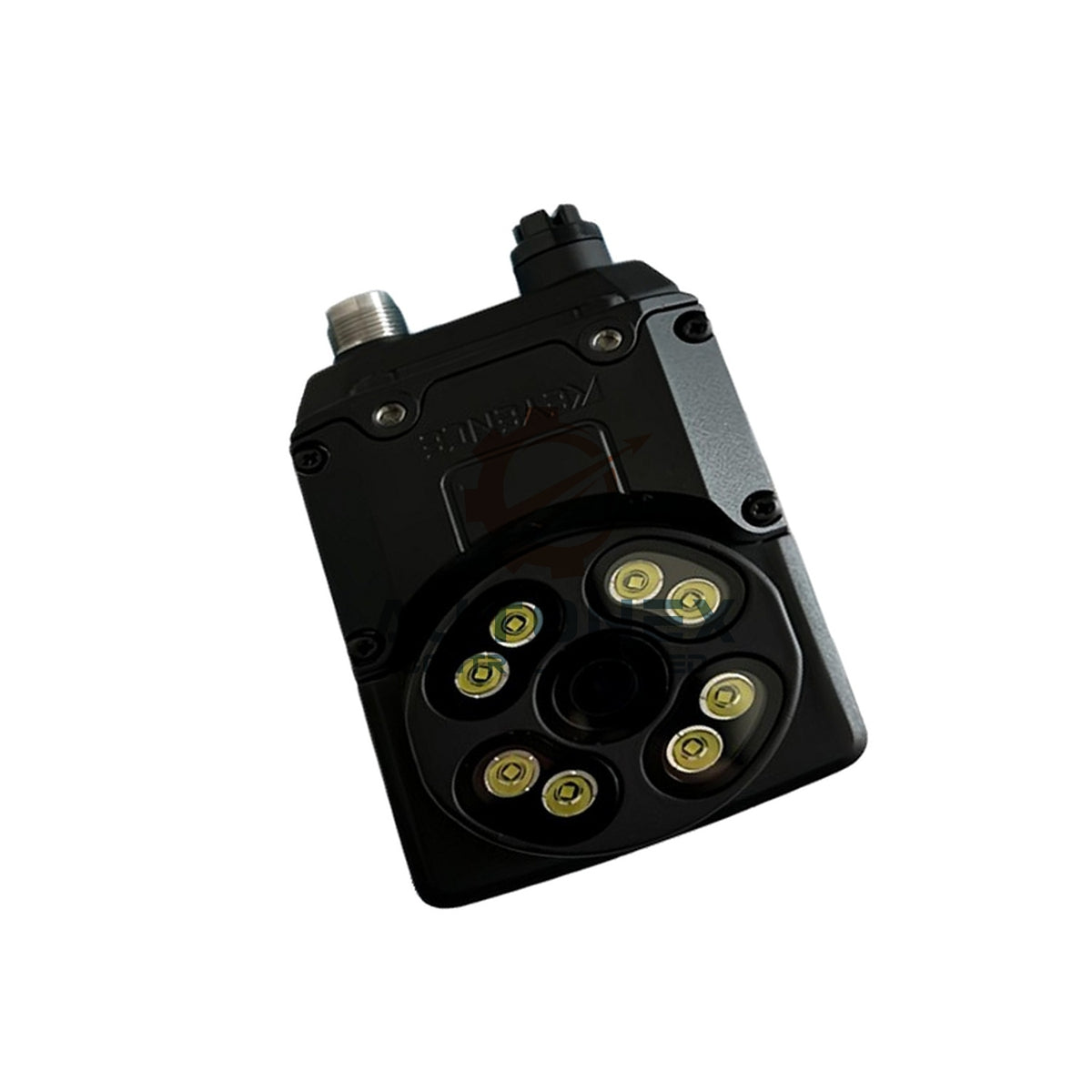

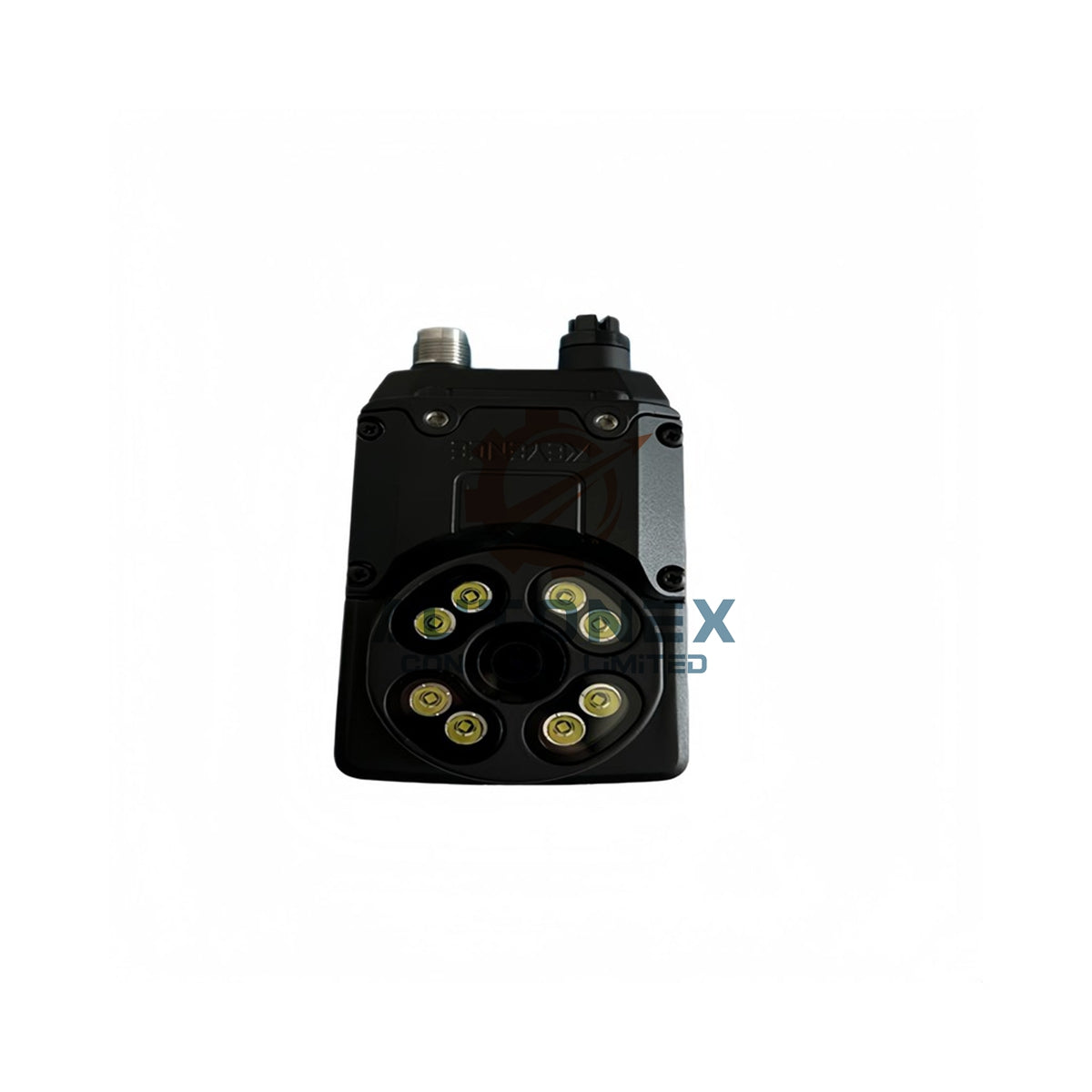

IV3-600CA Keyence KI-Bildsensor mit weitem Sichtfeld, intelligente Farbkamera

KI-Bildverarbeitungssensor mit großem Sichtfeld IV3-600CA von Keyence

Wichtige technische Daten

• Modell: IV3-600CA
• Marke: Keyence
• Serie: IV3-Serie
• Kategorie: Bildverarbeitungssensor mit integrierter KI, großem Sichtfeld und Farbaufnahme
• Bildelement: 1/2,9-Zoll-Farb-CMOS, 1280 x 960 Pixel
• Sichtfeld bei 50 mm: 51 x 38 mm; bei 3000 mm: 2730 x 2044 mm
• Mindestinstallationsabstand: 50 mm
• Belichtungszeit: 12 us bis 10 ms
• Fokuseinstellung: automatisch
• Beleuchtung: weiße LED mit Impuls- oder Dauerlichtmodus
• Werkzeugkapazität: 65 Werkzeuge
• Betriebsmodi: Standardmodus und Sortiermodus
• Versorgungsspannung: 24 VDC +25 %/-20 % einschließlich Welligkeit
• Leistungsaufnahme: höchstens 3,3 A ohne AI-Beleuchtungseinheit; höchstens 1,8 A mit AI-Beleuchtungseinheit
• Ausgangstyp: Photo-MOS-Relaisausgang, zwischen N.O./N.C. umschaltbar, maximale Nennleistung 30 V, 50 mA
• PoE-Unterstützung: Leistungsklasse 3/4/6
• Eingänge: 6 digitale Eingänge, 3 davon als IN/OUT auswählbar
• Ausgänge: 6 digitale Ausgänge, 3 davon als IN/OUT auswählbar

Bildgebungsleistung und Messbereich

• Der Farb-CMOS-Sensor liefert eine Auflösung von 1280 x 960 Pixeln für eine zuverlässige Merkmalserkennung.
• Das große Sichtfeld reicht bis zu 2730 x 2044 mm bei einem Installationsabstand von 3000 mm.
• Bei einem Mindestabstand von 50 mm erfasst die Kamera einen Bereich von 51 x 38 mm mit feinen Details.
• Die automatische Fokuseinstellung verkürzt die Einrichtungszeit bei der Inbetriebnahme.
• Kurze Belichtungszeiten bis hinunter zu 12 us erfassen schnell bewegte Ziele ohne Bewegungsunschärfe.
• Die Kapazität von 65 Werkzeugen ermöglicht Mehrpunktprüfungen mit einer einzigen Kamera.

Umgebungstoleranz und Störfestigkeit

• Betriebstemperaturbereich: 0 bis +50 °C, ohne Gefrieren.
• Relative Luftfeuchtigkeit: 35 bis 85 % rF, nicht kondensierend.
• Schutzart: IP67, außer bei Montage eines Polarisationsfilters OP-88640/OP-88641/OP-88644/OP-88645.
• Vibrationsfestigkeit: 10 bis 55 Hz bei 1,5 mm Doppelamplitude für 2 Stunden in X-, Y- und Z-Richtung.
• Stoßfestigkeit: 500 m/s², dreimal in jeder der sechs Richtungen.
• Das Gehäuse aus Aluminiumdruckguss mit Acryl-Frontabdeckung ist staub- und wasserbeständig.
• Impuls- und Dauerlichtmodi helfen, Störungen durch Umgebungslicht zu unterdrücken.

Kommunikation und Integration

• Integrierter M12-Ethernet-Anschluss mit 8 Pins, X-Codierung, Buchse, unterstützt 1000BASE-T und 100BASE-TX.
• M12-Steckverbinder mit 12 Pins, A-Codierung, Stecker, für Stromversorgung und E/A.
• Unterstützte Protokolle: EtherNet/IP, PROFINET Class B, TCP/IP-Kommunikation ohne Prozeduren, FTP-Client und SFTP-Client.
• PoE Power Class 3/4/6 vereinfacht die Verkabelung in Schaltschränken mit begrenztem Platz.
• Sechs Eingänge und sechs Ausgänge umfassen drei wählbare IN/OUT-Leitungen für eine flexible Verdrahtung.
• Die IV3-Serie wird über einen Verstärker mit Kommunikationseinheiten der DL-Serie verbunden und erweitert.

Installationsanleitung

• Montieren Sie die Kamera in einem Arbeitsabstand von mindestens 50 mm zum Ziel.
• Prüfen Sie das Sichtfeld anhand der Tabelle, bevor Sie die Halterung befestigen.
• Verwenden Sie den M12-Ethernet-Anschluss für die Netzwerkkonfiguration und den 12-poligen Anschluss für Stromversorgung und I/O.
• Ziehen Sie die wasserdichten Schutzkappen an beiden Anschlüssen fest, damit die IP67-Schutzart erhalten bleibt.
• Stellen Sie eine 24-V-DC-Versorgung mit einer Toleranz von +25 %/-20 % einschließlich Restwelligkeit bereit.
• Halten Sie die Stromaufnahme ohne AI-Beleuchtungseinheit unter 3,3 A und mit dieser unter 1,8 A.
• Stellen Sie sicher, dass die Umgebungstemperatur während des Betriebs zwischen 0 und +50 °C liegt.
• Montieren Sie keinen Polarisationsfilter, wenn der volle IP67-Schutz erforderlich ist.
• Lassen Sie um das Gerät herum genügend Platz für die Wärmeableitung und die Kabelführung.

Lieferumfang

• 1 x Keyence-Bildsensor IV3-600CA
• 1 x wasserdichte Schutzkappe für Stromanschluss
• 1 x wasserdichte Schutzkappe für Ethernet-Anschluss
• 1 x Schnellstartdokumentation
• Die Verpackungsmengen entsprechen der offiziellen Versandkonfiguration von Keyence.
• Die Lieferung dieses Artikels erfolgt durch FedEx, UPS und DHL.
• Lagerware wird innerhalb von 5 Tagen nach Auftragsbestätigung versandt.

FAQ

• F: Welches Sichtfeld hat die IV3-600CA bei 3000 mm?
  A: Die Kamera nimmt bei einem Installationsabstand von 3000 mm einen Bereich von 2730 x 2044 mm auf.
• F: Unterstützt die IV3-600CA PoE?
  A: Ja, es unterstützt PoE Power Class 3/4/6, wodurch die Verkabelung für Stromversorgung und Daten vereinfacht wird.
• F: Welchen Betriebstemperaturbereich hat das Gerät?
  A: Das Gerät funktioniert bei Temperaturen von 0 bis +50 °C ohne Einfrieren.
• F: Wie viele Prüfwerkzeuge kann ich konfigurieren?
  A: Sie können bis zu 65 Werkzeuge in einer einzelnen Kamera konfigurieren.
• F: Welche Kommunikationsprotokolle werden unterstützt?
  A: Es unterstützt EtherNet/IP, PROFINET Class B, TCP/IP-Kommunikation ohne Prozedur, FTP-Client und SFTP-Client.
• F: Ist die Kamera nach IP67 zertifiziert?
  A: Ja, das Gerät ist nach IP67 geschützt, außer wenn ein Polarisationsfilter montiert ist.
• F: Wie kurz ist die minimale Belichtungszeit?
  A: Die Belichtungszeit beginnt bei 12 us für Hochgeschwindigkeitsaufnahmen.
• F: In welchem Zustand ist das Produkt und wie sind die Rückgabebedingungen?
  A: Das Produkt ist brandneu und original. Wir haben es auf Lager und versenden innerhalb von 5 Tagen mit DHL und ähnlichen Versanddienstleistern. Rückgaben sind innerhalb von 30 Tagen möglich.
