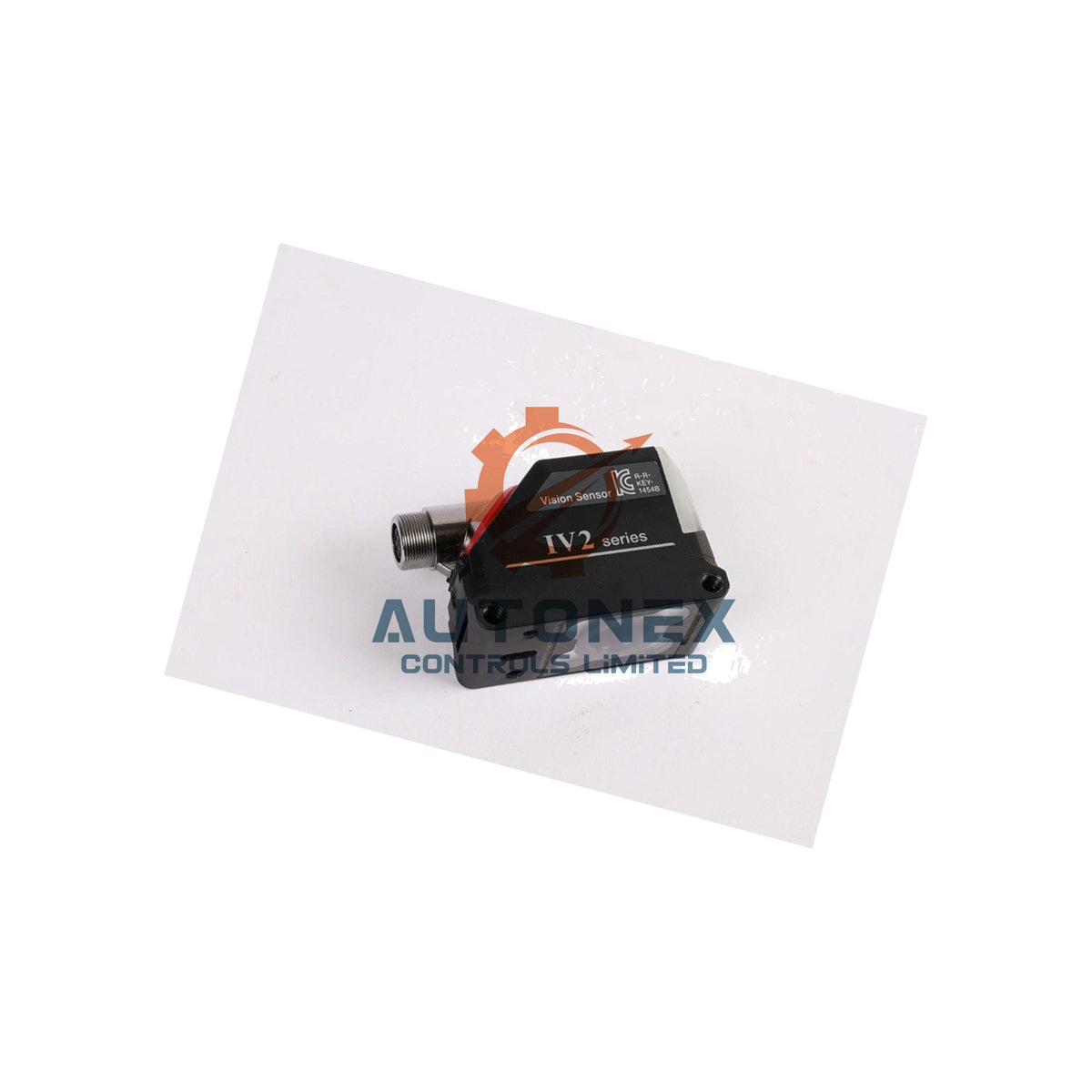

Keyence-Farbsensorkopf der IV2-Serie IV2-G500CA

Keyence-Farb-Sensorkopf IV2-G500CA für Verstärker der IV2-Serie

Technische Daten

• Marke: Keyence
• Modell: IV2-G500CA
• Serie: IV2-Serie
• Kategorie: Farb-Sensorkopf, Standard-Sichtfeld
• Kompatibler Verstärker: IV2-G30 und IV2-G30F
• Referenzabstand: 20 bis 500 mm
• Sichtfeld: 10 x 7,5 mm bei 20 mm Abstand, bis zu 200 x 150 mm bei 500 mm Abstand
• Bildempfangselement: 1/3-Zoll-Farb-CMOS, 752 x 480 Pixel
• Fokuseinstellung: Automatisch
• Belichtungszeit: 1/10 bis 1/50000
• Beleuchtung: Weiße LED
• Beleuchtungsmethode: Umschaltbar zwischen Impuls- und Gleichstrombeleuchtung
• Integrierte Anschlüsse: Keine (dediziertes Kabel zum Verstärker)
• Kommunikationserweiterung: Über den Verstärker
• Versorgungsspannung: Wird vom angeschlossenen Verstärker bereitgestellt
• Betriebstemperatur: 0 bis +50 °C (keine Vereisung)
• Relative Luftfeuchtigkeit: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation)
• Schutzart: IP67 (außer bei montiertem optionalem Filter oder Vorsatzobjektiv)
• Vibrationsfestigkeit: 10 bis 55 Hz, doppelte Amplitude 1,5 mm, jeweils 2 Stunden in X-, Y- und Z-Richtung
• Stoßfestigkeit: 500 m/s², 6-mal in jeder der 3 Richtungen
• Gewicht: Ca. 75 g
• Lebenszyklusstatus: Aktiv, Produktionsstatus von Keyence bestätigt (zuletzt geprüft: 2026-09)

Konstruktionsmaterialien und mechanische Hinweise

• Das Gehäuse der Haupteinheit besteht aus Zinkdruckguss und bietet dadurch Steifigkeit und Wärmebeständigkeit.
• Die Frontabdeckung besteht aus hartbeschichtetem Acryl, das bei täglicher Verwendung vor Kratzern schützt.
• Die Abdeckung der Betriebsanzeige besteht zum Schutz vor Stößen aus TPU.
• Das kompakte Gehäuse mit einem Gewicht von 75 g verringert die Belastung von Roboterarmen und kleinen Halterungen.
• Die Schutzart IP67 gilt nur, wenn kein optionaler Filter oder Objektivaufsatz montiert ist.
• Die Grenzwerte für Vibrationen und Stöße sinken, wenn ein Kuppelaufsatz montiert ist.

Installationsanleitung

• Montieren Sie den Sensorkopf so, dass sich das Ziel in einem Abstand von 20 bis 500 mm zum Objektiv befindet.
• Überprüfen Sie das Sichtfeld und vergewissern Sie sich, dass das Ziel vollständig im Bildausschnitt liegt.
• Verbinden Sie den Sensorkopf über das spezielle Kabel mit dem Verstärker IV2-G30 oder IV2-G30F.
• Lassen Sie den Verstärker die Stromversorgung übernehmen und führen Sie anschließend die automatische Fokuseinstellung aus.
• Wählen Sie je nach Bewegung und Helligkeit des Ziels eine gepulste oder konstante Beleuchtung.
• Stellen Sie die Belichtungszeit passend zur Zielgeschwindigkeit auf einen Wert zwischen 1/10 und 1/50000 ein.
• Halten Sie das Gerät bei 0 bis +50°C und 35 bis 85% relativer Luftfeuchtigkeit ohne Kondensation.
• Ziehen Sie die Halterung fest und überprüfen Sie den Fokus nach dem ersten Prüflauf erneut.

Lieferumfang

• Sensorkopfeinheit IV2-G500CA
• Spezielles Anschlusskabel
• Befestigungsschrauben und Halterung
• Anleitung zu Inbetriebnahme und Anschluss

Versand und Support

• Wir versenden mit FedEx, UPS und DHL und gewährleisten so eine zuverlässige weltweite Lieferung.
• Der Artikel ist auf Lager und Bestellungen werden innerhalb von 5 Tagen versandt.
• Rückgaben sind innerhalb von 30 Tagen gemäß unseren Standard-Rückgabebedingungen möglich.
• Alle Artikel sind fabrikneu und original.

FAQ

• F: Welche Verstärker sind mit dem IV2-G500CA kompatibel?
  A: Der Sensorkopf ist mit den Verstärkern IV2-G30 und IV2-G30F der IV2-Serie kompatibel.
• F: Wie groß ist der Arbeitsabstandsbereich?
  A: Der Referenzabstand reicht von 20 mm bis 500 mm.
• F: Wie groß ist das Sichtfeld?
  A: Das Sichtfeld beträgt 10 x 7.5 mm bei 20 mm und 200 x 150 mm bei 500 mm.
• F: Ist der Sensorkopf wasserdicht?
  A: Ohne montierten optionalen Filter oder Objektivaufsatz erfüllt er die Schutzart IP67.
• F: Benötigt der Sensorkopf eine separate Stromversorgung?
  A: Nein, der angeschlossene Verstärker versorgt ihn mit Strom.
• F: Wie lange dauert die Lieferung?
  A: Wir versenden vorrätige Artikel innerhalb von 5 Tagen mit DHL, FedEx oder UPS.
• F: Wie lange ist die Rückgabefrist?
  A: Sie können das Produkt innerhalb von 30 Tagen nach der Lieferung zurücksenden.
