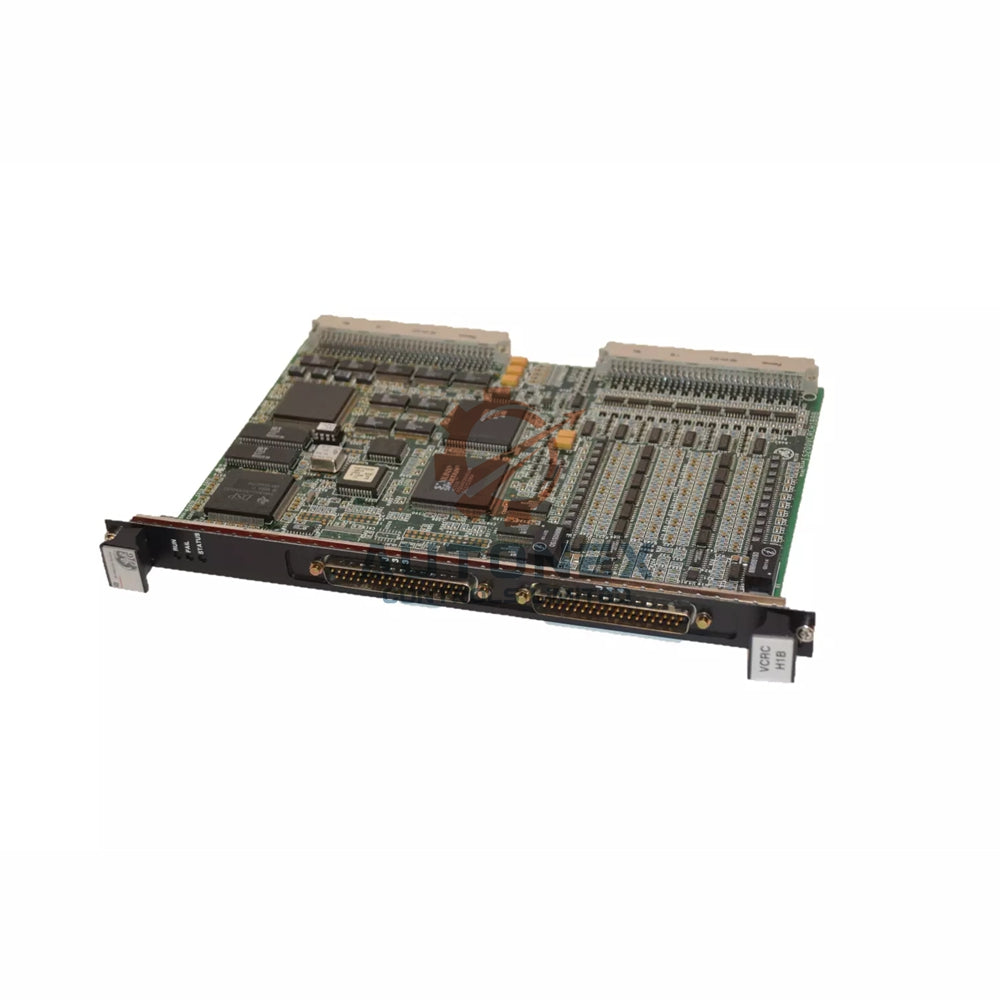

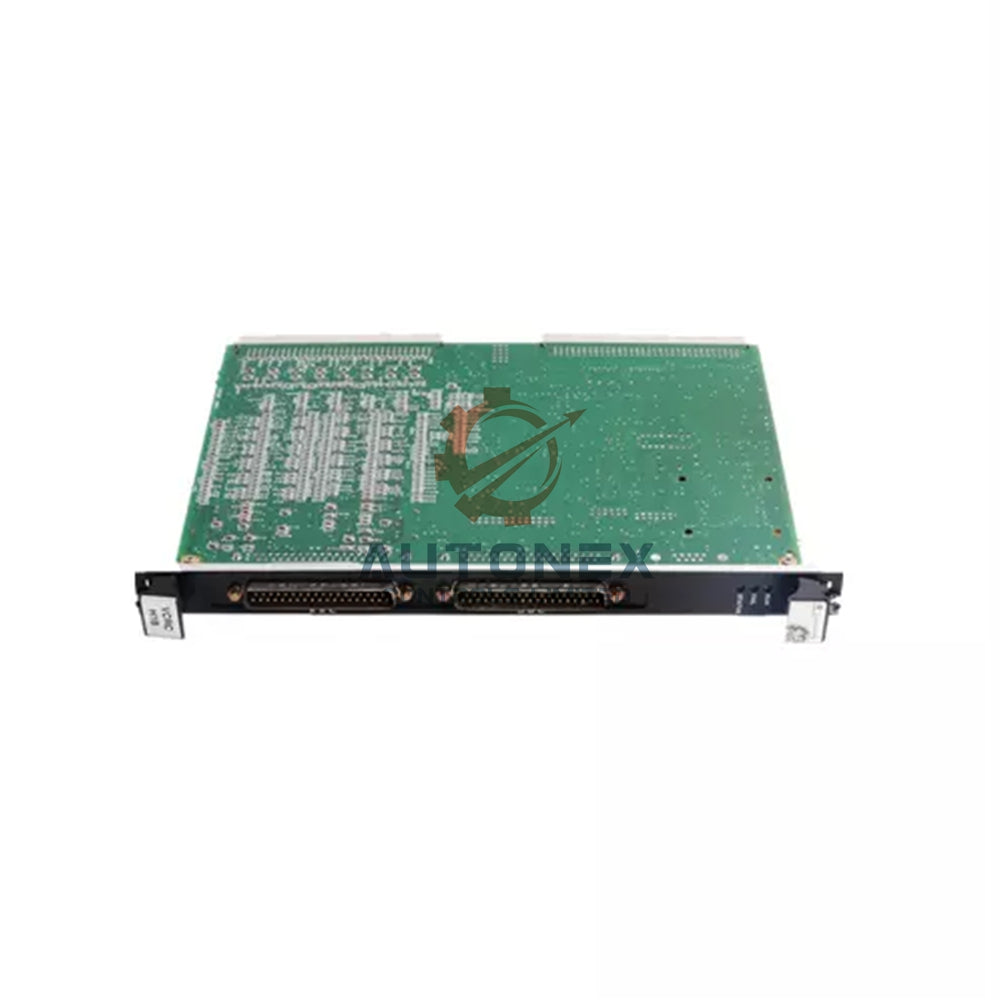

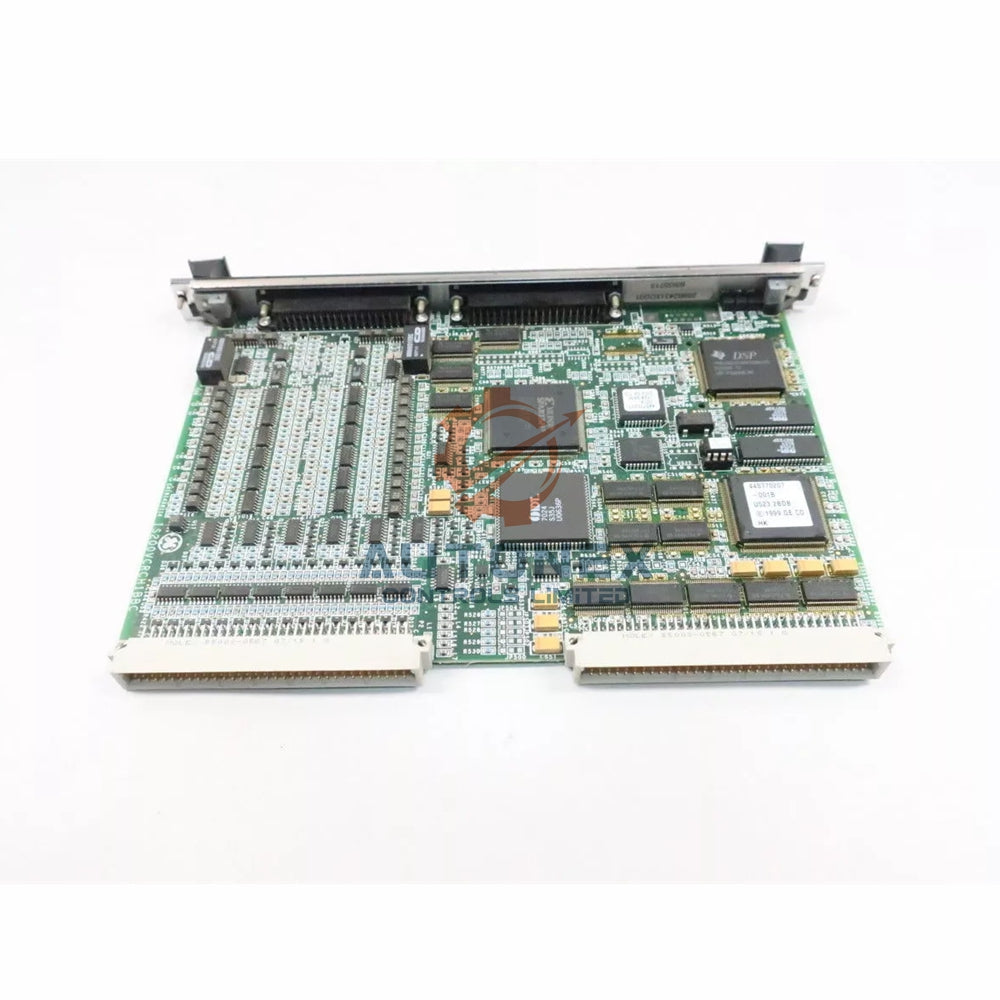

IS200BAIAH1BEE GE Mark VI Brückenschnittstellenplatine

IS200BAIAH1BEE Bridge Interface Board Übersicht

• Hersteller: General Electric (GE)
• Serie: Mark VI Speedtronic
• Funktions-Teilenummer: IS200BAIAH1BEE
• Funktionsbeschreibung: Bridge Interface Board (BAIA)
• Revision Gesamt: 3 Revisionen mit Rückwärtskompatibilität für die ersten zwei Revisionen
• Montageart: Normale Montage

Technische Spezifikationen des IS200BAIAH1BEE

• Speicher: Die Platine enthält einen EEPROM mit werkseitig vorinstallierter Firmware. Programmieren oder entfernen Sie diesen Speicherbaustein niemals. Bei Ausfall ersetzen Sie die gesamte Platine.
• I/O-Schnittstelle: RS-232C-Schnittstelle verbindet sich mit der Tastatur des Antriebssystems oder einem PC von einer DSPX-Platine.
• Montageausrichtung: Setzen Sie das IS200BAIAH1BEE vertikal in den zugewiesenen Steuerkarten-Rack ein.
• Slot-Beschränkung: Ein Warnhinweis auf der Frontplatte besagt: Diese Karte nur in Slot 1 des Racks einbauen. Ein Einbau in andere Slots beschädigt die Platine.
• LED-Anzeige: Eine LED auf der Frontplatte mit der Bezeichnung "IMOK" zur Statusüberwachung.
• Bauteile: 3 Relais, ein JTAG-Anschluss, 5 Jumper, zwei Transformatoren, eine Induktivität, 6 Transistoren, 6 Dioden und über 50 integrierte Schaltkreise. Außerdem über 100 Widerstände und Kondensatoren.
• Backplane-Anschlüsse: Zwei Anschlüsse auf der Rückseite der Platine schieben sich in Kartensteckplätze auf der Backplane eines Kartenracks.
• Frontplatte: Metallische Frontplatte zur VME-Rack-Installation geeignet.

Häufig gestellte Fragen (FAQ)

• F: Ist das IS200BAIAH1BEE neu oder generalüberholt?
  A: Es ist brandneu und original. Wir liefern ausschließlich echte GE-Überschussware oder Neulager.
• F: Haben Sie diese Platine derzeit auf Lager?
  A: Ja, wir haben Lagerbestand verfügbar für das IS200BAIAH1BEE. Bitte überprüfen Sie die Revision vor der Bestellung.
• F: Wie lange ist die übliche Lieferzeit?
  A: Wir versenden innerhalb von 5 Tagen nach Bestätigung der Bestellung. Viele Bestellungen gehen sogar früher raus.
• F: Welche Versanddienstleister nutzen Sie?
  A: Wir versenden mit DHL, FedEx und UPS – Sie können Ihre bevorzugte Option beim Checkout wählen.
• F: Kann ich die Platine zurückgeben, wenn sie nicht in mein System passt?
  A: Wir unterstützen Rückgaben innerhalb von 30 Tagen ab Lieferung, vorausgesetzt die Platine ist unbenutzt und in Originalverpackung.
• F: Warum muss ich diese Platine nur in Slot 1 einbauen?
  A: Die Rack-Slots sind für bestimmte Platinen spezifisch konfiguriert. Ein Einbau des IS200BAIAH1BEE in einen anderen Slot verursacht irreversible Schäden.
• F: Kann ich den EEPROM auf dieser Platine neu programmieren?
  A: Nein. Der EEPROM ist mit werkseitig vorinstallierter Firmware versehen. Programmieren oder entfernen Sie ihn niemals. Bei Ausfall ersetzen Sie die gesamte Platine.
• F: Was zeigt die IMOK-LED an?
  A: Die IMOK-LED zeigt den Betriebsstatus der Platine an. Ein dauerhaftes Leuchten signalisiert in der Regel normalen Betrieb.
• F: Wo finde ich detaillierte Installationsdokumentation?
  A: Bitte lesen Sie das Datenblatt GEI-100268A von General Electric für vollständige Installationsanweisungen.
